新製品情報

'18/06/25発売ウォーキングスライダー ワークを等ピッチで無人搬送可能な電動パッケージが登場!


特長1

電動ピッチ搬送をパッケージ化

同じサイズのワーク(コンテナ、トレーなど)をコロコン上で等ピッチに搬送する機構をパッケージ化!手軽にピッチ送り動作を実現できます。
特長2

水平や緩やかな上りの傾斜にも対応

動力による水平搬送が可能なため、傾斜を使った搬送を行う高さが十分に取れない場所でも使用できます。さらに、緩やかな上りの傾斜にも対応します。
特長3

搬送スパンの延長も簡単

搬送スパンを延ばしたい場合も駆動ユニットは1台でOK。連結ユニットを追加するだけで簡単に延長が可能です。
特長4

豊富なラインアップ

最大可搬送重量が異なる低速(L)、高速(H)、2種類のタイプがあり、それぞれ最大ピッチ長が600mm、800mm、1,100mmの3種類。合計で6種類のラインアップからお選びいただけます。
ウォーキングスライダー ウォーキングスライダー 動画

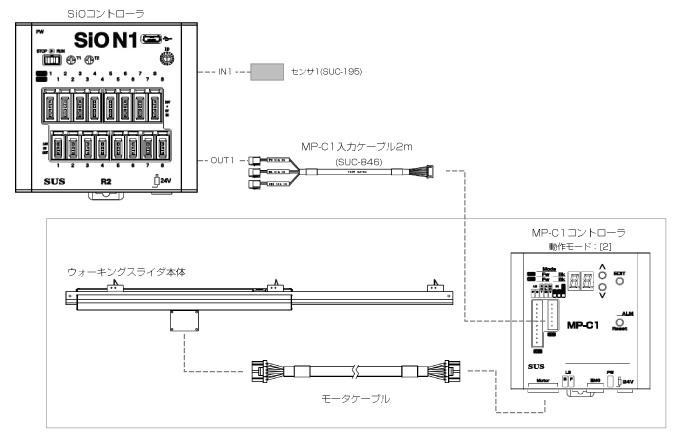

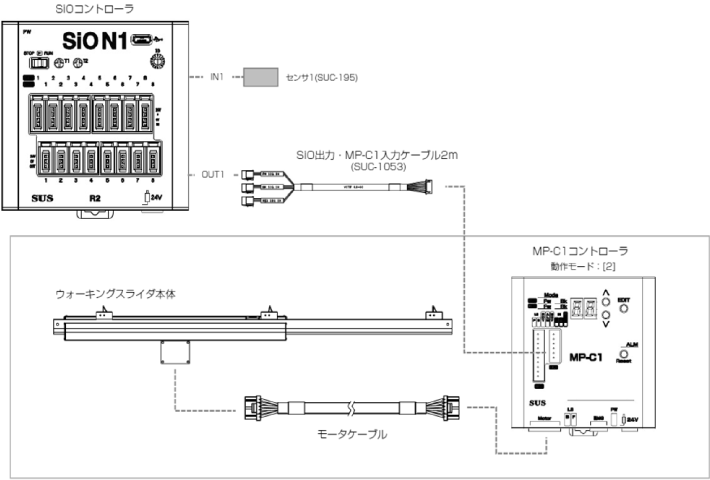

構成

構成

本体の取り扱い
本体を設置する前の取り扱いとして、次の点に注意してください。
① 持ち運ぶ際は、リニアフレーム2 を持ってください。グリーンフレームLS-Sスロットは持たないでください。
② 本体に過大な外力や、強い衝撃を与えないでください。
③ モータリードやコネクタ、センサケーブルを引っ張ったり、ねじったりしないでください。
④ 長時間、本体を強い磁場・強い磁気を帯びた物体のそばで保管しないでください。

外形図・価格

外形図
名称 アイテムNo. 単価 (¥) L P A
ウォーキングスライダー L1100 XEM-020 89,000 2,450 1,075 1,304
ウォーキングスライダー L800 XEM-021 84,300 1,850 775 1,004
ウォーキングスライダー L600 XEM-022 79,000 1,450 575 804
ウォーキングスライダー H1100 XEM-023 89,000 2,450 1,075 1,304
ウォーキングスライダー H800 XEM-024 84,300 1,850 775 1,004
ウォーキングスライダー H600 XEM-025 79,000 1,450 575 804

動作

アンチバックが往復することで、パレットなどのワークを一方向に等ピッチで搬送します。

動作手順

実用例:空トレーの折り返し供給

動作手順

連結方法

グリーンフレームLS-Sスロット(GFF-035)同士を連結プレートを使用して接続します。

動作手順

ピッチ変更

ワークサイズに合わせてアンチバックの位置を調整します。搬送ピッチはリミットスイッチで変更できます。

動作手順

仕様

ウォーキングスライダーLタイプ

ウォーキングスライダーL1100 ウォーキングスライダーL800 ウォーキングスライダーL600
本体 サイズW (mm) 165
D (mm) 1,300 (レール長 2,450) 1,000 (レール長 1,950) 800 (レール長 1,450)
H (mm) 201.5
重量 (kg) 7.5 6.5 5.5
ストローク (mm) MAX 1,100 MAX 800 MAX 600
アンチバック数 3
ワーク 可搬重量(コロコン上) 100Kg 以下(推力100N)※1
長さ (mm) MAX 1,025 MAX 725 MAX 525
速度 (100%) mm/S 69
(80%) mm/S 55
(60%) mm/S 41
(40%) mm/S 27
加減速 ms 50
駆動源 ステッピングモータ □60(減速1/36)
電源 AC100V
駆動伝達方法 タイミングベルト S5M 幅15mm
付属品 スライド部フレーム GF LS-S スロット(GFF-035)L=2,450 GF LS-S スロット(GFF-035)L=1,850 GF LS-S スロット(GFF-035)L=1,450
アンチバック アンチバックFL(GFA-C99)3個
制御方式 コントローラ PH-C1(付属)
オプション AC アダプタ(XAP-B229)
連結金具(GFK-N72)
パワーユニット用スイッチケーブル(XAR-P02)
動作 基本 リミット2 点間動作 ※取説参照

※可搬重量は、ワークがコロコン(水平)上とし、摩擦抵抗を受けていない場合です。

ウォーキングスライダーHタイプ

ウォーキングスライダーH1100 ウォーキングスライダーH800 ウォーキングスライダーH600
本体 サイズW (mm) 165
D (mm) 1,300 (レール長 2,450) 1,000 (レール長 1,950) 800 (レール長 1,450)
H (mm) 201.5
重量 (kg) 7.5 6.5 5.5
ストローク (mm) MAX 1,100 MAX 800 MAX 600
アンチバック数 3
ワーク 可搬重量(コロコン上) 70Kg 以下(推力70N)※1
長さ (mm) MAX 1,025 MAX 725 MAX 525
速度 (100%) mm/S 138
(80%) mm/S 111
(60%) mm/S 83
(40%) mm/S 55
加減速 ms 50
駆動源 ステッピングモータ □60(減速1/18)
電源 AC100V
駆動伝達方法 タイミングベルト S5M 幅15mm
付属品 スライド部フレーム GF LS-S スロット(GFF-035)L=2,450 GF LS-S スロット(GFF-035)L=1,850 GF LS-S スロット(GFF-035)L=1,450
アンチバック アンチバックFL(GFA-C99)3個
制御方式 コントローラ PH-C1(付属)
オプション AC アダプタ(XAP-B229)
連結金具(GFK-N72)
パワーユニット用スイッチケーブル(XAR-P02)
動作 基本 リミット2 点間動作 ※取説参照

※ 1:可搬重量は、ワークがコロコン(水平)上とし、摩擦抵抗を受けていない場合です。
※ 2:押し側速度で設定する場合、可搬重量を50kg 以下でご使用ください。

構成パーツ

パーツは単品でもご購入いただけます。詳細はこちらをご覧ください。

リニアフレーム2
対応シリーズ グリーンフレームN
アイテムNo. GFF-M19

リニアフレーム(GFF-M05)の上側を突起形状にし、片側の側面をスロット形状にしたフレームです。

リニアフレーム2 端面キャップ
対応シリーズ グリーンフレームN
アイテムNo. GFK-N73

リニアフレーム2(GFF-M19)専用の端面キャップです。

アンチバック GF
対応シリーズ グリーンフレームN
アイテムNo. GFA-C98

一方向からのワークを通し、反対方向への戻りを防止します。 下部がGF-Nフレームと同等の突起形状になっているタイプです。

アンチバック FL
対応シリーズ グリーンフレームN
アイテムNo. GFA-C99

一方向からのワークを通し、反対方向への戻りを防止します。S スロット用のアンチバックで、ボルト・ナット付きです。 グリーンフレーム LS-Sスロット(GFF-035)に取り付けての使用を推奨します。

GF LS-S スロットフレーム連結金具
対応シリーズ グリーンフレームN
アイテムNo. GFK-N72

グリーンフレームLS-S スロット(GFF-035)同士を連結するための金具です。
