おすすめ製品
![AIO](/products/newitem/img/banner-AIO.jpg)
15年間の納入実績から厳選した、汎用性の高いスイッチボックス・タッチパネルボックスの完成品が型式1つで注文可能になりました。
![TBOX タッチパネルボックス](/img/ttl_pr_tbox.png)
製品概要
アルミだからこそ実現する軽さと美観
熱伝導率が高く放熱性に優れたアルミボディは機器への負担も軽減します。
アルマイト表面処理により錆に強く、塗装も不要。塗装剥がれの心配もなく、長い期間美観を保ちます。
タッチパネル込みのオールインワンタイプから、メーカー各社の仕様に応じた穴加工ボックスまで、型式1つで注文可能な手軽さでお客さまをサポートします。

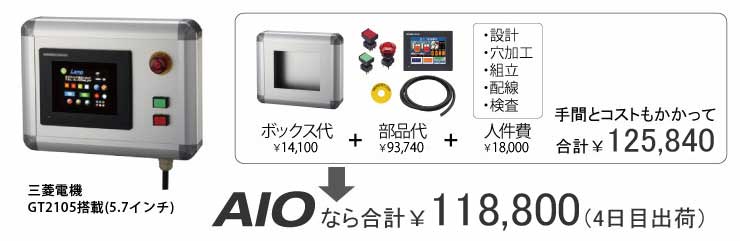

AIO(All IN ONE)シリーズ
パナソニックまたは三菱製のタッチパネルを組み込んでお届け
設計・組立・配線の手間が不要なオールインワンタッチパネルボックス
人気の高い2社のタッチパネルを組み込み、4日目出荷でお届けするオールインワンタイプのタッチパネルボックスが登場しました。時間のかかる設計・組立・配線作業を必要とせず、必要な構成を選んで注文するだけの手軽さが魅力です

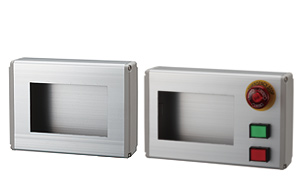

メーカー別加工済みボックス
IDEC、キーエンス、デジタルなどオールインワンにはないメーカーのタッチパネル仕様にも即した加工済みボックスをラインアップ。スイッチ付や、モニターアーム取付用穴加工済みボックスも選択可能です。
![](img/maker-box.jpg)

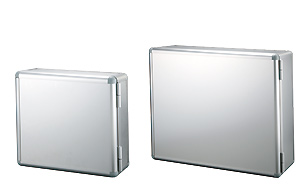

加工なしボックス
タイプごとに使いやすい大きさの規格サイズをご用意。ガード付、フランジ付、オールアルミ、ノーマルなど、キャップも用途に応じてお選びいただけます。
![](img/holeless-box.jpg)
ボックスタイプから選べる10タイプ。
AIOシリーズから、メーカー別加工済み、スイッチ付きボックスまで
ご希望のアイテムが見つかります。
このページの先頭へ▲
モニターアーム ダクトタイプ
用途・取り付け方に応じて選べる組み合わせ4タイプ、パーツ・アクセサリーも充実
![](/products/tbox/img/figure.jpg)
※ボックスは含まれていません。
※掲載している製品写真はダクトタイプMです。
量産効果で高いコストパフォーマンス
最短4日目出荷のスピード納期
- 軽量で剛性の高いアルミ押出材を用いているため、高い可搬重量を実現
- 回転角度は320度。あらゆる角度からの操作に便利
- アルマイト表面処理により、クリーンな環境にも最適
- 動力線・信号線の分離も可能
- すぐ使える組み合わせ済みの4タイプをセット販売
-
①フィックスマウント
![](/products/tbox/img/fix_mount.jpg)
-
②ターンマウント
![](/products/tbox/img/turn_mount.jpg)
-
③エルボ
![](/products/tbox/img/elbow.jpg)
-
④ダクト
![](/products/tbox/img/duct.jpg)
サイズ(LL・L・M・S)により、製品仕様、ラインアップが異なります。
パーツでのご購入も可能です。
- 詳しくはカタログPDFをご覧ください。
- モニターアーム [PDF: 5.2MB]
このページの先頭へ▲
ダクトタイプ選定ガイド
可搬荷重(W kg)とアーム長(DもしくはH mm)からサイズを選定
このページの先頭へ▲
セット販売のサイズ展開
|
ダクトタイプLL (超高荷重・ロングタイプ) |
ダクトタイプL (高荷重・ロングタイプ) |
ダクトタイプM (中荷重用) |
ダクトタイプS (低荷重用) |
H寸※ |
300mm~1500mm |
200mm~1000mm |
200mm~500mm |
200mm~500mm |
D寸 |
1100mm~1500mm |
600mm~1000mm |
350mm~500mm |
350mm~500mm |
取付ボックス サイズの目安 |
奥行き |
85mm~200mm |
85mm~200mm |
85mm~150mm |
65mm~100mm |
縦 |
200mm~500mm |
200mm~500mm |
150mm~400mm |
100mm~200mm |
横 |
200mm~500mm |
200mm~500mm |
150mm~400mm |
100mm~300mm |
可搬重量※ |
20~60kg |
10~40kg |
10~40kg |
5~20kg |
カタログPDF |
モニターアーム・ダクトタイプ [PDF: 3.6MB] |
たわみデータ |
たわみデータ [PDF: 297KB] |
- ※H寸はタイプにより最大値が異なります。また最大可搬重量は使用条件や寸法などによって大きく変わります。
詳細はカタログにてご確認ください。
参考図面:ダクトタイプMの場合
![](/products/tbox/img/type1m.png)
このページの先頭へ▲
ダクトタイプ オプション

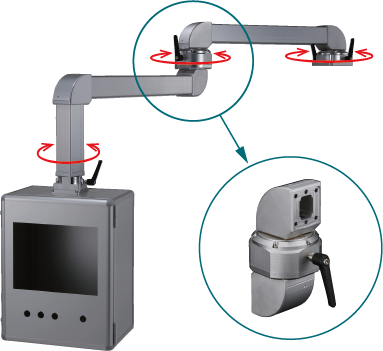

フォールディングジョイント
C1A-FJ3
LLサイズのモニターアームのD寸中間に取り付け、円弧内面エリアを自在に可動させることができます。
チルトジョイントL
C1A-TJ3
モニターアームとボックスの連結部に取り付け、ボックスを傾けて角度調整が可能です。
このページの先頭へ▲
モニターアーム スタンドタイプ
バリエーション・オプション
