新製品情報
2025/05/19 発売

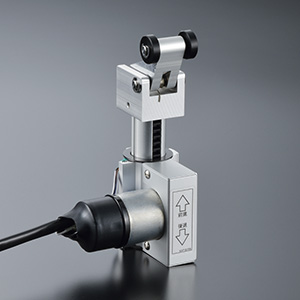

アブソーバストッパ
ショックアブソーバ内蔵の電動ストッパが登場
衝突のエネルギーを吸収しソフトな停止を実現
「電動ストッパ」に、ワーク衝突時の衝撃を吸収するショックアブソーバを組み込みました。
ソフトな接触により、ワークへのダメージを抑えます。
-
ワークに優しい設計
流れてくるワークと接触するロッドの先端部分に2つの樹脂製ローラを設置。ローラがワーク側面を転がることで摩擦を減らして傷の発生を防ぎ、スムーズな排出が可能です。
-
GFに簡単取り付け可能
アブソーバストッパのボディには外寸28mmのGF-Nフレームと同じ突起がついているため、標準コネクタでフレームへ取り付けができます。専用コントローラもフレームへワンタッチで設置できるので、GFからくりとの相性も抜群です
-
多彩な動作が簡単に実現
専用コントローラにはあらかじめ10パターンの動作モードが登録されているため、切り替えるだけで簡単にご希望の動きを実現することができます。

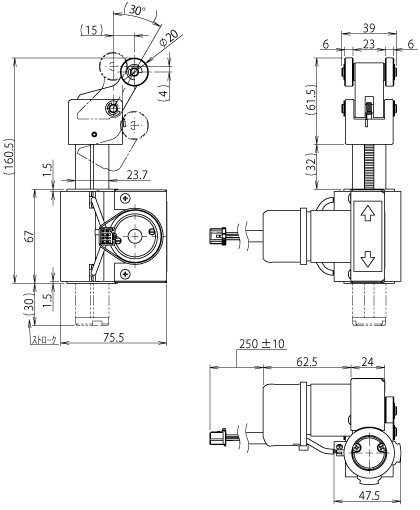

製品仕様・価格
価格
| アイテムNo. |
XAK-S259 |
| 税抜単価(¥) |
38,000 |
仕様
| モータ |
DCギヤードモータ |
| コントローラ |
DCMコントローラ |
| ストローク |
30mm |
| 最大ワーク衝突速度 |
重量20kg以下
速度400mm/sec以下 |
| 接触部（ローラ）の素材 |
POM |
このページの先頭へ▲

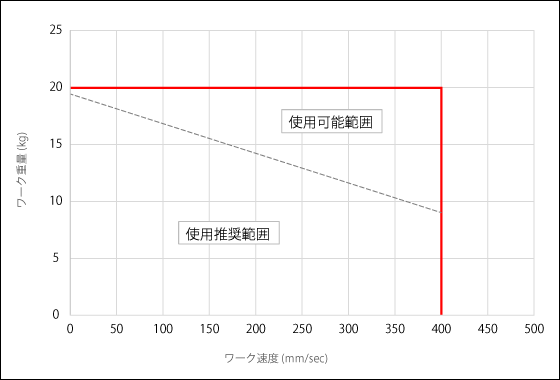

参考仕様
アブソーバストッパが吸収できる衝撃は、荷重20kg、速度400mm/secまでとなります。
- ・本機は図の赤枠の範囲内のワークにお使い頂けます。
- ・使用推奨範囲であっても、ワークの形状/材質によってはワークの跳ね返りや停止位置のずれが発生する場合があります。
このページの先頭へ▲

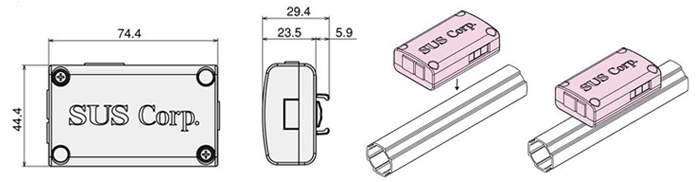

DCMコントローラ（付属）
電動ストッパ・アブソーバストッパ用コントローラです。GFフレームにワンタッチで取付ができます。
動作モードは10パターンより切り替えが可能。スピード調整、タイマー設定を行うことができます。
動作モード (10パターン)
| SW |
動作内容 |
| 0 |
前進指令 ONの間、前進
後退指令 ONの間、後退
|
| 1 |
前進指令 ONで前進LSがONまで動作
後退指令 ONで後退LSがONまで動作
|
| 2 |
前進指令 ONの間前進し、OFFすると後退LSまで戻る
|
| 3 |
後退指令 ONの間後退し、OFFすると前進LSまで戻る
|
| 4 |
前進指令 ONで前進LSがONまで前進し、設定時間経過後、後退LSまで戻る
|
| 5 |
後退指令 ONで後退LSがONまで後退し、設定時間経過後、前進LSまで戻る
|
| 6 |
前進指令 ONの間前進し、OFFすると後退LSまで戻る
戻り中、前進指令 ONで前進へ切替わる
|
| 7 |
後退指令 ONの間後退し、OFFすると前進LSまで戻る
戻り中、後退指令 ONで後退へ切替わる
|
| 8 |
前進指令 ONの間前進し、OFFすると後退LSまで戻る
戻り中、前進指令 ONで前進へ切り替わる
前進指令 ONの状態で電源 ONすると前進LSがONまで動作
前進指令 OFFの状態で電源 ONすると後退LSがONまで動作
|
| 9 |
後退指令 ONの間後退し、OFFすると前進LSまで戻る
戻り中、後退指令 ONで後退へ切り替わる
後退指令 ONの状態で電源 ONすると後退LSがONまで動作
後退指令 OFFの状態で電源 ONすると前進LSがONまで動作
|
外部入出力コネクタ
| No. |
信号名 |
動作内容 |
| 1 |
前進LS |
前進LS ON中にONします。 |
| 2 |
中間LS |
未使用 |
| 3 |
後退LS |
後退LS ON中にONします。 |
| 4 |
RDY |
電源投入でONします。
アラーム時OFFします。 |
| 5 |
動作中 |
動作中ONします。 |
| 6 |
COM |
出力コモン |
このページの先頭へ▲
基本構成・使用例

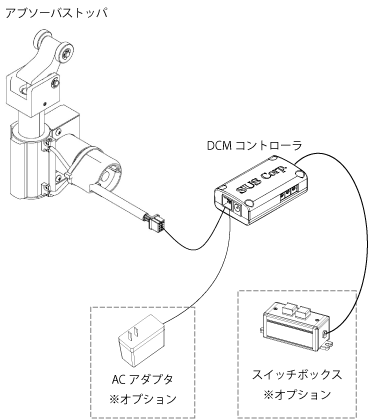

基本構成

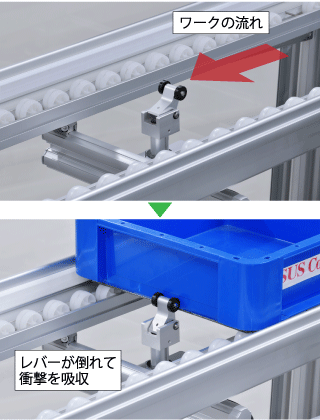

使用例

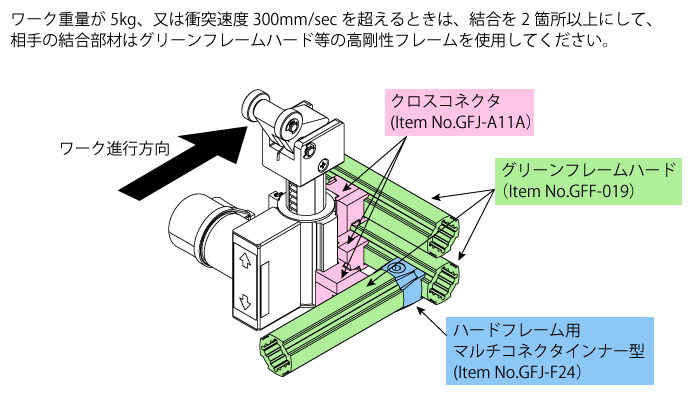

衝撃が大きい場合の取付例
このページの先頭へ▲
オプション品
-
ACアダプタ
| アイテムNo. |
SUC-261 |
| 税抜単価(¥) |
1,700 |
-
スイッチ (2ボタン)
| アイテムNo. |
XAK-S049 |
| 税抜単価(¥) |
2,800 |
-
スイッチケーブル(3m)
| アイテムNo. |
XAR-015 |
| 税抜単価(¥) |
1,400 |
-
出力ケーブル (2m)
| アイテムNo. |
XAR-034 |
| 税抜単価(¥) |
1,100 |
-
DCプラグ付ケーブル(0.5m)
| アイテムNo. |
SUC-942 |
| 税抜単価(¥) |
1,400 |
-
パワーユニット（B）付／電動ストッパ／電動ウインチ用入力ケーブル
| アイテムNo. |
SUC-198 |
| 税抜単価(¥) |
1,150 |
-
電動ストッパ用出力ケーブル
| アイテムNo. |
SUC-197 |
| 税抜単価(¥) |
1,400 |
-
電動ストッパ用モータ延長ケーブル
| アイテムNo. |
XAR-021 |
| 税抜単価(¥) |
2,800 |
※ 延長は1本(5m)までです。
-
電動ストッパ用入出力集約ケーブル
| アイテムNo. |
税抜単価(¥) |
長さ |
| SUC-904 |
2,500 |
2m |
| SUC-905 |
3,400 |
5m |
| SUC-906 |
5,100 |
10m |
-
アブソーバストッパヘッド
| アイテムNo. |
XAK-S260 |
| 税抜単価(¥) |
5,000 |
このページの先頭へ▲

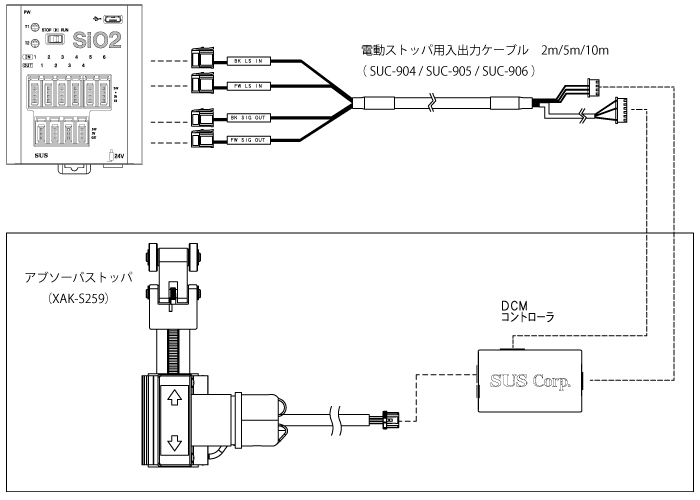

SiOとの接続
このページの先頭へ▲
