GFコンベヤ｜新製品情報｜製品ラインアップ [SUS FA Factory Automation]

: GFフレームとの相性抜群！
本体の両端にあるフレーム側面・底面に、外寸28mmのGF-Nシリーズと同じ掴み形状を備えているため、スタンド・ガイド・センサ取り付けもGFシリーズで構築することが可能です。からくりへの組み込み、接続も容易です。
: 簡単制御
複雑な設定やプログラムは不要！電源とスイッチをつなげるだけで作動します。SiOコントローラやセンサを併用すれば、2台のコンベヤを連動させるなど、よりステップアップした使い方も可能です。
: 標準コントローラ（MP-C1）付属
付属の標準コントローラで、４タイプの動作パターンを切り替えることができます。
速度も簡単に変更でき、最大速度350mm/secを100％とし、2～100％の99段階の速度設定が可能です。
: 豊富なラインアップ
ベルト幅は190mm、290mm、390mmの３種類。
プーリー間ピッチは500～2,000mmまで100mm刻みで選べます。
: 正転・逆転動作が可能です。
たて桟付ベルト仕様は正転・逆転のサイクル動作が可能です。
電源もDC24Vのため、AGV台車などへの搭載にも適しています。

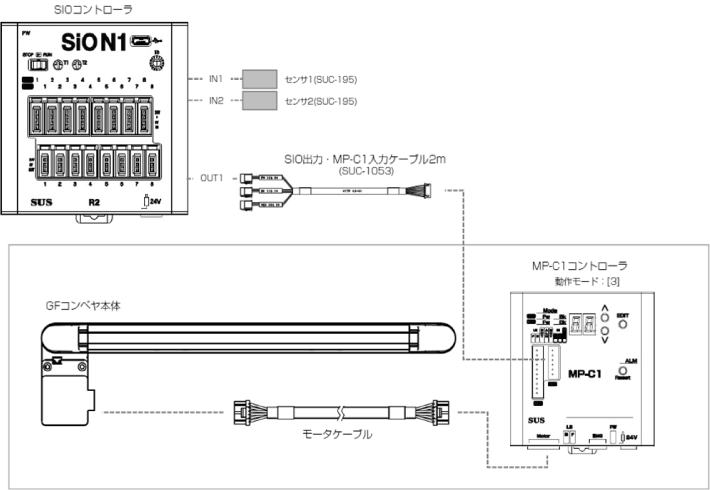

SiOとGFコンベヤの連動事例

仕様

項目		仕様
ベルト幅		190mm	290mm	390mm
プーリ間ピッチ		500 ～ 2,000mm
可搬質量		30kg
搬送速度		7～350mm/sec (0.4～21m/min)
モータ		ギヤードステッピングモータ
減速比		1 : 9
ベルト		N ：一般用途（緑色）メーカー：三ツ星ベルト型式　　：NS41UG0/2G
		V ：一般用途たて桟付（緑色）メーカー：メーカー：三ツ星ベルト型式　　：NS41UG0/2G　+ (桟付き：A1　形状：M5）
		A ：抗菌・帯電防止（白色）メーカー：フォルボジークリングジャパン型式　　：E 2/1 U0/U2 SMT-HW-HACCP (W)
フレーム		アルミ押出材　　白色アルマイト
搬送用ローラ		炭素鋼(STKM12A、STKM11A)　およびスチール
重量	【N】一般用途（緑色）	4.40kg （プーリ間ピッチ500mm時）	5.35kg （プーリ間ピッチ500mm時）	6.30kg （プーリ間ピッチ500mm時）
		ピッチ+100mm毎に+0.353kg	ピッチ+100mm毎に+0.456kg	ピッチ+100mm毎に+0.560kg
		1,000mm以上の場合は更に+0.310kgした重量になります	1,000mm以上の場合は更に+0.393kgした重量になります	1,000mm以上の場合は更に+0.473kgした重量になります
	【V】一般用途（たて桟付）（緑色）	5.00kg （プーリ間ピッチ500mm時）	6.18kg （プーリ間ピッチ500mm時）	7.36kg （プーリ間ピッチ500mm時）
		ピッチ+100mm毎に+0.491kg	ピッチ+100mm毎に+0.588kg	ピッチ+100mm毎に+0.685kg
		1,000mm以上の場合は更に+0.332kgした重量になります	1,000mm以上の場合は更に+0.474kgした重量になります	1,000mm以上の場合は更に+0.615kgした重量になります
	【A】抗菌・帯電防止（白色）	4.42kg （プーリ間ピッチ500mm時）	5.38kg （プーリ間ピッチ500mm時）	6.34kg （プーリ間ピッチ500mm時）
		ピッチ+100mm毎に+0.356kg	ピッチ+100mm毎に+0.462kg	ピッチ+100mm毎に+0.568kg
		1,000mm以上の場合は更に+0.315kgした重量になります	1,000mm以上の場合は更に+0.393kgした重量になります	1,000mm以上の場合は更に+0.473kgした重量になります

価格

ベルト幅：190

	一般用途ベルト（緑色）		一般用途ベルト（緑色）たて桟付 ※2025年5月発売		抗菌・帯電防止ベルト（白色）
プーリ間ピッチ	アイテムNo.	税抜単価（¥）	アイテムNo.	税抜単価（¥）	アイテムNo.	税抜単価（¥）
500	XMG-205N	100,000	XMG-205V	150,000	XMG-205A	105,000
600	XMG-206N	102,000	XMG-206V	155,000	XMG-206A	107,000
700	XMG-207N	104,000	XMG-207V	160,000	XMG-207A	109,000
800	XMG-208N	105,000	XMG-208V	165,000	XMG-208A	111,000
900	XMG-209N	107,000	XMG-209V	170,000	XMG-209A	113,000
1000	XMG-210N	109,000	XMG-210V	175,000	XMG-210A	116,000
1100	XMG-211N	111,000	XMG-211V	180,000	XMG-211A	118,000
1200	XMG-212N	113,000	XMG-212V	185,000	XMG-212A	120,000
1,300	XMG-213N	114,000	XMG-213V	190,000	XMG-213A	122,000
1,400	XMG-214N	116,000	XMG-214V	195,000	XMG-214A	124,000
1,500	XMG-215N	118,000	XMG-215V	200,000	XMG-215A	126,000
1,600	XMG-216N	120,000	XMG-216V	205,000	XMG-216A	128,000
1,700	XMG-217N	122,000	XMG-217V	210,000	XMG-217A	130,000
1,800	XMG-218N	123,000	XMG-218V	215,000	XMG-218A	132,000
1,900	XMG-219N	125,000	XMG-219V	220,000	XMG-219A	134,000
2,000	XMG-220N	127,000	XMG-220V	225,000	XMG-220A	136,000

ベルト幅：290

	一般用途ベルト（緑色）		一般用途ベルト（緑色）たて桟付 ※2025年4月24日発売		抗菌・帯電防止ベルト（白色）
プーリ間ピッチ	アイテムNo.	税抜単価（¥）	アイテムNo.	税抜単価（¥）	アイテムNo.	税抜単価（¥）
500	XMG-305N	106,000	XMG-305V	160,000	XMG-305A	111,000
600	XMG-306N	108,000	XMG-306V	165,000	XMG-306A	113,000
700	XMG-307N	110,000	XMG-307V	170,000	XMG-307A	116,000
800	XMG-308N	112,000	XMG-308V	175,000	XMG-308A	118,000
900	XMG-309N	114,000	XMG-309V	180,000	XMG-309A	120,000
1000	XMG-310N	117,000	XMG-310V	185,000	XMG-310A	124,000
1100	XMG-311N	119,000	XMG-311V	190,000	XMG-311A	126,000
1200	XMG-312N	121,000	XMG-312V	195,000	XMG-312A	129,000
1,300	XMG-313N	123,000	XMG-313V	200,000	XMG-313A	132,000
1,400	XMG-314N	126,000	XMG-314V	205,000	XMG-314A	134,000
1,500	XMG-315N	128,000	XMG-315V	210,000	XMG-315A	136,000
1,600	XMG-316N	130,000	XMG-316V	215,000	XMG-316A	139,000
1,700	XMG-317N	132,000	XMG-317V	220,000	XMG-317A	141,000
1,800	XMG-318N	135,000	XMG-318V	225,000	XMG-318A	144,000
1,900	XMG-319N	137,000	XMG-319V	230,000	XMG-319A	146,000
2,000	XMG-320N	139,000	XMG-320V	235,000	XMG-320A	149,000

ベルト幅：390

	一般用途ベルト（緑色）		一般用途ベルト（緑色）たて桟付 ※2025年4月24日発売		抗菌・帯電防止ベルト（白色）
プーリ間ピッチ	アイテムNo.	税抜単価（¥）	アイテムNo.	税抜単価（¥）	アイテムNo.	税抜単価（¥）
500	XMG-405N	111,000	XMG-405V	170,000	XMG-405A	116,000
600	XMG-406N	114,000	XMG-406V	175,000	XMG-406A	119,000
700	XMG-407N	116,000	XMG-407V	180,000	XMG-407A	121,000
800	XMG-408N	119,000	XMG-408V	185,000	XMG-408A	124,000
900	XMG-409N	122,000	XMG-409V	190,000	XMG-409A	127,000
1000	XMG-410N	124,000	XMG-410V	195,000	XMG-410A	131,000
1100	XMG-411N	127,000	XMG-411V	200,000	XMG-411A	134,000
1200	XMG-412N	130,000	XMG-412V	205,000	XMG-412A	137,000
1,300	XMG-413N	132,000	XMG-413V	210,000	XMG-413A	140,000
1,400	XMG-414N	135,000	XMG-414V	215,000	XMG-414A	143,000
1,500	XMG-415N	138,000	XMG-415V	220,000	XMG-415A	145,000
1,600	XMG-416N	141,000	XMG-416V	225,000	XMG-416A	148,000
1,700	XMG-417N	143,000	XMG-417V	230,000	XMG-417A	151,000
1,800	XMG-418N	146,000	XMG-418V	235,000	XMG-418A	154,000
1,900	XMG-419N	149,000	XMG-419V	240,000	XMG-419A	157,000
2,000	XMG-420N	151,000	XMG-420V	245,000	XMG-420A	160,000

	ワーク底面に足や突起がついていると、ワークの荷重が1点に集中してしまい、寿命低下や破損の原因となります。設置面積を広く取るようにしてください。
	ワークの長さが搬送方向に向かって200mm未満の場合、ワーク1つあたりの重量が2kg以下であるようにしてください。
	すべり対応ベルトではありません。ベルト上のワークを滑らせるような使い方はできません。

ACアダプタ

AC100VからDC24Vに変換し、コントローラへ電源を供給します。

アイテムNo.	税抜単価 (¥)
XAP-B229	3,700

SiO出力・MP-C1入力ケーブル

SiOコントローラの出力信号をMP-C1に取り込みたい場合にご利用下さい。

長さ	アイテムNo.	税抜単価 (¥)
2m	SUC-1053	3,000
0.5m	SUC-1054	2,500

パワーユニット用延長モータケーブル(2m)

コントローラを離して設置したい場合にご利用ください。

アイテムNo.	税抜単価 (¥)
XAR-P01	2,500

SiO入力・MP-C1出力ケーブル

出力信号をSiOコントローラに取り込みたい場合にご利用下さい。

長さ	アイテムNo.	税抜単価 (¥)
2m	SUC-1051	4,000
0.5m	SUC-1052	3,500

パワーユニット用スイッチ(2ボタン）

前進・後退用のスイッチボックスです。コントローラ(MP-C1)と接続するには入力変換ケーブル(SUC-850)が必要です。

アイテムNo.	税抜単価 (¥)
XAK-S046	2,800

入力変換ケーブル

パワーユニット用スイッチ(XAK-S046)とMP-C1コントローラの入力を接続可能にするケーブル。

アイテムNo.	税抜単価 (¥)
SUC-850	1,000

DCプラグ付24Vケーブル

電源をACアダプタ以外で供給される場合にご利用ください。

アイテムNo.	税抜単価 (¥)
SUC-942	1,400

新製品情報

’17/09/04 発売
’25/04/24 たて桟付ベルト追加 GFコンベヤ水平搬送を人手をかけずに実現できる！

GFフレームとの相性抜群！

簡単制御

標準コントローラ（MP-C1）付属

豊富なラインアップ

正転・逆転動作が可能です。

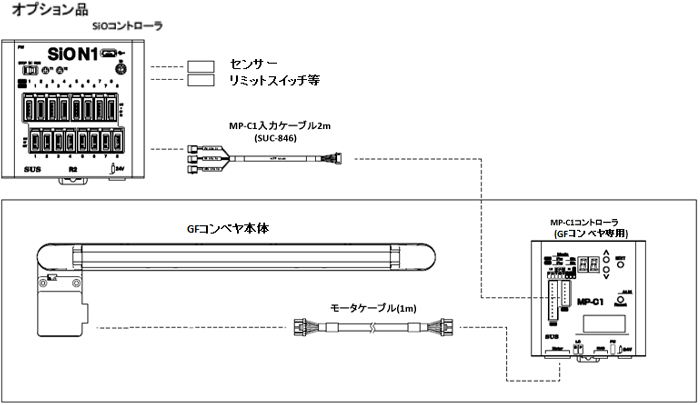

構成

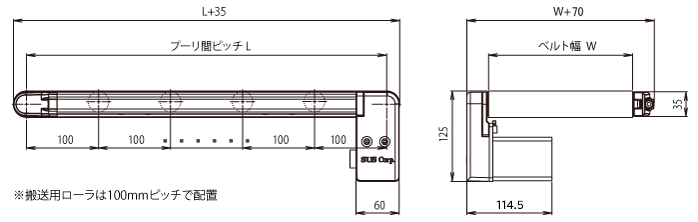

外観図
