新製品情報

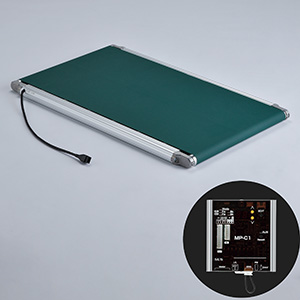

’26/04/20 発売 GFコンベヤ薄型 業界最薄ボディで、20kg可搬に対応。AGV/AMRへの搭載最適モデル

業界最薄^※ボディ

モータをコンベヤに内蔵することで、厚さ33.4mmの超薄型設計を実現しています。

※小型ベルトコンベヤ製品の各社公表スペックより
　2026年3月時点当社調べ

DC24V電源で動作します。

動作に必要な電源はDC24V/1Aの為、AGV/AMRの搭載にも適しています。

GFフレームとの相性抜群！

本体の両端にあるフレームの側面と底面にGFシリーズと同じ掴み形状をそなえているため、同シリーズでの構築が容易です。

簡単制御

複雑な設定やプログラムは不要！電源とスイッチをつなげるだけで作動します。SiOコントローラやセンサを併用することで他機器との連動も簡単に行えます。

標準コントローラ（MP-C1）付属

付属の標準コントローラで、４タイプの動作パターンを切り替えることができます。
速度は2～100%の99段階で設定が可能です。

MP-C1コントローラ

あらかじめ4種類の動作パターンを設定しているので、
電源とスイッチを接続するだけで、すぐにコンベヤを
作動させることができます。

外観図

このページの先頭へ▲

接続例

コンベヤ両端フレームは、側面および底面にGF‑Nシリーズ（外寸28mm）の掴み形状、
天面にGF‑Sシリーズ（外寸19mm）の掴み形状を採用。周辺機器を手軽に取り付けることが可能です。

センサ・ワークガイド取り付け例

このページの先頭へ▲

製品仕様・価格

仕様

可搬質量	20kg
搬送速度	〜100mm/sec (6m/min)
モータ	□28ギヤードステッピングモータ
減速比	1：20
動作方向	正転・逆転駆動
ベルト	メーカー：三ツ星ベルト
	型式：NS41UG0/2G +（桟付き：A1形状：M5S）
	ベルト材質：表面/TPU、裏面/PET帆布
フレーム	材質：アルミ押出材 アルマイト表面処理
コントローラ	MP-C1（電動パーツ共通コントローラ）
脱調検出	脱調検出時に自動で停止・再起動
質量	9kg
電源電圧・容量	DC24V 最大1A

キット内容

• ・GFコンベヤ薄型本体×1
• ・モータケーブル（1m）×1
• ・MP-C1コントローラ×1

※電源別売り

価格

名称	GFコンベヤ薄型
アイテムNo	XMG-407T
税抜単価 (¥)	198,000

このページの先頭へ▲

荷重条件の注意

	ワーク底面に足や突起がついていると、ワークの荷重が1点に集中してしまい、寿命低下や破損の原因となります。設置面積を広く取るようにしてください。
	ワークの長さが搬送方向に向かって200mm未満の場合、ワーク1つあたりの重量が2kg以下であるようにしてください。
	すべり対応ベルトではありません。ベルト上のワークを滑らせるような使い方はできません。

このページの先頭へ▲

オプション

ACアダプタ

AC100VからDC24Vに変換し、コントローラへ電源を供給します。

アイテムNo.	税抜単価 (¥)
SUC-261	2,400

SiO出力・MP-C1入力ケーブル

SiOコントローラの出力信号をMP-C1に取り込みたい場合にご利用下さい。

長さ	アイテムNo.	税抜単価 (¥)
2m	SUC-1053	3,000
0.5m	SUC-1054	2,500

パワーユニット用延長モータケーブル(2m)

コントローラを離して設置したい場合にご利用ください。

アイテムNo.	税抜単価 (¥)
XAR-P01	2,500

SiO入力・MP-C1出力ケーブル

出力信号をSiOコントローラに取り込みたい場合にご利用下さい。

長さ	アイテムNo.	税抜単価 (¥)
2m	SUC-1051	4,000
0.5m	SUC-1052	3,500

パワーユニット用スイッチ(2ボタン）

前進・後退用のスイッチボックスです。コントローラ(MP-C1)と接続するには入力変換ケーブル(SUC-850)が必要です。

アイテムNo.	税抜単価 (¥)
XAK-S046	2,800

入力変換ケーブル

パワーユニット用スイッチ(XAK-S046)とMP-C1コントローラの入力を接続可能にするケーブル。

アイテムNo.	税抜単価 (¥)
SUC-850	1,000

DCプラグ付24Vケーブル

電源をACアダプタ以外で供給される場合にご利用ください。

アイテムNo.	税抜単価 (¥)
SUC-942	1,400

このページの先頭へ▲

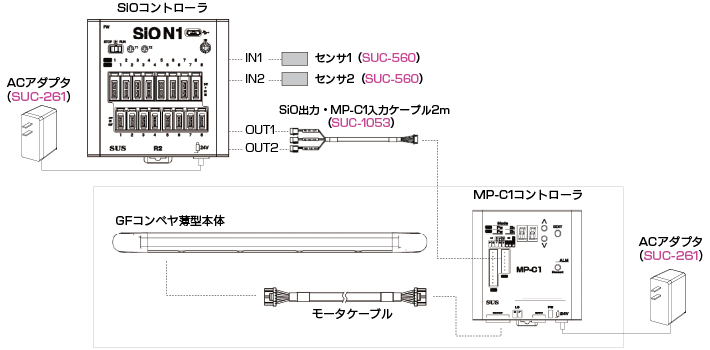

接続イメージ

このページの先頭へ▲
