'17/10/16発売電動折り返しシューター
からくりの構築に便利な電動折り返し機構をパッケージでご提供！
-
機構も制御もパッケージでお届け！
上段から流れ込んだコンテナを下段に排出する折り返しの機構と、駆動源である電動パーツ、さらにそれらを制御するSiO2コントローラまでをすべてセットでお届け！プログラムもあらかじめ設定されているため、簡単に折り返しの動きを実現できます。
-
設計不要で調整も簡単
テーブルの幅方向にはアジャストがついているため、設計不要。調節も工具なしで簡単に行えるため、幅広い現場で活躍します。
-
作業者の手間を短縮し、作業効率をアップ！
電動化により、ワークを戻す作業をスイッチ1つで実現でき、作業者の労力と時間を短縮！空箱の排出作業から解放され、組立など本来の作業に専念できるため、効率もアップします。
-
サイズとコントローラの有無で選べるラインアップ
使用したいワークに合わせて選べる2種類のサイズをご用意。お客さまで制御・電源をご用意していただく場合は、ローコストなSiO2なしのタイプもお選びいただけます。

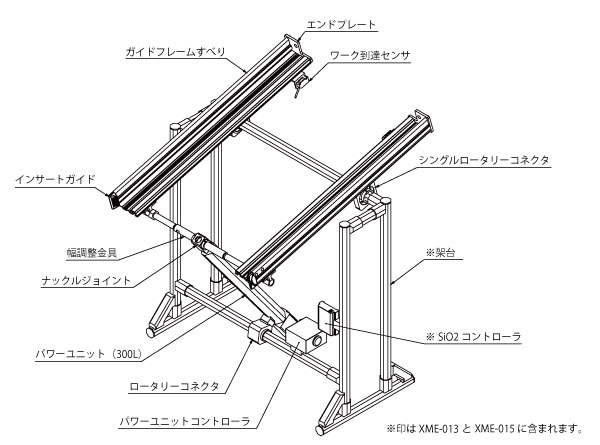

構成
製品仕様・価格
電動折り返しシューター S-SiO
315～415mmまで幅調整が可能なSiO2コントローラ付ユニット
| 名称 |
| 電動折り返しシューター S-SiO |
| アイテムNo. |
| XME-015 |
| 税抜単価(¥) |
| 108,000 |
電動折り返しシューター L-SiO
415～515mmまで幅調整が可能なSiO2コントローラ付ユニット
| 名称 |
| 電動折り返しシューター L-SiO |
| アイテムNo. |
| XME-013 |
| 税抜単価(¥) |
| 109,000 |
電動折り返しシューター S
315～415mmまで幅調整が可能なモジュール
| 名称 |
| 電動折り返しシューター S |
| アイテムNo. |
| XME-014 |
| 税抜単価(¥) |
| 86,000 |
電動折り返しシューター L
415～515mmまで幅調整が可能なモジュール
| 名称 |
| 電動折り返しシューター L |
| アイテムNo. |
| XME-012 |
| 税抜単価(¥) |
| 86,000 |
このページの先頭へ▲
動作手順
電源投入後、①図の状態になります。※中間リミットスイッチの位置を変更することで、待機位置を変えることができます。
ワークを受け入れ、ワーク到達センサーが作動すると、作業位置へ自動で動きます。
作業終了後、排出信号（お客さまご用意）により、排出位置に動きます。
ワーク到達センサーが切れてから1秒後に待機位置へと動き始めます。
このページの先頭へ▲
仕様
|
タイプS-SiO |
タイプL-SiO |
タイプS |
タイプL |
| シューター部 |
サイズW (mm) |
462～362
(ガイド内幅 415～315) |
562～462
(ガイド内幅 515～415) |
462～362
(ガイド内幅 415～315) |
562～462
(ガイド内幅 515～415) |
| D (mm) |
600 |
700 |
600 |
700 |
| H (mm) |
1,003 |
1,003 |
- |
- |
| 重量 (kg) |
3.5 |
4.4 |
3.5 |
4.4 |
| ワーク |
種類 |
トレー（TP型） |
トレー（TP型） |
トレー（TP型） |
トレー（TP型） |
| MAXサイズ (mm) |
410（W)ｘ600（D) ｘ200（H) |
510（W)ｘ700（D) ｘ200（H) |
410（W)ｘ600（D) ｘ200（H) |
510（W)ｘ700（D) ｘ200（H) |
| 数量 |
1段 |
1段 |
1段 |
1段 |
| 重量 (kg) |
10Kg以下 |
10Kg以下 |
10Kg以下 |
10Kg以下 |
| 稼動角度範囲 |
|
+37度～-15度（52度） |
+37度～-15度（52度） |
+37度～-15度（52度） |
+37度～-15度（52度） |
| 速度 |
rad/s |
0.14 |
0.14 |
0.14 |
0.14 |
| 駆動源 |
パワーユニット |
XMK-006（リミットSW、3点） |
XMK-006（リミットSW、3点） |
XMK-006（リミットSW、3点） |
XMK-006（リミットSW、3点） |
| 電源 |
AC100V |
AC100V |
AC100V |
AC100V |
| 付属品 |
ワークセンサー |
反射式光電センサー |
反射式光電センサー |
反射式光電センサー |
反射式光電センサー |
| ﾊﾟﾜｰﾕﾆｯﾄ電源 |
ACアダプター |
ACアダプター |
お客さまご用意 |
お客さまご用意 |
| 架台 |
有 |
有 |
無 |
無 |
| ケーブル |
SIO2用ケーブル一式 |
SIO2用ケーブル一式 |
パワーユニット出力ケーブル |
パワーユニット出力ケーブル |
| ACアダプター |
有 |
有 |
無 |
無 |
| 制御方式 |
SIO |
SIO2基本セット |
SIO2基本セット |
お客さまご用意 |
お客さまご用意 |
| オプション |
交換用SWボックス |
SUC-203 |
SUC-203 |
AIO-E10B相当 |
AIO-E10B相当 |
| 動作 |
基本 |
SIOプログラム挿入 |
SIOプログラム挿入 |
- |
- |
※搬送重量3kg・傾斜15°以上の使用の場合は、衝撃緩和対策を行ってください。
