新製品情報

2019年12月発売パワーユニット ベルトタイプ ロングストローク、高速タイプの新型パワーユニットが登場!

特長1

速度 最大500mm/sec

最大速度は500mm/secで、サイクルタイム短縮に貢献します。
例：2,000mmの搬送なら約4秒で動作できます。
特長2

ストローク 最大3,500mm

ストロークは1,000 ~ 3,500（mm）の6種類。
最大3,500mmのロングストロークにより、長距離の搬送が手軽に実現できます。
特長3

ＧＦ標準コネクタで、取り付けが可能

本体およびリニアスライダにはGF-Nシリーズのフレームと同じ突起を採用。ＧＦの標準コネクタで連結や固定ができます。
パワーユニット本体とコントローラのセットです。 パワーユニット本体とコントローラのセットです。 ガイド部にはリニアスライダを使用。 ガイド部にはリニアスライダを使用。

ラインアップ・価格 15日目出荷 標準品以外 6日目出荷 標準品

外形図

価格

ストローク(mm) 1,000 1,500 2,000 2,500 3,000 3,500
アイテムNo. XAK-P48 XAK-P49 XAK-P50 XAK-P51 XAK-P52 XAK-P53
税抜単価(¥) 58,000 60,000 62,000 122,000※ 125,000※ 130,000※
※2,500st、3,000st、3,500stは、別途送料がかかります。お問い合わせください。

仕様

最大速度 500mm/sec
最大速度時可搬荷重 水平4kg
モータ ステッピングモータ
ガイド GFリニアスライダ
駆動方式 タイミングベルト

垂直方向でのご使用はできません。 電源はオプションのACアダプタ(SUC-261)をご使用ください。

＜注意事項＞
  1. 上記の値は1年間の耐久試験に基づく値です。
  2. 使用条件により耐久性には違いが出ます。
  3. 1年以内のご使用でもローラーの損耗が大きい時は交換したほうがよい場合があります。

このページの先頭へ▲

取付方法・使用例

取付方法・使用例

このページの先頭へ▲

コントローラ

9つの動作パターン

9つの動作パターン 設定スイッチ

9種類の動作パターンがあらかじめ設定されていますので、 コントローラ内の設定スイッチを選択するだけで下表の9つの パターンを選べます。

コントローラ内の設定スイッチを、小型のマイナスドライバーで 切り替えてください。電源再投入で切り替えたモードに変わり ます。

SW1 動作内容
0 スイッチ1 ONの間、前進
スイッチ2 ONの間、後退
1 スイッチ1 ONで前進LSがONまで動作
スイッチ2 ONで後退LSがONまで動作
2 スイッチ1 ONの間前進し、OFFにすると後退LSまで戻る
3 スイッチ1 ONの間後退し、OFFにすると前進LSまで戻る
4 スイッチ1 ONで前進LSがONまで前進後、後退LSまで戻る
5 スイッチ1 ONで後退LSがONまで後退後、前進LSまで戻る
6 スイッチ1 ONの間前進し、OFFすると後退LSまで戻る
戻り中、スイッチ1 ONで前進へ切り替わる
7 スイッチ1 ONの間後退し、OFFすると前進LSまで戻る
戻り中、スイッチ1 ONで後退へ切り替わる
8 スイッチ1 ONで前進ピッチ送り
スイッチ2 ONで後退ピッチ送り
※初期値100mm。任意の設定はPCソフトを使用し設定可
リミットスイッチの位置調整方法

リミットスイッチのねじをドライバーで緩め、スライドするだけで移動位置の設定が簡単にできます。

動作速度をコントローラ内の設定スイッチで、4つの中から選択可能です。PCソフトを使用することにより、 前進速度、後退速度を別々に設定できるので、「前進を早く」、「後退をゆっくり」などの動作も設定可能です。 出荷時は速度選択「1」が設定されています。前進、後退は同じ速度設定になっています。

小型のマイナスドライバーでスイッチを設定します。設定を変更したら、次の動作から速度が切り替わりますのでご注意ください。
※黒がスイッチ位置です。

4つの速度設定は、PC ソフトを使って数値を変更することも可能です。PC ソフトはSUS のWEB サイトより無償でダウンロード・ご使用いただけます。

【機能】
  • 速度設定の変更
  • 動作パターン4・5 での待ち時間の変更
  • 設定値のPC への保存
  • 設定値の印刷
  • 動作パターン8 用パラメータの変更

※PCとの通信には、専用のケーブルが必要です。
RS232C ポートがないPC は、コンバータが必要です。

パソコン通信ケーブル

型式 MAP-02C
税抜価格(¥) 4,200

コンバータ

型式 MAP-04C
税抜価格(¥) 5,480
MAP-02C

オプション

ACアダプタ
SUC-261

AC100V からDC24V に変換し、コントローラへ電源を供給します。
出力：DC24V/1A

アイテムNo. 税抜単価 (¥)
SUC-261 1,700
パワーユニット用スイッチケーブル(3m)
XAR-P02

お客さまで前進・後退用のスイッチ等をご用意される場合にご利用ください。（2 つのスイッチを同じ場所に設置する場合）
※ケーブル1本出し

アイテムNo. 税抜単価 (¥)
XAR-P02 800
DC プラグ付きケーブル(0.5m)
IFP-A034

お客さまがご用意したDC24V 電源からコントローラに電源供給する場合にご利用ください。

アイテムNo. 税抜単価 (¥)
IFP-A034 600
パワーユニット用スイッチ(2 ボタン)
XAK-S046

前進・後退用のスイッチボックスです。

アイテムNo. 税抜単価 (¥)
XAK-S046 2,800
パワーユニット用スイッチケーブル2(3m)
XAR-P04

お客さまで前進・後退用のスイッチ等をご用意される場合にご利用ください。（2 つのスイッチを離れた場所に設置する場合）※ケーブル2本出し

アイテムNo. 税抜単価 (¥)
XAR-P04 1,400
24V 出力ケーブル(0.3m)
XAR-P07

スイッチの替わりに光電センサ等を使用する場合の電源としてご利用ください。（最大0.1A 以内）

アイテムNo. 税抜単価 (¥)
XAR-P07 500
出力ケーブル(0.3m・2m)
XAR-P06_P12

前進・後退のLS 信号を外部機器に取り込みたい場合にご利用ください。

アイテムNo. 税抜単価 (¥)
XAR-P06 500
XAR-P12 960
パワーユニット用延長モータケーブル(2m)
XAR-P01

コントローラを離して設置したい場合にご利用ください。最長9m（4 本）までです。

アイテムNo. 税抜単価 (¥)
XAR-P01 2,500
タイマ無効入力ケーブル(0.3m)
XAR-P08

コントローラ内部のタイマ設定を無効にしたい場合にご利用ください。

アイテムNo. 税抜単価 (¥)
XAR-P08 500
フットスイッチ(1 スイッチ)
XAK-S047

前進用の足踏みスイッチです。(動作パターン2～7でご使用いただけます）

アイテムNo. 税抜単価 (¥)
XAK-S047 3,800

このページの先頭へ▲

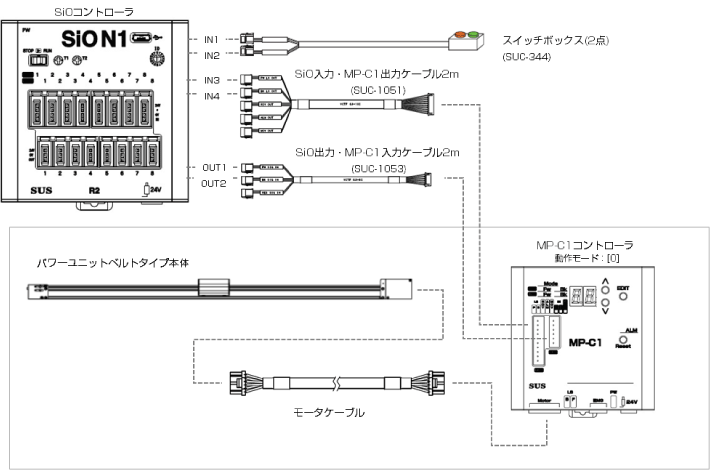

SiOとの接続
