新製品情報

2021年2月16日
リニューアル発売
電動ウインチⅡ テグスの巻き上げ、巻き下げで上下動作をアシストする電動ユニットです。


特長1

速度、荷重で2タイプから選択

可動距離は最大1,000mmで、さまざまな用途に使用可能
Lタイプ 最高速度:40mm/sec 可搬荷重:15kg
Hタイプ 最高速度:200mm/sec 可搬荷重:3kg
特長2

制御が簡単!

専用のコントローラはパワーユニットと同じ制御方式を採用。巻き上げ、巻き下げ、2つの信号だけで動作します。動作パターンや速度の変更も簡単に行うことができます。
特長3

豊富なオプション

上昇・下降LS用のセンサとして、光電センサ、リミットスイッチなどのオプションを用意しています。コネクタを取り付けた状態でお届けするため、接続するだけで使用でき面倒な配線は不要です。そのほかにも、さまざまなオプションを取り揃えています。
電動ウインチII
電動ウインチ比較動画

HタイプとLタイプの比較

使用例

電動ウインチ 使用例
電動ウインチ 使用例

電動ウインチを用いてテーブルの昇降動作を行い、
一定の高さでワークの積み下ろしが可能なリフターです。
ばねやカウンターウエイトが不要ですので、シンプルな機構になります。
この事例では電動ウインチはリフターの下部に取り付けてあります。上部への設置も可能です。

このページの先頭へ▲

製品仕様・価格

名称 アイテムNo. 税抜価格(¥)
DW1000LⅡ XMK-054 53,000
DW1000HⅡ XMK-056 53,000

※ACアダプタは付属しておりません。

仕様

型式 DW1000LⅡ DW1000HⅡ
最大動作速度 *1 40mm/sec 200mm/sec
可搬荷重 15kg 3kg
可動距離 1,000mm
電源電圧・容量 DC24V±10% 最大1.2A
駆動 ギヤードステッピングモータ
テグス φ2(付属長さ2m)
使用周囲温度湿度 温度0℃~40℃ 湿度85% RH以下 結露なきこと
使用場所 室内で直射日光が当たらない場所
使用雰囲気 腐食ガス・オイルミスト・引火性ガス・塵埃のなきこと
保存温度湿度 温度-10℃~50℃ 湿度85% RH以下 結露・凍結なきこと

※1 テグスの伸び等により、速度の変動があります。

このページの先頭へ▲

オプション品

  • DW用光電センサ
    アイテムNo. XAK-S058
    税抜単価(¥) 14,000
  • DW用光電センサ(GFS付)
    アイテムNo. XAK-S059
    税抜単価(¥) 16,000
  • DW用リミットスイッチ
    アイテムNo. XAK-S060
    税抜単価(¥) 2,000
  • DW用リミットスイッチ(GFS付)
    アイテムNo. XAK-S061
    税抜単価(¥) 3,500
  • DW用センサケーブル(2m)
    アイテムNo. XAK-S062
    税抜単価(¥) 800
  • 延長モータケーブルブレーキ付(2m)
    アイテムNo. XAR-P09
    税抜単価(¥) 3,000
  • DW用ACアダプタ
    アイテムNo. XAP-B229
    税抜単価(¥) 3,300
  • DCプラグ付24Vケーブル(0.95m)
    アイテムNo. SUC-942
    税抜単価(¥) 1,400
  • テグス(2m)
    アイテムNo. GFW-461
    税抜単価(¥) 110
  • MP-C1入力ケーブル
    長さ アイテムNo. 税抜単価(¥)
    2m SUC-846 3,000
    0.5m SUC-847 2,500

    ※SiOからの信号を入力する
    ケーブル

  • MP-C1出力ケーブル
    長さ アイテムNo. 税抜単価(¥)
    2m SUC-848 4,000
    0.5m SUC-849 3,500

    ※SiOへ信号を出力するケーブル

MP-C1入力変換ケーブル
アイテムNo. 税抜単価(¥)
SUC-850 1,000

※以下のアイテムを接続するための変換ケーブル

・[XAR-P02] スイッチケーブル(3m)
・[XAK-S046] スイッチ(2ボタン)
・[XAR-P04] パワーユニット用スイッチケーブル2(3m)
・[XAK-S047] フットスイッチ(1スイッチ)
・[SUC-191] パワーユニット/パワーユニット(B)電動ウインチ/GFコンベヤ用出力ケーブル

このページの先頭へ▲

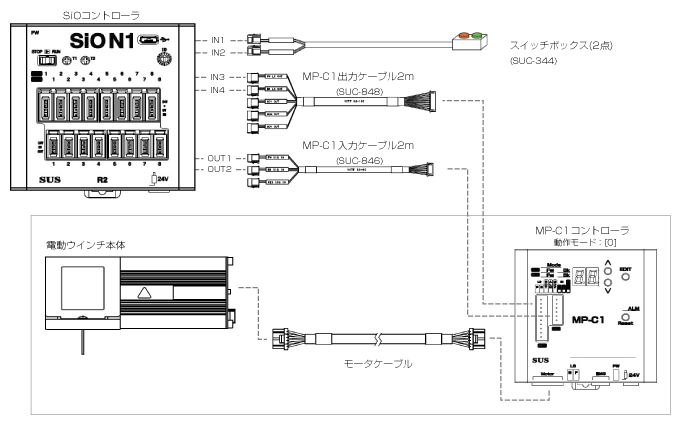

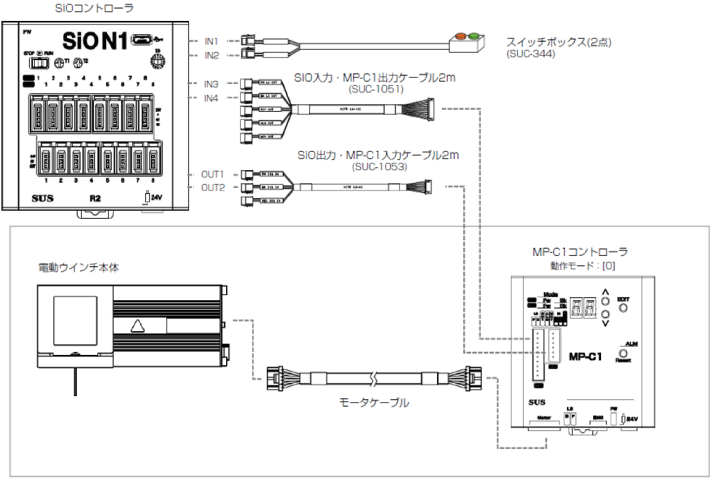

SiOとの接続
