パレットが自走する立体搬送システム
（アイファス）
多品種少量・混流生産の自動化を実現する、SUSの搬送ソリューション
パレットごとにルートや工程の設定が可能で、部品の供給から製品出荷エリアへの搬送まで、さまざまなシーンでご活用いただけます。
コーナーや昇降、分岐・合流などの駆動モジュールを組み合わせることで、現場に最適なレイアウトを構築します。
-
自走式パレット
走行レーンからの給電で、バッテリー不要。
覚えたルートを自ら進みます。
-
軽量なアルミ製の直線レーン&駆動モジュール
「コーナー」「昇降」「分岐」「合流」などの駆動モジュールを取りそろえ、生産現場のレイアウトや工程に合わせて設置できます。
-
専門知識不要のカンタン制御
パレットごとのルート設定は、専用ソフトの案内に従って入力するだけ。
iFAS紹介動画
このページの先頭へ▲

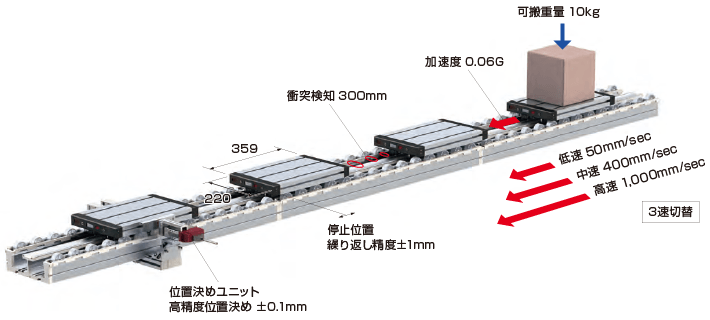

スペック
自走式パレット仕様
| サイズ |
220×359×37.5（mm） |
| 重量 |
2.6kg |
| 駆動源 |
ステッピングモータ |
| 制御 |
自律走行制御コントローラ |
| 光センサ(受発信) |
| 停止センサ |
| 速度切替センサ(3速) |
| 衝突検知センサ |
| パレット設定ID |
0～999 |
| 電源 |
DC24V(※レーンから受電) |
自走式パレット性能
| 可搬重量 |
MAX10kg |
| 速度 |
MAX1,000mm/sec |
| 停止精度 |
±1mm |
対象ワーク
| 質量 |
10kg以下 |
| サイズ |
W:300 D:220 H:200（mm）以下を基本としますが、ワークの重心位置等により対応可否が異なりますので、都度ご相談ください。 |
使用環境
| 温度 |
0～40℃ |
| 湿度 |
35～85％RH |
| 使用場所 |
屋内で直射日光が当たらない場所 |
| 使用周囲雰囲気 |
腐食性ガス、オイルミスト、引火性ガス、塵埃のないこと |
このページの先頭へ▲
システムアップ例（参考価格）

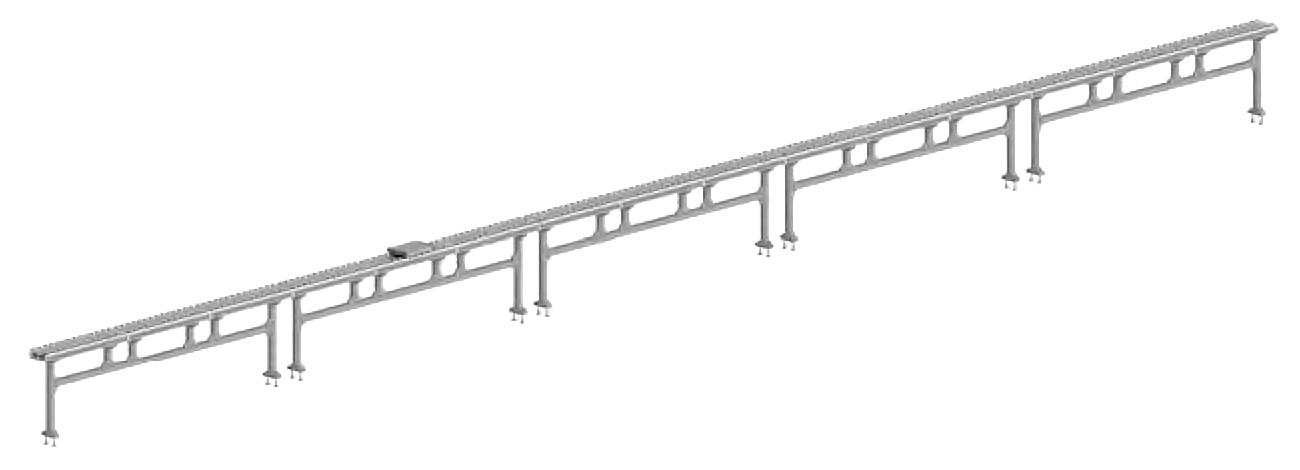

1. 長距離2点間搬送（単純移動）
レーンユニットの連結で長距離搬送が可能。
［コースイメージ］
15ｍのレーン上をパレット1台が往復動作
［構成部品例］
- ・パレット×1台
- ・レーン（1ｍ）×15本
- ・コントローラ（Home）×1台
- ・コントローラ（Station）×1台
- ・光センサ、脚、ドグ、ダクト、電源
参考価格：¥1,800,000～
※設計費、組立費込み
［コースイメージ］
水平8ｍ、昇降部500mm stの垂直循環コースをパレット8台が搬送
※水平搬送部に作業ポイント5カ所
［構成部品例］
- ・パレット×8台
- ・レーン（1ｍ）×16本
- ・昇降ユニット×2セット
- ・コントローラ（Home）×1台
- ・コントローラ（Station）×5台
- ・光センサ、脚、ドグ、ダクト、電源
参考価格：¥5,800,000～
※設計費、組立費込み

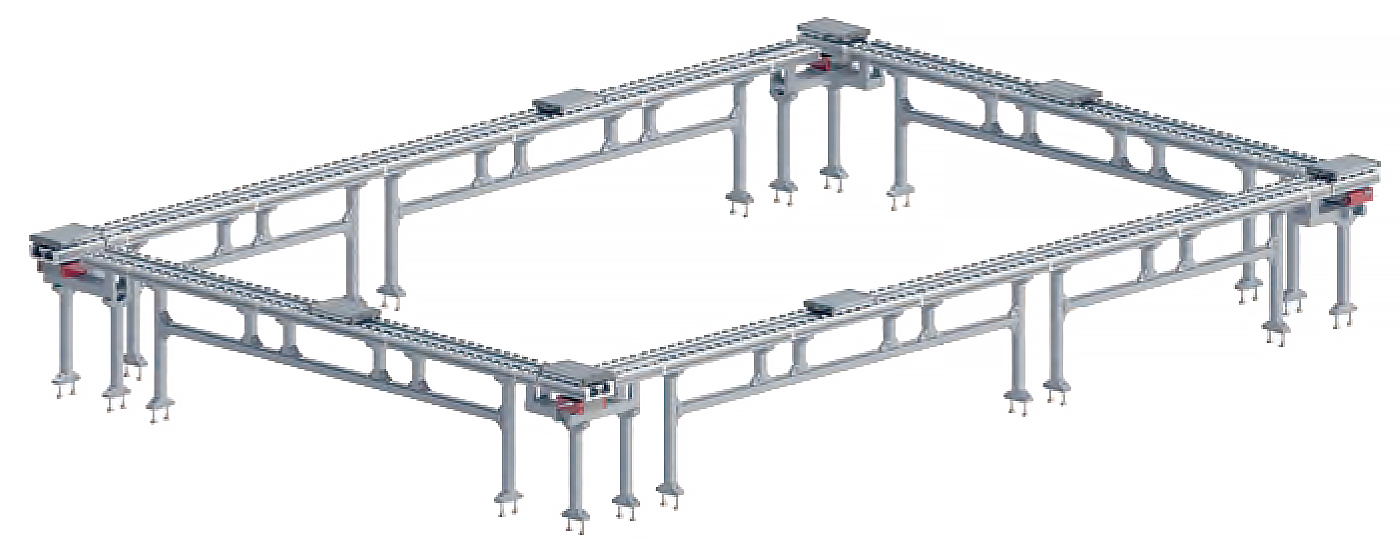

［コースイメージ］
5ｍ×3ｍの水平循環コースをパレット8台が搬送
※作業ポイント8カ所
［構成部品例］
- ・パレット×8台
- ・レーン（1ｍ）×16本
- ・コーナユニット×4セット
- ・コントローラ（Home）×1台
- ・コントローラ（Station）×8台
- ・光センサ、脚、ドグ、ダクト、電源
参考価格：¥6,000,000～
※設計費、組立費込み
このページの先頭へ▲
寸法図
パレット
レーン
パレット、レーン、LC センサ取り合い
このページの先頭へ▲
構想から納品までの流れ
ご提案から設置までをトータルでサポートいたします。
※セットのみの販売となります。単品での販売は承っておりません。
