新製品情報

2025年3月 発売 IP65 防塵防水スイッチボックス SBOX 62x60(F) IP65 オールメタルタイプにφ22スイッチ用 62x60サイズが登場

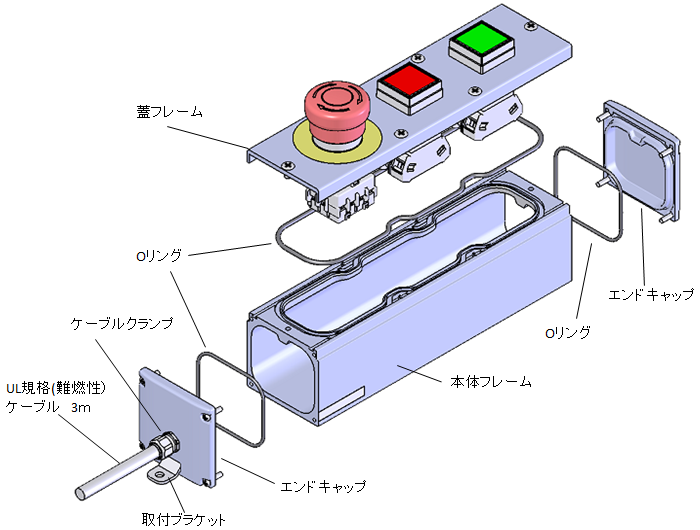

IP65のオールメタル防塵防水スイッチボックス

SUSならではのアルミ押出フレームの特長を生かしたスタイリッシュな防塵防水SBOXが誕生しました。
防塵防水性能はIP65(IEC 60529)。エンドキャップはアルミダイカスト製、ケーブルクランプも金属製を使用し、
オールメタルボックスで剛性に優れています。

特長1

固定やメンテナンスが簡単

ボックスの固定は2ヶ所。取付ブラケットで位置決めをして簡単に取付できます。
またスイッチ面の上蓋止めネジを外せば蓋を開けることができるのでメンテナンスが簡単です。
特長2

すぐに使えるオールインワンパッケージ

SBOXで人気のAIOシリーズと同様に、スイッチ付。ケーブルは余裕をもった3m組立済みです。お手元に届いたらすぐに使用できて効率的です。
特長3

CEマーキング適合

CEマーキング適合のスイッチボックスです。
ケーブルはUL規格 UL 758(難燃性)対応です。
※1 RoHS 2011/65/EU
  EN IEC 63000:2018

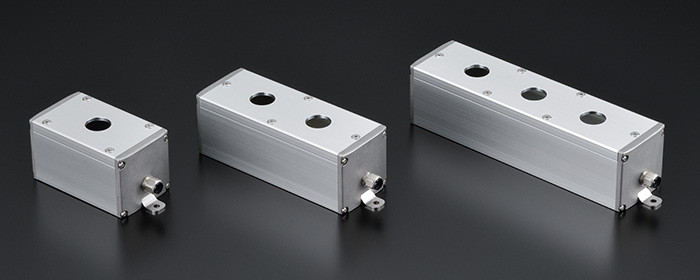

IP65 防塵防水スイッチボックス SBOX 62x60(F)1
  • main1
  • main2
  • main3

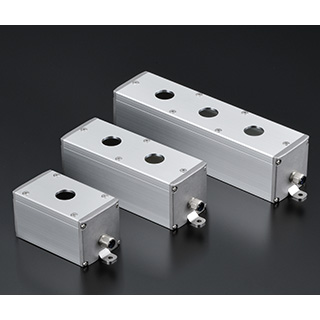

  • main5

仕様

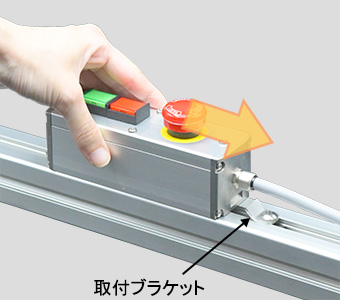

付属の取付ブラケットを使えば差し込んで締めるだけ

ボックスのケーブル側に、付属の取付ブラケットをあらかじめ固定します。
工具と干渉せずにボックスを簡単に取り付け、取り外しが可能です。

※ケーブル取出し口を上向きにしての使用はケーブルクランプの仕様で推奨しておりません。

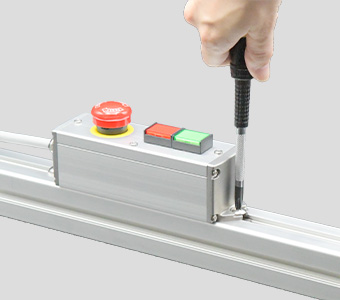

上蓋ネジをゆるめるだけでメンテナンスが簡単にできます。

スイッチ面の上蓋止めネジをゆるめると、
ボックスの上蓋を取り外すことができます。

【メンテナンス等で蓋をあけた場合の注意事項】
  • ・ねじは完全に締め付けてください。所定の防塵防水性能が発揮できません。
  • ・すべてのネジを仮止め後、均等に本締めしてください。
     (ネジが着座した状態で締め付けトルク0.75N・m以上1.5N・m以下)
  • ・Oリングは交換目的以外で外さないでください。
  • ・外したOリングは再度使用しないでください。
  • ・Oリングは定期的に交換してください。

指定 Oリング(オーリング) NOK製

使用箇所 メーカー型式 数量
エンドキャップ CO 4714 A AS568-036-A 2
本体フレーム L=109 CO 3148 A AS568-146-A 1
本体フレーム L=169 CO 1640 A AS568-156-A 1
本体フレーム L=235 CO 1808 A AS568-163-A 1

このページの先頭へ▲

RoHS10対応 3日目出荷 CEマーク ラインアップ

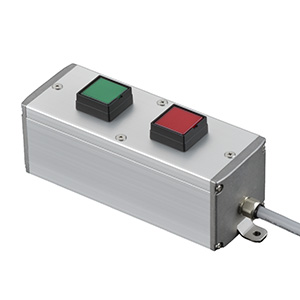

オールインワン

R6C-***

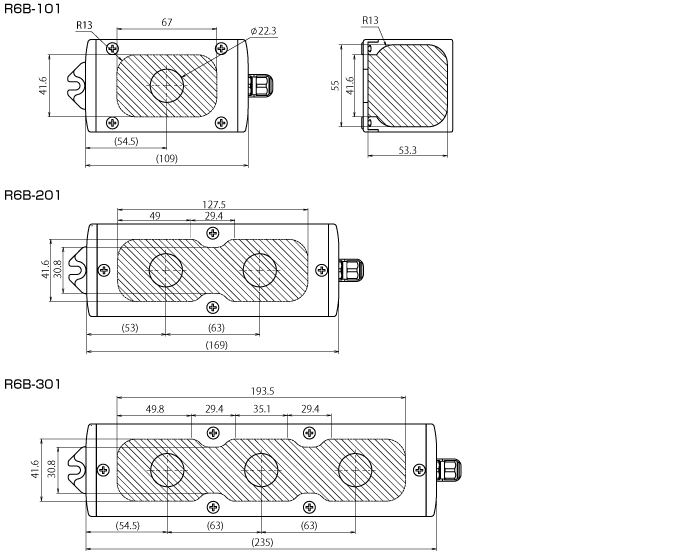

穴加工ボックス / スイッチ取付有効寸法 (適合ケーブル径:Φ7.5~9)

スイッチ : IDEC L 照光式 非照光式 穴加工ボックス
(ケーブル別売)※

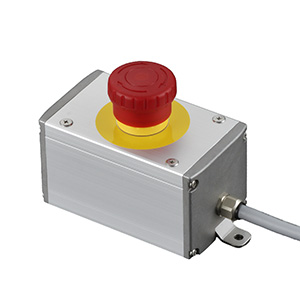

1点 109 R6C-101 R6C-102 R6B-101

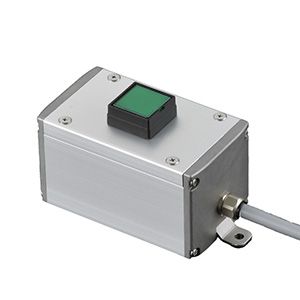

R6C-103 R6C-104

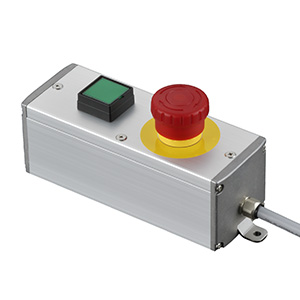

2点 169 R6C-201 R6C-202 R6B-201
R6C-203 R6C-204

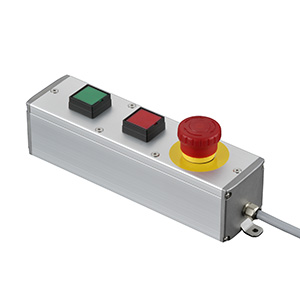

3点 235 R6C-301 R6C-302 R6B-301

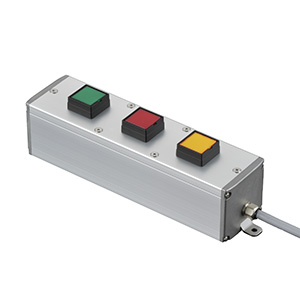

R6C-303 R6C-304
搭載スイッチ IDEC型式
非常停止スイッチ
頭径φ40
照光式 XW1E-LV412Q4MR
非照光式 XW1E-BV402MRH
押ボタンスイッチ
長角形
照光式 HW2L-M110Q4*
非照光式 HW2B-M110*
※ 色:緑=G, 赤=R, 黄=Y
専用ケーブル
品名 ULケーブル12芯
アイテムNo C1K-038U
穴加工ボックス(ケーブル別売)
穴加工ボックスの製品構成
ケーブルクランプ付穴加工ボックス+取付ブラケット
穴加工ボックスのアイテムNo.でご購入の場合は、
お客様での部品の組み立て及び配線となります。
ケーブルは専用のものをご購入ください。
防塵防水仕様での注意事項
組付が不完全の場合、所定の防塵防水性能を発揮することができません。
お客様で水の侵入がないことを確認の上ご使用ください。
取付穴径の合ったIP65対応のスイッチをご使用ください。
専用のケーブルを必ずご使用ください。
Oリングのずれやねじれがないことを確認し、ネジは完全に締め付けてください。
ケーブルクランプの締付量は右図を参考に無理のない締付をしてください。

このページの先頭へ▲

保守部品

SBOX(F)取付ブラケット
R4R-001B
材質 :ステンレス
質量 :6g
※ SBOX(F)取付の推奨使用ボルト:M5トラスネジ
