新製品情報

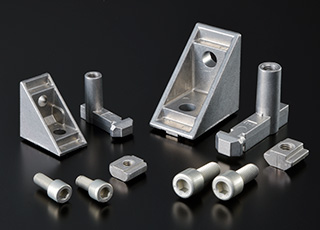

Cブラケット、Mブラケット
高精度かつ高強度で緩みにも強く、多用途に活躍するオールアルミ締結ブラケット
’25/12/25発売
-

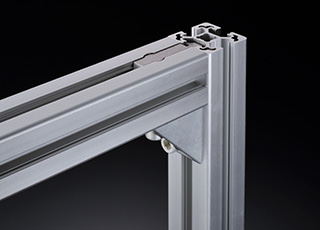

高い直角精度
直角度公差0.05を実現し、ユニット全体の組立精度を向上。組立時のばらつきを抑え、常に安定した精度でユニットを構築できます。
-
従来比約3倍の高強度（Mブラケット）
サポートパーツとの組み合わせにより、フレームがブラケットから開く動きを抑制する独自形状を開発。従来品（Dブラケット）に対し、部品点数を変えずに約3倍のモーメント荷重に耐える高強度を実現しました。
-
緩みに強い
全ての構成部材をアルミで統一する「オールアルミ締結」により、物理的な性質をそろえ、振動や衝撃、温度変化に起因する緩みを抑制します。
高い直角精度
このページの先頭へ▲
従来比約3倍の高強度を誇る、Mブラケット

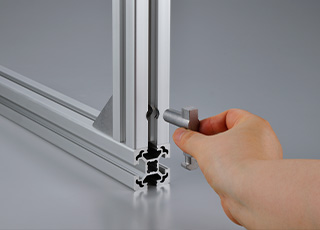

Mブラケットサポートは、取り付けた際にTスロット内に収まるサイズで設計。
Cブラケット単品で使う場合と比べて部品点数、設置スペースを変えずに約3倍のモーメント荷重に耐え、
フレームが開く動きを抑えることができます。
このページの先頭へ▲
オールアルミ締結

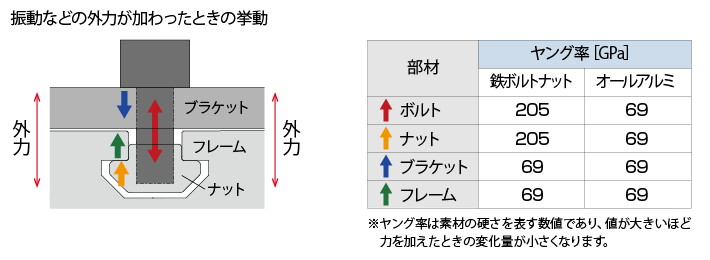

■ 鉄ボルトナット：
アルミのフレーム、ブラケットに対し、鉄ボルトの動きが小さくバランスが不安定
➡ アルミが陥没して「緩みが生じる」
■ オールアルミ：
全体が同じバネで外力を吸収
➡ 締結システム内のバランスが保たれているため「緩まない」
振動試験（NAS振動）
NAS3350（国際航空宇宙規格）準拠の振動試験により、鉄ボルトとアルミボルトの耐緩み性能を評価しました。
この試験でかかる加速度は約20G。トラック輸送時にかかる最大振動加速度の約8倍もの振動を与えて実験しています。
このページの先頭へ▲
ラインアップ

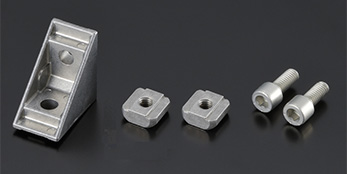

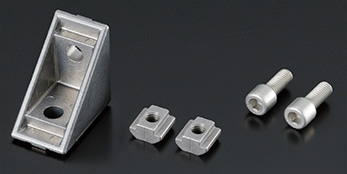

Cブラケット
CブラケットS
CブラケットL

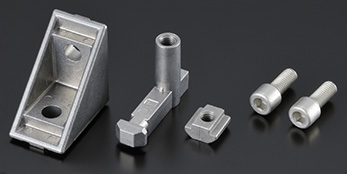

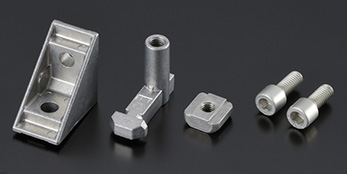

Mブラケット
MブラケットS
MブラケットL
このページの先頭へ▲
フレーム穴加工記号（Mブラケット）
このページの先頭へ▲
組立手順（Mブラケット）
このページの先頭へ▲
テクニカルデータ
■ ブラケット許容荷重めやす（フレームとの接合：片持固定許容値）
