SiO-Xコントローラとは

従来のSiOによるIO制御に加え、各種測定器からの数値データ取得やバーコードリーダーのデータ取得、
SDカードでのログ保存などの機能を搭載。幅広いシーンでご活用いただけます。

IO制御

＋

  • 1　シリアル通信
シリアル通信
  • 2　バーコード判定
バーコード判定
  • 3　ログ保存（SDカード）
ログ保存（SDカード）
  • 4　Ethernet通信
Ethernet通信
  • 5　タッチパネル接続
タッチパネル接続
  • 6　その他 機能
その他 機能

このページの先頭へ▲

SiO-X Programmer

SiO-Xは専用のソフトウエアでプログラミングが可能です。
ソフトウエアはこちらからダウンロードをお願いします。

SiO-X Programmer画面

このページの先頭へ▲

ラインナップ

SiO-X3


サイズ : W160mm × D36.4mm × H95mm
アイテムNo.：XAC-098
価格 : ¥49,800(税別)
  • microSDカードへのログ保存が可能。
  • RS-232Cを使用した各種計測機との通信が可能。
    計測結果を比較演算できます。
  • USBのバーコードリーダと接続し、文字列の比較が可能。
  • 専用タッチパネルの接続が可能。

このページの先頭へ▲

オプション

RS-232Cケーブル（D-SUB）

アイテムNo SUC-1009
税抜単価(¥) 4,300
説明

SiO-XとRS-232C通信する際に使用するケーブルです。

ケーブル長：0.5m

図面データ

RS-232Cケーブル

アイテムNo SUC-1010
税抜単価(¥) 2,800
説明

SiO-XとRS-232C通信する際に使用するケーブルです。

ケーブル長：0.5m

図面データ

microSDカード

アイテムNo SUC-1019
税抜単価(¥) 6,500
説明

容量：128GB

SiO-Xのログを出力する際に使用するmicroSDカードです。

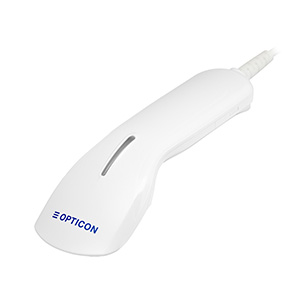

バーコードリーダー

アイテムNo SUC-1023
税抜単価(¥) 29,000
説明

SiO-X3のUSBポートに接続して使用することができるバーコードリーダー。
1次元バーコード、2次元QRコードの読み取りが可能。（有線タイプ）

【読取コード】
（1次元コード）
JAN-13, JAN-8, UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, EAN-13, EAN-8, EAN-13 Add-on, EAN-8 Add-on, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, Code 11

（2次元コード）
PDF417, MicroPDF417, Codablock F, QRコード, マイクロQRコード, Data Matrix(ECC 200), MaxiCode, Aztec Code, Chinese-sensible code

ACアダプタ

アイテムNo SUC-261
税抜単価(¥) 1,700
説明

SiOへDC24Vを供給するためのACアダプタです。

このページの先頭へ▲

対応USBバーコードリーダ

SiO-Xは、HIDプロトコルのUSBバーコードリーダとの通信が可能です。

※ただし、一部通信ができないバーコードリーダがございますので、ご注意下さい。
動作OK
メーカー 型式 有線/無線 読取可能バーコード
サンワサプライ BCR-WL2D1BK 無線 1次元/2次元
サンワサプライ BCR-006 有線 1次元
サンワサプライ BCR-2D5BK 有線 1次元/2次元
デンソーウェーブ SH1-QU 有線 1次元/2次元
デンソーウェーブ AT30Q-SM(U) 有線 1次元/2次元
EYOYO B0C3CV17P1　 有線 1次元/2次元
動作NG
メーカー 型式
Tera ELF819

このページの先頭へ▲

タッチパネル

SUC-1021_MiOタッチパネル
型式 SiO-X/MiO タッチパネル
アイテムNo. SUC-1021
取付方式 GF（N）
価格 ¥89,800(税抜)
電源電圧 DC24V±10%　　DCプラグ：5.5mm×2.1mm
消費電力 6W
通信仕様 RS485（SiO-X）
使用環境 温度0～55℃湿度：10～90%RH　結露のないこと、屋内で直射日光のあたらない所
使用雰囲気 腐食性ガス・オイルミスト・引火性ガス・粉塵のない場所で動作可能
RoHS対応 RoHS指令対応
重量 約1200g

全体図

SUC-1021_全体図

外形寸法図

SUC-1021_外形寸法図

※タッチパネルの画面はSiO-X TP Screen Selectorにて設定が可能です。ダウンロードはこちら。
