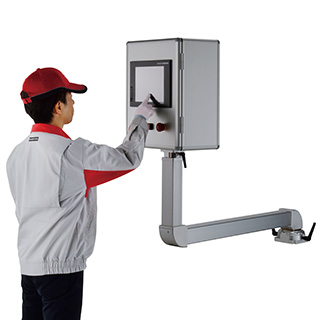

モニターアーム ダクトタイプMAX
80kgの荷重に対応したSUSのフラッグシップモニターアームが誕生しました
-
最大80kgの荷重に耐える高剛性
1万回旋回後も滑らかに動く高い耐久性を実現
特許出願中のオリジナル構造、製法でSUSのモニターアーム史上最高の可搬性能と耐久性を実現。
さらに高精度マシニング加工と特殊コーティングの組み合わせにより、高重量の機器を接続してもガタつきのない滑らかな旋回を可能にしました。
-
吊り下げだけでなく持上げ方向の設置にも
対応し設置自由度が向上
高剛性を生かし、吊り下げだけでなく持上げ方向の取付にも対応。あらゆる組み合わせ、取付け方で接続した機器を安定して支えます。
-
アーム旋回範囲を30°単位で調整可能
旋回角度調整用のオプションパーツも登場
ターンマウントの最大旋回角度325°。
付属の角度調整プレートを30°単位で任意の位置に取り付け、モニターアームの旋回範囲を決めて使用します。
オプションの旋回角度調整プレートC/Dを使用することで、90°または160°に旋回を制限でき、モニターアームの旋回範囲をさらに細かく設定することが可能です。
据え付け後でも簡単に変更可能な為、レイアウトが変更になっても安心です。
-
ご注文後4営業日で出荷の短納期を実現
標準化されたフレーム、パーツ類を組み合わせる構造により、ご注文後4営業日で出荷し、素早くお届けします。
仕様
パーツの組み合わせで5タイプ10種類のモニターアームが作成できます
このページの先頭へ▲
パーツラインアップ

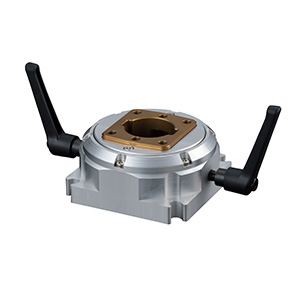

ターンマウントMAX
■素材／技術データ
材質 ：
アルミ
質量 ：
2.5kg
仕様 ：
325°旋回
付属品：
六角穴付ボルト（M8×40）6本
平座金（M8用）6枚
備考 ：
固定側に使用

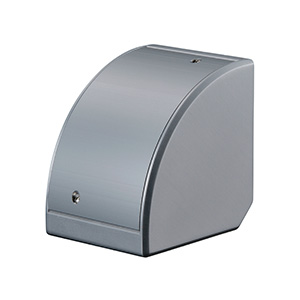

エルボMAX
■素材／技術データ
材質 ：
アルミ
質量 ：
1.4g
仕様 ：
曲がり角度90°
付属品：
六角穴付ボルト（M8×35）12本
平座金（M8用）12枚
ケーブル保護テープ 2枚
備考 ：
固定側に使用
エルボMAX（Vmin）
■素材／技術データ
材質 ：
アルミ
質量 ：
1.4kg
仕様 ：
曲がり角度90°
付属品：
六角穴付ボルト（M8×35）6本
平座金（M8用）6枚
ケーブル保護テープ 2枚
備考 ：
固定側に使用

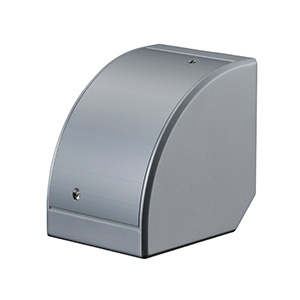

レデューサーエルボMAX
■素材／技術データ
材質 ：
アルミ
質量 ：
1.3kg
仕様 ：
曲がり角度90°
付属品：
六角穴付ボルト（M8×35）6本
六角穴付ボルト（M6×25）6本
平座金（M8用）6枚
平座金（M6用）6枚
ケーブル保護テープ 2枚
備考 ：
ボックス側に使用

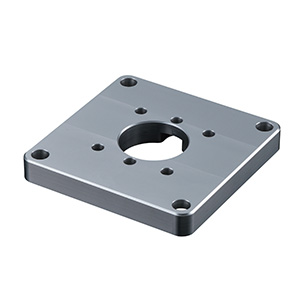

フィックスマウントMAX
■素材／技術データ
材質 ：
アルミ
質量 ：
1kg
仕様 ：
固定タイプ
付属品：
六角穴付ボルト（M8×35）6本
平座金（M8用）6枚
備考 ：
固定側に使用

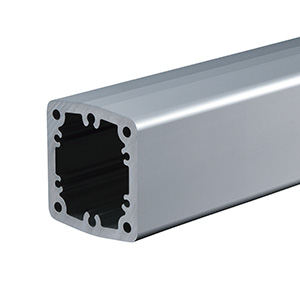

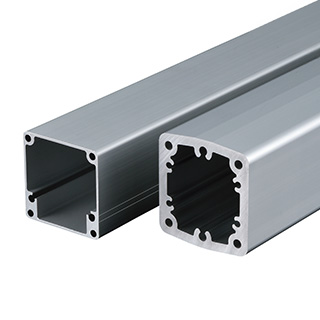

ダクトMAX
■素材／技術データ
材質 ：
アルミ
質量 ：
6.4kg/m
付属品 ：
断面二次モーメント：
lx=181.52×104mm4
ly=195.23×104mm4
断面係数：
Zx=43.95×103mm3
Zy=50.71×103mm3
切断長さ：
70～2000mm
このページの先頭へ▲
組み合わせ例 タイプ 1
1MAX-d
1MAX-u
組み合わせ例 タイプ 2
2MAX-d
| 寸法 |
Max.(mm) |
| H |
600（※800） |
| D |
2000 |
※張り出し長Dが1000mm以下の場合
2MAX-u
組み合わせ例 タイプ 3
3MAX-d
| 寸法 |
Max.(mm) |
| H |
600（※800） |
| D |
1600 |
| V |
350 |
※張り出し長Dが1000mm以下の場合
3MAX-u
| 寸法 |
Max.(mm) |
| H |
800 |
| D |
1000 |
| V |
350 |
※V+H=800mm以下
組み合わせ例 タイプ 4
4MAX-d
| 寸法 |
Max.(mm) |
| H |
600（※800） |
| D |
1600 |
| V |
350 |
※張り出し長Dが1000mm以下の場合
4MAX-u
| 寸法 |
Max.(mm) |
| H |
800 |
| D |
1000 |
| V |
350 |
※V+H=800mm以下
組み合わせ例 タイプ4 Vmin
4MAX-d Vmin
| 寸法 |
Max.(mm) |
| H |
600（※800） |
| D |
2000 |
※張り出し長Dが1000mm以下の場合
4MAX-u Vmin
このページの先頭へ▲
オプションパーツラインアップ

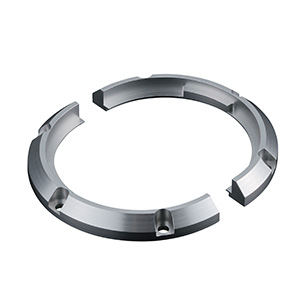

角度調整プレートC/D
（90度/160度）
■素材／技術データ
材質 ：
アルミ
質量 ：
165g
仕様 ：
90°または160°角度規制用
適合 ：
C1A-XC0
| アイテムNo. |
C1A-XCA1 |
■ |
ターンマウントにあらかじめセットされている角度調整プレートと入れ替えて使用します。セットする方向によって、旋回角度を90度または160度に制限できます。
固定側ターンマウントにのみ取付可能です。
|

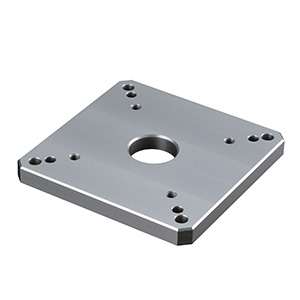

取付ピッチ変換プレート
■素材／技術データ
材質 ：
アルミ
質量 ：
2.6kg
仕様 ：
取付ピッチ□180,□157.2を
□120に変換
付属品：
六角穴付ボルト（M12×40）4本
平座金（M12用）4枚
| アイテムNo. |
C1A-PC1 |
■ |
|
ターンマウント取付先の取付穴ピッチを□180又は□157.2から□120に変換します。
|
取付プレートML
（D105用）
■素材／技術データ
材質 ：
アルミ
質量 ：
225g
仕様 ：
TBOX D105用
付属品：
六角穴付ボルト（M5ｘ30）4本
タッププレート（C1B-610B）
タッププレート
■素材／技術データ
材質 ：
鉄 三価クロメートメッキ
取付プレートとタッププレートの使用例
ターンマウントを固定する際に便利なタッププレートです。
取付プレートML
（F353,C500用）
■素材／技術データ
材質 ：
アルミ
質量 ：
439g
仕様 ：
F353/C500用
付属品：
六角穴付ボルト（M5ｘ30）4本
タッププレート（C1B-611B）
このページの先頭へ▲
制振材オプション

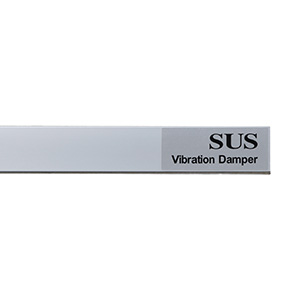

制振材（4枚セット）
■素材／技術データ
材質：
SUS304+アクリル系テープ
質量：
[C1A-CLD1] 600mm … 0.5kg/セット
[C1A-CLD2] 900mm … 0.8kg/セット
[C1A-CLD3] 1200mm … 1.0kg/セット

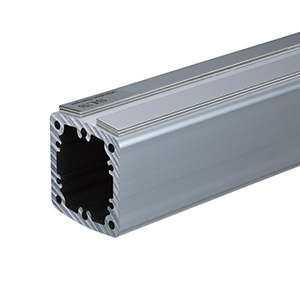

ダクトMAX（制振材600mm）
■素材／技術データ
材質 ：
アルミ
質量 ：
6.4kg/m + 0.5kg
切断長さ：
874～1600mm
仕様 ：
C1A-XT1に制振材600mmを施工

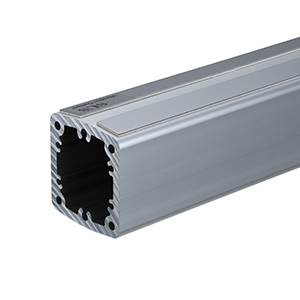

ダクトMAX（制振材900mm）
■素材／技術データ
材質 ：
アルミ
質量 ：
6.4kg/m + 0.8kg
切断長さ：
1074～1800mm
仕様 ：
C1A-XT1に制振材900mmを施工
ダクトMAX（制振材1200mm）
■素材／技術データ
材質 ：
アルミ
質量 ：
6.4kg/m + 1.0kg
切断長さ：
1274～2000mm
仕様 ：
C1A-XT1に制振材1200mmを施工
ダクトMAX（積層1200mm）
■素材／技術データ
材質 ：
アルミ
質量 ：
6.4kg/m + 2.0kg
切断長さ：
1274～2000mm
仕様 ：
C1A-XT1に制振材1200mmを施工

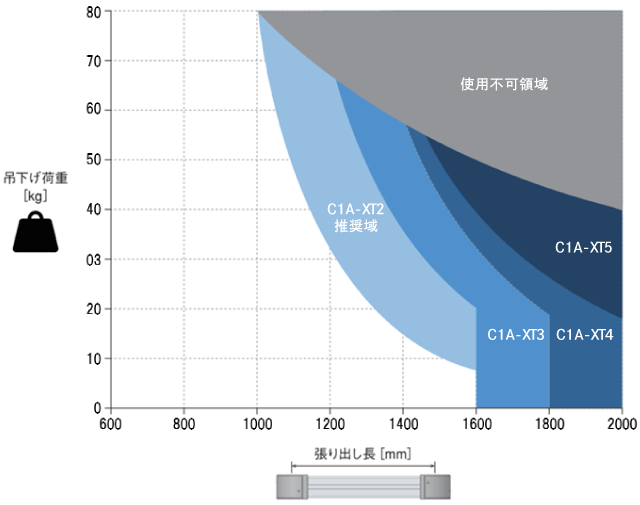

制振材付きダクト選定めやす
各タイプ吊下げ取付には揺れを低減するための制振材付きダクト (張り出しDa用)を用意しています。
以下の選定グラフより、吊り下げ仕様に合わせ選定してください。
注意事項：
・制振材はアームに生じた揺れを減衰させるためのものであり、発生を抑制するものではありません。
・揺れの減衰効果はターンマウント取り付け先の剛性やボックスを含むモニターアームの仕様、形態によって異なります。
・ダクトMAX（Da）専用です。その他部位への施工は適用していません。
このページの先頭へ▲
技術データ
ダクト長別の可搬荷重
タイプ1
|
H～1500mm |
| アーム長（Dmm） |
750 |
1000 |
1250 |
1500 |
| 可搬重量 kg<N> |
80<785> |
タイプ2-Down
|
H～600mm（※H～800mm） |
| アーム長（Dmm） |
800 |
1000 |
1600 |
2000 |
| 可搬重量 kg<N> |
80<785> |
50<490> |
40<392> |
※張り出し長Dが1000mm以下の場合
タイプ2-Up
|
H～800mm |
| アーム長（Dmm） |
400 |
500 |
800 |
1000 |
| 可搬重量 kg<N> |
40<392> |
タイプ3-Down
|
V～350mm / H～600mm
（※H～800mm） |
| アーム長（Dmm） |
800 |
1000 |
1600 |
2000 |
| 可搬重量 kg<N> |
40<392> |
25<245> |
※張り出し長Dが1000mm以下の場合
タイプ3-Up
|
※V～350mm / H～800mm |
| アーム長（Dmm） |
400 |
500 |
800 |
1000 |
| 可搬重量 kg<N> |
40<392> |
※V+H＝800mm以下
タイプ4-Down
|
V～350mm / H～600mm
（※H～800mm） |
| アーム長（Dmm） |
500 |
800 |
1000 |
1600 |
| 可搬重量 kg<N> |
40<392> |
25<245> |
※張り出し長Dが1000mm以下の場合
タイプ4-Up
|
※V～350mm / H～800mm |
| アーム長（Dmm） |
400 |
500 |
800 |
1000 |
| 可搬重量 kg<N> |
40<392> |
※V+H＝800mm以下
タイプ4-Down
Vmin
|
H～600mm（※H～800mm） |
| アーム長（Dmm） |
800 |
1000 |
1600 |
2000 |
| 可搬重量 kg<N> |
80<785> |
50<490> |
40<392> |
※張り出し長Dが1000mm以下の場合
タイプ4-Up
Vmin
|
H～800mm |
| アーム長（Dmm） |
400 |
500 |
800 |
1000 |
| 可搬重量 kg<N> |
40<392> |

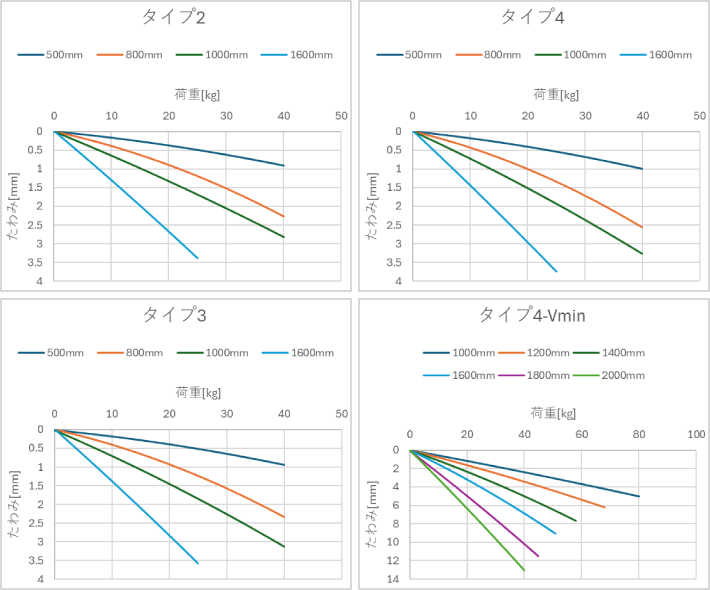

張り出し長別たわみ目安
このページの先頭へ▲
ご使用にあたっての注意事項
-
組立の際は付属の六角穴付ボルトを使用して適正トルクで締結してください。
| 適正締結トルク |
M5 |
7.4Nm±10% |
| M6 |
15Nm±10% |
| M8 |
24.9Nm±10% |
- 本体を機器などに取り付ける際は取付面の強度を十分考慮し、六角穴付ボルトでゆるみがないよう締め付けてご使用ください。
- ダクト長別可搬荷重を超えて使用しないでください。
また、故意にぶらさがったり、急旋回させるなど衝撃荷重は避けてください。破損の原因になります。
- ターンマウントのクランプレバーをロックした状態で無理に旋回させないでください。
- エルボMLの直角公差は90°±1°です。
- 本製品に防水機能はございません。
- 取扱説明書をよく読んで作業してください。
