新製品情報

2025年3月31日発売
2025年5月27日アイテム追加

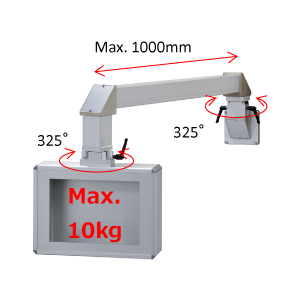

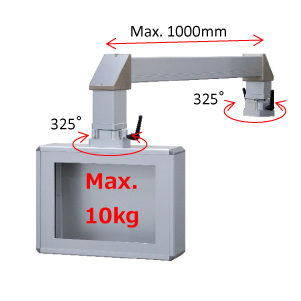

モニターアーム ダクトタイプML スリムで可搬能力に優れた多機能なモニターアームが誕生しました


特長1

軽量・スリムで高いパフォーマンスを実現

ダクトフレームのサイズは従来のMサイズとほぼ同等のスリムな69x69mmで、従来のLサイズに近い可搬重量を実現しました。国内自社工場で押し出している軽量、高剛性のオリジナル製品です。
特長2

旋回角度は最大325度

旋回角度は最大325度。角度調整プレートは90度単位で方向を変更でき、モニターアームの旋回範囲を選択できます。オプションの「角度調整プレートC/D」を使用すると90度または160度に制限することもできます。
特長3

用途や取付方に応じて選べるラインアップ

ダクトフレームの長さは1mm単位で長さ指定が可能なのでフィックスマウントなどのパーツを選んでお客さまの用途にピッタリサイズのモニターアームをご注文いただけます。
特長4

壁などの垂直面への取付が可能

モニターアームMLを壁などの垂直面に取り付けできます。
垂直面取付側、ボックス側どちらも旋回角度は最大325度に対応し、あらゆる角度から操作が可能です。
特長5

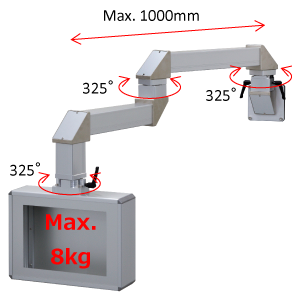

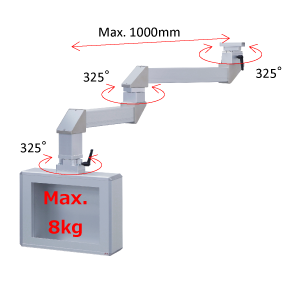

フォールディングジョイントで自在に調整

フォールディングジョイント(中間関節)を使用すれば円弧移動に加えて、平行移動も可能となるため、自由な位置で操作ボックスを使うことができます。


特長5

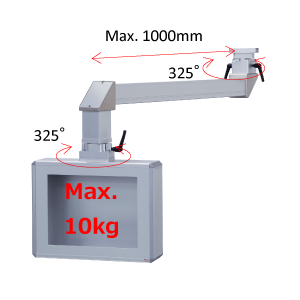

吊り下げ取付が可能になりました

スリムで可搬能力に優れたモニターアームMLを吊り下げ取り付けできるようになりました。
吊り下げ側、ボックス側どちらも旋回角度は最大325度に対応し、あらゆる角度からの操作に便利です。
CBOX L400 GF取付コネクタ・配線用穴加工付き 軽量アルミボックス
  • main5
  • main6
  • main3
  • main4
  • main1
  • main2

仕様

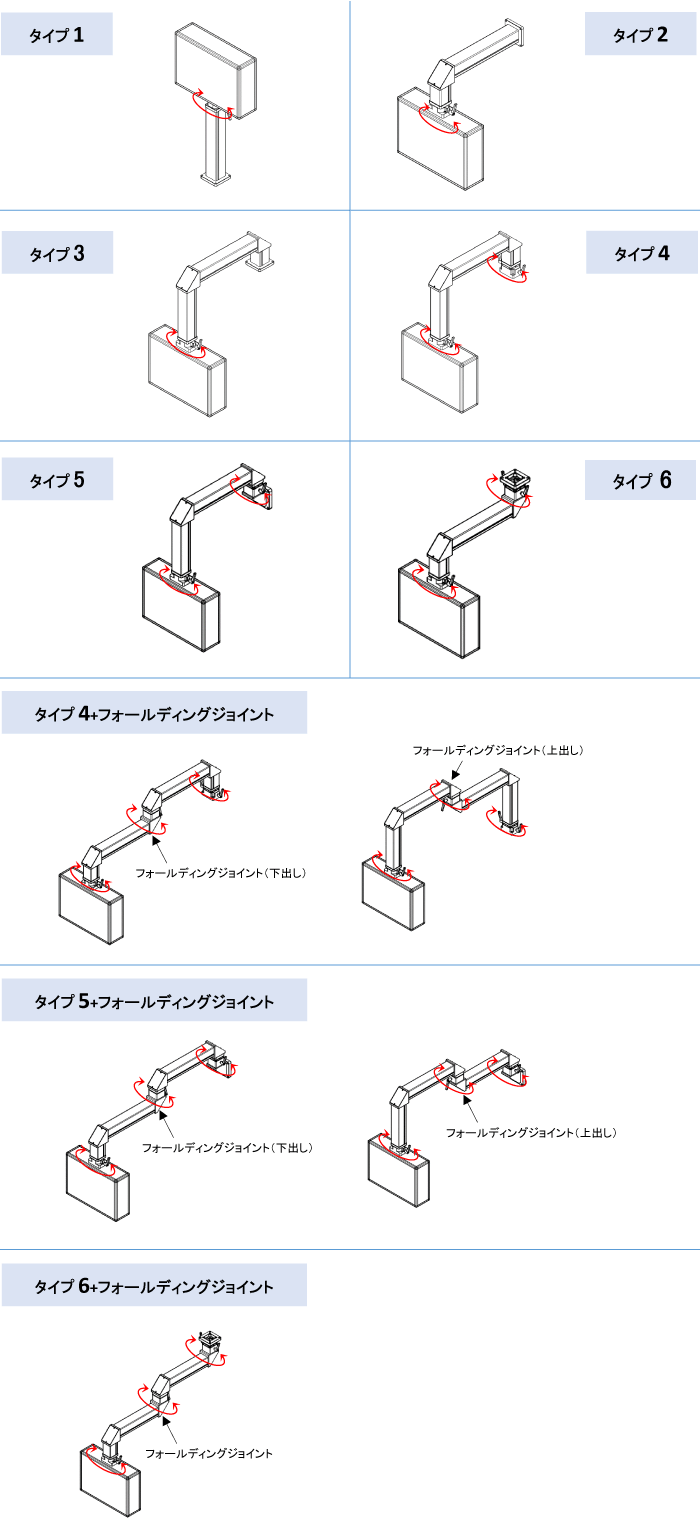

パーツの組み合わせで5タイプのモニターアームが作成できます。

このページの先頭へ▲

パーツラインアップ 4日目出荷

ターンマウントML 固定側

■素材/技術データ

材質 :
アルミ
質量 :
1.1kg
仕様 :
325°旋回
付属品:
六角穴付ボルト(M6×25)4本


アイテムNo. C1A-RC0

ターンマウントML ボックス側

■素材/技術データ

材質 :
アルミ
質量 :
0.8kg
仕様 :
325°旋回
付属品:
六角穴付ボルト(M6×25)4本


アイテムNo. C1A-RC1

エルボML

■素材/技術データ

材質 :
本体:アルミ

カバー:アルミプレート
質量 :
0.45kg
仕様 :
曲がり角度90°
付属品:
六角穴付ボルト(M6×25)8本
六角穴付ボタンボルト(M6×18)2本
アイテムNo. C1A-RL0

ダクトML

■素材/技術データ

材質  :
本体:アルミ

アルマイト表面処理
質量  :
2.3kg/m
切断長さ:
44~1500mm
アイテムNo. C1A-RT1

フィックスマウントML

■素材/技術データ

材質 :
アルミ
質量 :
0.35kg
仕様 :
固定タイプ
付属品:
六角穴付ボルト(M6×25)4本
アイテムNo. C1A-RF0

ターンマウントML
吊り下げ取付

■素材/技術データ

材質 :
アルミ
質量 :
1.8kg
仕様 :
325°旋回 ※1
付属品:
六角穴付ボルト(M6×25)12本
アイテムNo. C1A-RC4

ターンマウントML垂直面取付

■素材/技術データ

材質 :
アルミ
質量 :
1.8kg
仕様 :
325°旋回 ※1
付属品:
六角穴付ボルト(M6×25)16本
六角穴付ボタンボルト(M6x18)2本
  • 壁面等の垂直面が回転部と干渉する場合には
    ターンマウントML垂直面取付板を使用して
    ください。使用しない場合325°の旋回が制限
    されます。
アイテムNo. C1A-RC2K

ターンマウントML垂直面取付板

■素材/技術データ

材質 :
アルミ
質量 :
0.57kg
仕様 :
固定タイプ


  • フィックスマウントとしての使用は
    できません。


アイテムNo. C1A-CF7

フォールディングジョイントML

■素材/技術データ

材質 :
アルミ
質量 :
1.7kg
仕様 :
325°旋回
付属品:
六角穴付ボルト(M6×25)16本
六角穴付ボタンボルト(M6x18)2本
  • 垂直面への取り付けはできません。



アイテムNo. C1A-FJ4

このページの先頭へ▲

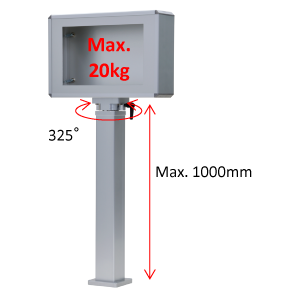

組み合わせ例 タイプ 1

No. 名称 アイテムNo. 数量
フィックスマウントML C1A-RF0 1
ターンマウントML(ボックス側) C1A-RC1 1
ダクトML (Ha) 44~924mm C1A-RT1 1
寸法 Max.(mm)
H 1000

組み合わせ例 タイプ 2

No. 名称 アイテムNo. 数量
フィックスマウントML C1A-RF0 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 1
ダクトML (Ha) 44~488mm C1A-RT1 1
ダクトML (Da) 44~933mm 1
寸法 Max.(mm)
H 600
D 1000

組み合わせ例 タイプ 3

No. 名称 アイテムNo. 数量
フィックスマウントML C1A-RF0 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 2
ダクトML (Ha) 44~488mm C1A-RT1 1
ダクトML (Da) 44~897mm 1
ダクトML (Va) 44~233mm 1
寸法 Max.(mm)
H 600
D 1000
V 300

組み合わせ例 タイプ 4

No. 名称 アイテムNo. 数量
ターンマウントML(固定側) C1A-RC0 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 2
ダクトML (Ha) 44~488mm C1A-RT1 1
ダクトML (Da) 44~897mm 1
ダクトML (Va) 44~174mm 1
寸法 Min.(mm) Max.(mm)
H - 600
D - 1000
V 170 300

組み合わせ例 タイプ 5

No. 名称 アイテムNo. 数量
ターンマウントML垂直面取付 C1A-RC2K 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 1
ターンマウントML垂直面取付板 C1A-CF7 1
ダクトML (Ha) 44~488mm C1A-RT1 1
ダクトML (Da) 44~897mm 1
寸法 Max.(mm)
H 600
D 1000

組み合わせ例 タイプ 6

No. 名称 アイテムNo. 数量
ターンマウントML
(吊り下げ取付)
C1A-RC4 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 1
ダクトML (Ha) 44~288mm C1A-RT1 1
ダクトML (Da) 44~897mm 1
寸法 Max.(mm)
H 400
D 1000

組み合わせ例 タイプ 4+フォールディングジョイント

No. 名称 アイテムNo. 数量
ターンマウントML(固定側) C1A-RC0 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 2
フォールディングジョイントML C1A-FJ4 2
ダクトML (Ha) 44~288mm C1A-RT1 1
ダクトML (da1) 44~397mm 1
ダクトML (da2) 44~397mm 1
ダクトML (Va) 44~174mm 1
寸法 Min.(mm) Max.(mm)
H - 400
D - 1000
V 170 300

組み合わせ例 タイプ 5+フォールディングジョイント

No. 名称 アイテムNo. 数量
ターンマウントML垂直面取付 C1A-RC2K 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 1
ターンマウントML垂直面取付板 C1A-CF7 1
フォールディングジョイントML C1A-FJ4 1
ダクトML (Ha) 44~288mm C1A-RT1 1
ダクトML (da1) 44~397mm 1
ダクトML (da2) 44~397mm 1
寸法 Max.(mm)
H 400
D 1000

組み合わせ例 タイプ 6+フォールディングジョイント

No. 名称 アイテムNo. 数量
ターンマウントML
(吊り下げ取付)
C1A-RC4 1
ターンマウントML(ボックス側) C1A-RC1 1
エルボML C1A-RL0 1
フォールディングジョイントML C1A-FJ4 1
ダクトML (Ha) 44~288mm C1A-RT1 1
ダクトML (da1) 44~397mm 1
ダクトML (da2) 44~397mm 1
寸法 Max.(mm)
H 400
D 1000

このページの先頭へ▲

オプションパーツラインアップ 4日目出荷

角度調整プレートC/D
(90度/160度)

■素材/技術データ

材質 :
アルミ
質量 :
46g
仕様 :
90°/160°
適合 :
C1A-RC0/C1A-RC2K
アイテムNo. C1A-RCA1
ターンマウントにあらかじめセットされている角度調整プレートと入れ替えて使用します。セットする方向によって、旋回角度を90度または160度に制限できます。
固定側ターンマウントにのみ取付可能です。

取付プレートML
(D105用)

■素材/技術データ

材質 :
アルミ
質量 :
102g
仕様 :
TBOX D105用
付属品:
六角穴付ボルト(M5x30)4本
タッププレート(C1B-610B)
アイテムNo. C1A-CF4K
取付穴ピッチ55x85に対応する
取付プレートです。

取付プレートML
(F353,C500用)

■素材/技術データ

材質 :
アルミ
質量 :
209g
仕様 :
F353/C500用
付属品:
六角穴付ボルト(M5x30)4本
タッププレート(C1B-611B)
アイテムNo. C1A-CF5K
取付穴ピッチ90x90に対応する
取付プレートです。

タッププレート

■素材/技術データ

材質 :
鉄 三価クロメートメッキ

ターンマウントを固定する際に便利なタッププレートです。

アイテムNo. 適合 質量(g) 図面
C1B-609B T-BOX D65,D85,C1A-RC1 71
C1B-610B T-BOX D105 123
C1B-611B T-BOX F353,C500,C1A-RF0 230
C1B-613B C1A-RC0 235
取付プレートとタッププレートの使用例

このページの先頭へ▲

技術データ

ダクト長別の可搬荷重

タイプ1
アーム長(Hmm)
400 600 800 1000
可搬重量(kg) 20
タイプ2
H~600mm
アーム長(Dmm) 400 500 800 1000
可搬重量(kg) 20 12.5 10
タイプ3
V~300mm / H~600mm
アーム長(Dmm) 400 500 800 1000
可搬重量(kg) 20 12.5 10
タイプ4
V~300mm / H~600mm
アーム長(Dmm) 400 500 800 1000
可搬重量(kg) 20 12.5 10
タイプ5
H~600mm
アーム長(Dmm) 400 500 800 1000
可搬重量(kg) 20 12.5 10
タイプ6
H~400mm
アーム長(Dmm) 400 500 800 1000
可搬重量(kg) 20 12.5 10
タイプ4+フォールディングジョイント
V~300mm / H~400mm
アーム長(Dmm) 800 1000
可搬重量(kg) 10 8
タイプ5+フォールディングジョイント
H~400mm
アーム長(Dmm) 800 1000
可搬重量(kg) 10 8
タイプ6+フォールディングジョイント
H~400mm
アーム長(Dmm) 800 1000
可搬重量(kg) 10 8

モニターアームダクトタイプMLサイズとMサイズ/Lサイズの互換表

ピッチ及びボルトサイズによる互換性

機器への固定穴ピッチ
及びボルトサイズ
ダクトフレーム
取付けピッチ
サイズ L
(C1A-BC2)
M
(C1A-BC1)
M
(C1A-BC10)
L
(C1A-BT2)
M
(C1A-BT1)
ML ターンマウント 固定側 (C1A-RC0) × × × × ×
ターンマウント BOX側 (C1A-RC1) × × 28x85適合 × ×
フィックスマウント (C1A-RF0) × × × ×
エルボ (C1A-RL0) × × × × ×
ダクト (C1A-RT1) × × × × ×

TBOXへの取付互換性

D65 TBOX用ターンマウントMの
取付穴28×85mmに適合
D85
D105 TBOX用ターンマウントLの取付穴55×85mmに
C1A-CF4Kを使用して適合
F352 モニターアームL用取付穴90×90mmに
C1A-CF5Kを使用して適合
F353
C500
C600

このページの先頭へ▲

角度調整によるたわみ抑制方法

  • タイプ1、タイプ2はたわみ量の調整はできません。
  • ダクトフレームの水平角度を調整する際はエルボ内の水平角度調整穴よりボルト頭の高さで調整してください。

このページの先頭へ▲

ご使用にあたっての注意事項

  • 組み立ての際は付属の六角穴付ボルトを使用して適正締結トルクで締結してください。
    適正締結トルク M5:7.4Nm±10%
    M6:15Nm±10%
  • 本体を機器などに取り付ける際は取付面の強度を十分考慮し、六角穴付ボルトでゆるみがないよう締め付けてご使用ください。
  • ダクト長別可搬荷重を超えて使用しないでください。
    また、故意にぶらさがったり、急旋回させるなど衝撃荷重は避けてください。破損の原因になります。
  • ターンマウントのクランプレバーをロックした状態で無理に旋回させないでください。
  • エルボMLの直角公差は90°±1°です。
  • 本製品に防水機能はございません。
  • 取扱説明書をよく読んで作業してください。
