TBOX タッチパネルボックス

ちょうど良い芯数のLAN付き複合ケーブル

SUSのTBOXタッチパネルボックスにぴったりな芯数の複合ケーブルが登場

公開日 更新日

特長

  1. 1

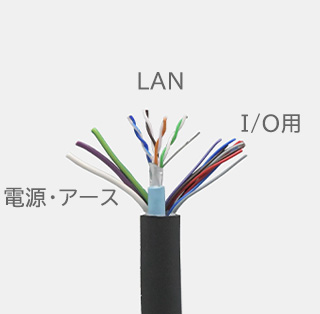

    電源・通信・I/Oなどの配線を１本のケーブルに集約

    複数のケーブル処理は面倒ではありませんか？
    これが１本のケーブルに収まると、見た目にもすっきりスマートです。

  2. 2

    SUSオリジナル

    SUSが独自に開発した複合ケーブルです。SUSのTBOXタッチパネルボックス(スイッチ付)にぴったりな使いやすい芯数と外径の新複合ケーブルC1K-007が登場しました。

  3. 3

    豊富なバリエーション

    I/O 4～23芯、通信、LAN、アース、CC-Link、さまざまな組み合せの複合ケーブルは全部で15種類。お客様にぴったり合ったタイプが見つかります。選定ガイドをご覧ください。

iFAS パレット自走式立体搬送システム

複合ケーブル選定ガイド

外径 アイテムＮo. I/O 通信 電源 アース LAN CC-Link 合計芯数 備考
φ5.9 C1K-024 - 2P
(4芯)		 2芯 1芯 - - 7
φ12.5 C1K-003C - - 2芯 - CAT.5e
STP		 - 10
φ9.8 C1K-003F 2芯 - 2芯 1芯 CAT.5e
STP		 - 13
φ15.4 C1K-003H - - 2芯 1芯 CAT.5e
STP		 3芯 14
φ13.5 C1K-003D 3P
(6芯)		 - 2芯 - CAT.5e
STP		 - 16
φ10.3 C1K-004 3P
(6芯)		 4P
(8芯)		 2芯 - - - 16
φ8.9 C1K-005 7P
(14芯)		 - 2芯 - - - 16
φ15.7 C1K-003B 4P
(8芯)		 - 2芯 - CAT.5e
STP		 - 18
φ12.5 C1K-007 4P
(8芯)		 4P
(8芯)		 2芯 1芯 - - 19 NEW
φ12 C1K-003J 5P
(10芯)		 - 2芯 1芯 CAT.5e
STP		 - 21
φ15.5 C1K-003E 6P
(12芯)		 - 2芯 1芯 CAT.5e
STP		 - 23
φ14.1 C1K-002 12P
(24芯)		 4P
(8芯)		 2芯 - - - 34
φ13.5 C1K-003G 8P
(16芯)		 4P
(8芯)		 2芯 1芯 CAT.5e
STP		 - 35
φ16.9 C1K-003 12P
(24芯)		 4P
(8芯)		 2芯 - CAT.5e
UTP		 - 42 耐屈曲
φ15.6 C1K-001 16P
(32芯)		 4P
(8芯)		 2芯 - - - 42

製品ラインアップ

C1K-003 C1K-003 断面図
C1K-003
0.1mm2
I/O		 0.1mm2
通信		 0.5mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
12P
(24芯)		 4P
(8芯)		 2芯 - 4P 42
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
耐屈曲複合ケーブル
(通信 + I/O 24芯 + 電源 + LAN)		 φ16.9 C1P-026P φ28
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003 315.0 4,500
C1K-003B C1K-003B 断面図
C1K-003B
0.1mm2
I/O		 0.1mm2
通信		 0.75mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
4P
(8芯)		 - 2芯 - 4P 18
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(I/O 8芯 + 電源 + LAN)		 φ15.7 C1P-026P φ28
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003B 282.0 2,900
安全規格：UL(AWM)20276
C1K-003C C1K-003C 断面図
C1K-003C
0.1mm2
I/O		 0.1mm2
通信		 0.75mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
- - 2芯 - 4P 10
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(電源 + LAN)		 φ12.5 C1P-024P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003C 189.0 2,700
安全規格：UL(AWM)20276
C1K-003D C1K-003D 断面図
C1K-003D
0.1mm2
I/O		 0.1mm2
通信		 0.65mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
3P
(6芯)		 - 2芯 - 4P 16
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(I/O 6芯 + 電源 + LAN)		 φ13.5 C1P-029P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003D 226.0 3,750
安全規格：UL(AWM)20276
C1K-003E C1K-003E 断面図
C1K-003E
0.1mm2
I/O		 0.1mm2
通信		 0.75mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
6P
(12芯)		 - 2芯 1芯 4P 23
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(I/O 12芯 + 電源 + アース + LAN)		 φ15.5 C1P-026P φ28
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003E 249.0 3,900
安全規格：UL(AWM)20276

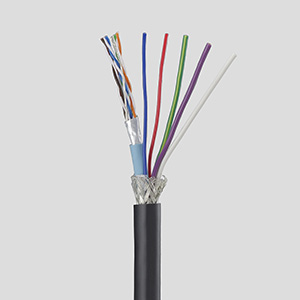

C1K-003F C1K-003F 断面図
C1K-003F
0.1mm2
I/O		 0.1mm2
通信		 0.5mm2
電源		 0.5mm2
アース		 LAN
ケーブル		 合計芯数
2芯 - 2芯 1芯 4P 13
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(I/O2芯+電源+ｱｰｽ+LAN)		 φ9.8 C1P-023P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003F 128.0 2,250
安全規格：UL(AWM)20276

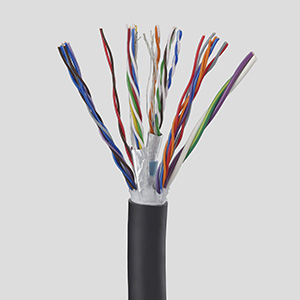

C1K-003G C1K-003G 断面図
C1K-003G
0.1mm2
I/O		 0.1mm2
通信		 0.5mm2
電源		 0.5mm2
アース		 LAN
ケーブル		 合計芯数
8P
(16芯)		 4P
(8芯)		 2芯 1芯 4P 35
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(通信+I/O16芯+電源+LAN+アース)		 φ13.5 C1P-029P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003G 188.0 4,500
安全規格：UL(AWM)20276

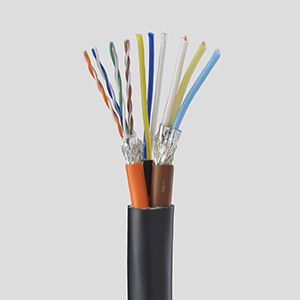

C1K-003H C1K-003H 断面図
C1K-003H
0.1mm2
I/O		 CC-Link
ケーブル		 0.5mm2
電源		 0.5mm2
アース		 LAN
ケーブル		 合計芯数
- 3芯 2芯 1芯 4P 14
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(CC-Link+電源+LAN+アース)		 φ15.4 C1P-025P φ28
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003H 236.0 3,980

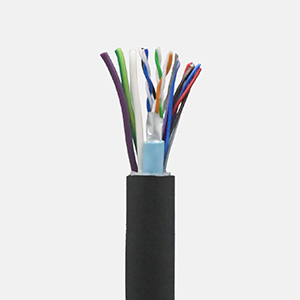

C1K-003J C1K-003J 断面図
C1K-003J
0.1mm2
I/O		 CC-Link
ケーブル		 0.5mm2
電源		 0.5mm2
アース		 LAN
ケーブル		 合計芯数
5P
(10芯)		 - 2芯 1芯 4P 21
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(I/O10芯+電源+アース+LAN)		 φ12 C1P-024P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-003J 146.5 3,800
安全規格：UL(AWM) 20276
C1K-001 C1K-001 断面図
C1K-001
0.25mm2
I/O		 0.25mm2
通信		 0.5mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
16P
(32芯)		 4P
(8芯)		 2芯 - - 42
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(通信 + I/O 32芯 + 電源)		 φ15.6 C1P-026P φ28
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-001 300.0 3,750
C1K-002 C1K-002 断面図
C1K-002
0.25mm2
I/O		 0.25mm2
通信		 0.5mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
12P
(24芯)		 4P
(8芯)		 2芯 - - 34
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(通信 + I/O 24芯 + 電源)		 φ14.1 C1P-025P φ28
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-002 245.0 3,600
C1K-004 C1K-004 断面図
C1K-004
0.25mm2
I/O		 0.25mm2
通信		 0.5mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
3P
(6芯)		 4P
(8芯)		 2芯 - - 16
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(通信 + I/O 6芯 + 電源)		 φ10.3 C1P-023P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-004 154.0 2,200
C1K-005 C1K-005 断面図
C1K-005
0.25mm2
I/O		 0.25mm2
通信		 0.5mm2
電源		 0.75mm2
アース		 LAN
ケーブル		 合計芯数
7P
(14芯)		 - 2芯 - - 16
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(I/O 14芯 + 電源)		 φ8.9 C1P-022P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-005 107.0 1,400

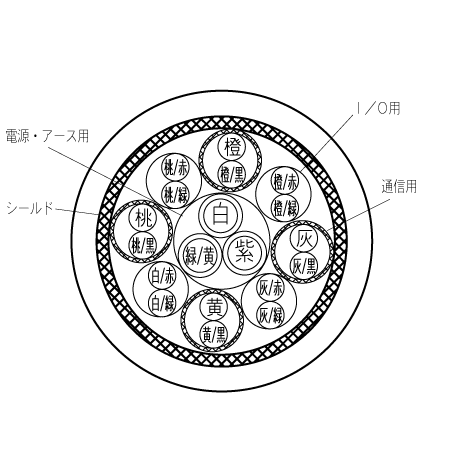

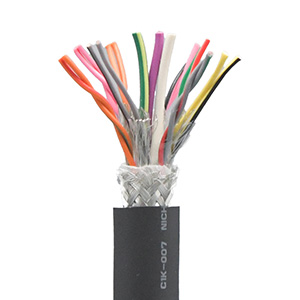

C1K-007 C1K-007 断面図
C1K-007NEW
0.25mm2
I/O		 0.25mm2
通信		 0.5mm2
電源		 0.5mm2
アース		 LAN
ケーブル		 合計芯数
4P
(8芯)		 4P
(8芯)		 2芯 1芯 - 19
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(通信+I/O8芯+電源+アース)		 φ12.5 C1P-024P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-007 221.0 3,800

安全規格：UL(AWM)

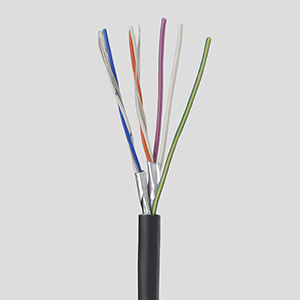

C1K-024 C1K-024 断面図
C1K-024
0.1mm2
I/O		 0.1mm2
通信		 0.3mm2
電源		 0.3mm2
アース		 LAN
ケーブル		 合計芯数
- 2P
(4芯)		 2芯 1芯 - 7
ケーブル名 仕上外径 対応
キャプコン		 キャプコン
穴径
複合ケーブル
(通信4芯+電源+ｱｰｽ)		 φ5.9 C1P-021P φ21
アイテムNo. 質量 (g/m) 税抜単価 (¥/m)
C1K-024 50 1,200
安全規格：UL(AWM)20276
