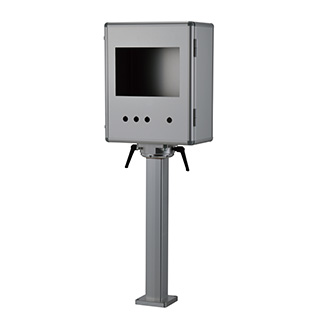

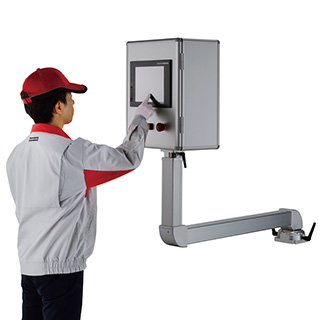

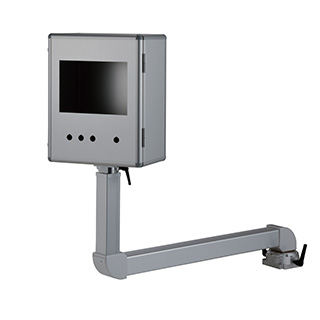

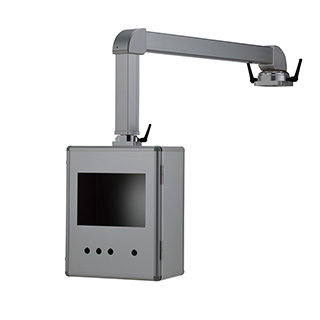

特長
-
1

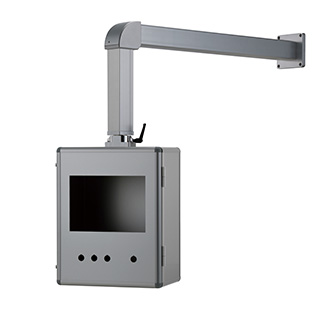

最大80kgの荷重に耐える高剛性
1万回旋回後も滑らかに動く高い耐久性を実現特許出願中のオリジナル構造、製法でSUSのモニターアーム史上最高の可搬性能と耐久性を実現。
さらに高精度マシニング加工と特殊コーティングの組み合わせにより、高重量の機器を接続してもガタつきのない滑らかな旋回を可能にしました。 -
2
吊り下げだけでなく持上げ方向の設置にも対応し設置自由度が向上
高剛性を生かし、吊り下げだけでなく持上げ方向の取付にも対応。あらゆる組み合わせ、取付け方で接続した機器を安定して支えます。
-
3
アーム旋回範囲を30°単位で調整可能
VESA規格（75×75/100×100）に対応しているので、さまざまなメーカー・機種のモニターを取付可能です。
旋回角度調整用のオプションパーツも登場ターンマウントの最大旋回角度325°。
付属の角度調整プレートを30°単位で任意の位置に取り付け、モニターアームの旋回範囲を決めて使用します。 オプションの旋回角度調整プレートC/Dを使用することで、90°または160°に旋回を制限でき、モニターアームの旋回範囲をさらに細かく設定することが可能です。
据え付け後でも簡単に変更可能な為、レイアウトが変更になっても安心です。 -
4
ご注文後4営業日で出荷の短納期を実現
標準化されたフレーム、パーツ類を組み合わせる構造により、ご注文後4営業日で出荷し、素早くお届けします。
1 / 7
仕様
パーツの組み合わせで5タイプ10種類のモニターアームが作成できます
パーツラインアップ

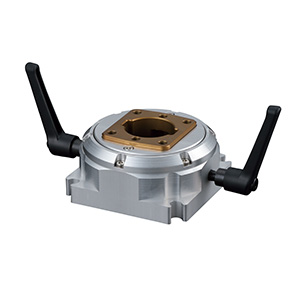

ターンマウントMAX
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 2.5kg
- 仕様 ：
- 325°旋回
- 付属品：
- 六角穴付ボルト（M8×40）6本
平座金（M8用）6枚 - 備考 ：
- 固定側に使用
エルボMAX
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 1.4kg
- 仕様 ：
- 曲がり角度90°
- 付属品：
- 六角穴付ボルト（M8×35）12本
平座金（M8用）12枚
ケーブル保護テープ 2枚 - 備考 ：
- 固定側に使用

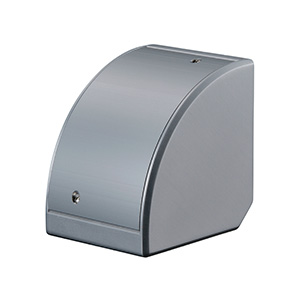

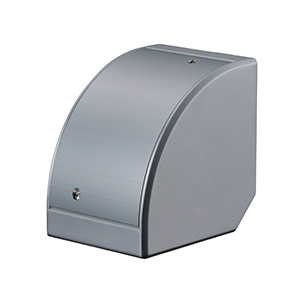

レデューサーエルボMAX
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 1.3kg
- 仕様 ：
- 曲がり角度90°
- 付属品：
- 六角穴付ボルト（M8×35）6本
六角穴付ボルト（M6×25）6本
平座金（M8用）6枚
平座金（M6用）6枚
ケーブル保護テープ 2枚 - 備考 ：
- ボックス側に使用

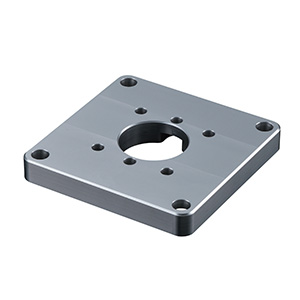

フィックスマウントMAX
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 1kg
- 仕様 ：
- 固定タイプ
- 付属品：
- 六角穴付ボルト（M8×35）6本
平座金（M8用）6枚 - 備考 ：
- 固定側に使用

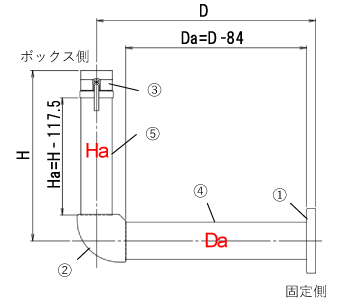

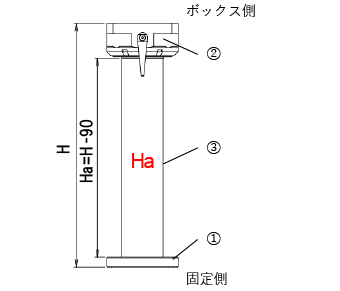

組み合わせ例 タイプ 1
組み合わせ例 タイプ 2
組み合わせ例 タイプ 3

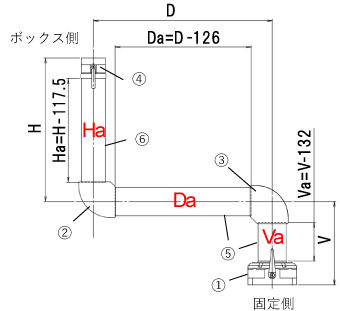

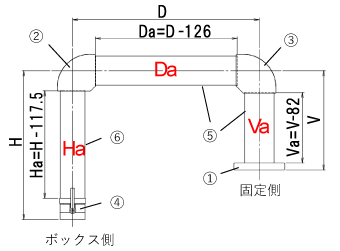

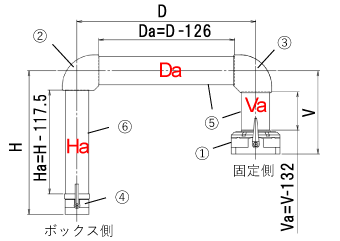

3MAX-d
| No. | 名称 | アイテムNo. | 数量 |
| ① | フィックスマウントMAX | C1A-XF0 | 1 |
| ② | レデューサーエルボMAX | C1A-XL1 | 1 |
| ③ | エルボMAX | C1A-XL0 | 1 |
| ④ | ターンマウントML(ボックス側) | C1A-RC1 | 1 |
| ⑤ | ダクトMAX（Da）70～1474mm | C1A-XT1 | 1 |
| ダクトMAX（Va）70～268mm | C1A-XT1 | 1 | |
| ⑥ | ダクトML（Ha）44～682.5mm | C1A-RT1 | 1 |

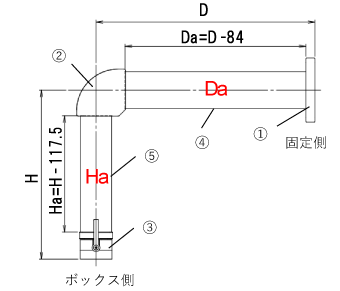

| 寸法 | Max.(mm) |
| H | 600（※800） |
| D | 1600 |
| V | 350 |
※張り出し長Dが1000mm以下の場合

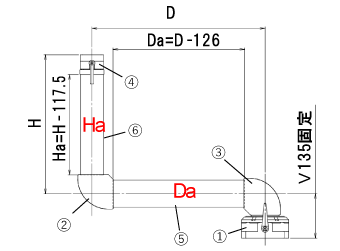

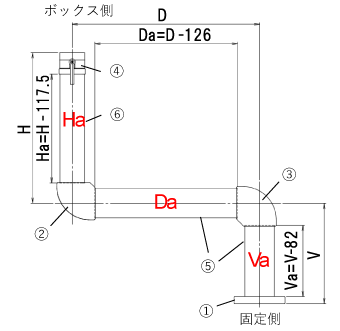

3MAX-u
| 寸法 | Max.(mm) |
| H | 800 |
| D | 1000 |
| V | 350 |
※V+H=800mm以下
組み合わせ例 タイプ 4
4MAX-d
| No. | 名称 | アイテムNo. | 数量 |
| ① | ターンマウントMAX | C1A-XC0 | 1 |
| ② | レデューサーエルボMAX | C1A-XL1 | 1 |
| ③ | エルボMAX | C1A-XL0 | 1 |
| ④ | ターンマウントML(ボックス側) | C1A-RC1 | 1 |
| ⑤ | ダクトMAX（Da）70～1474mm | C1A-XT1 | 1 |
| ダクトMAX（Va）70～218mm | C1A-XT1 | 1 | |
| ⑥ | ダクトML（Ha）44～682.5mm | C1A-RT1 | 1 |
| 寸法 | Max.(mm) |
| H | 600（※800） |
| D | 1600 |
| V | 350 |
※張り出し長Dが1000mm以下の場合

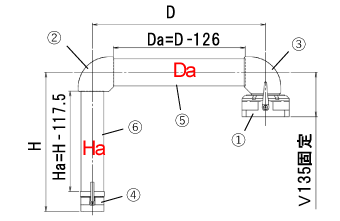

4MAX-u
| 寸法 | Max.(mm) |
| H | 800 |
| D | 1000 |
| V | 350 |
※V+H=800mm以下
組み合わせ例 タイプ4 Vmin
オプションパーツラインアップ

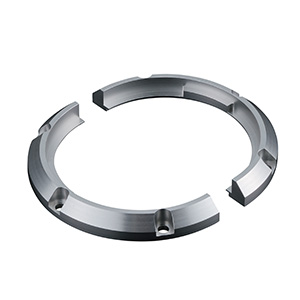

角度調整プレートC/D
（90度/160度）
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 165g
- 仕様 ：
- 90°または160°角度規制用
- 適合 ：
- C1A-XC0

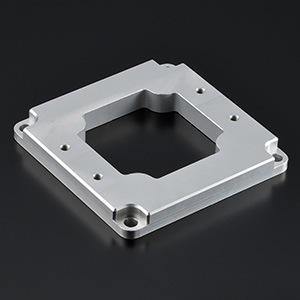

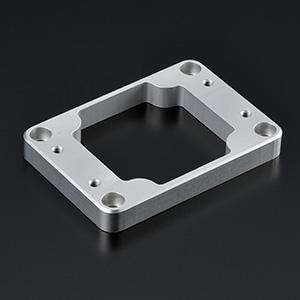

取付ピッチ変換プレート
■素材／技術データ
- アルミ
- 質量 ：
- 2.6kg
- 仕様 ：
- 取付ピッチ□180,□157.2を
□120に変換 - 付属品：
- 六角穴付ボルト（M12×40）4本
平座金（M12用）4枚

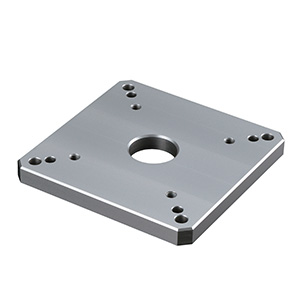

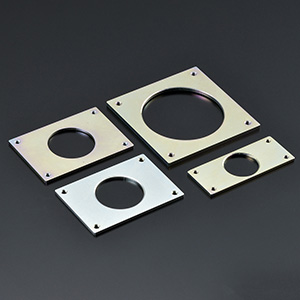

タッププレート
■素材／技術データ
- 材質 ：
- 鉄 三価クロメートメッキ

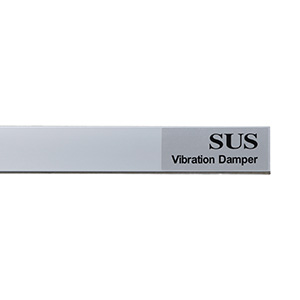

制振材オプション
制振材（4枚セット）
■素材／技術データ
- 材質：
- SUS304+アクリル系テープ
- 質量：
- [C1A-CLD1] 600mm … 0.5kg/セット
[C1A-CLD2] 900mm … 0.8kg/セット
[C1A-CLD3] 1200mm … 1.0kg/セット

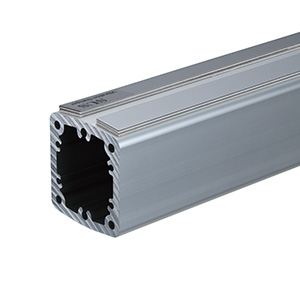

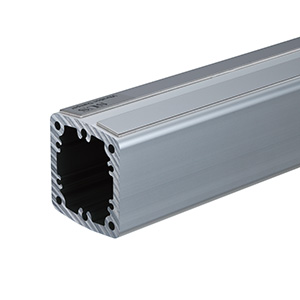

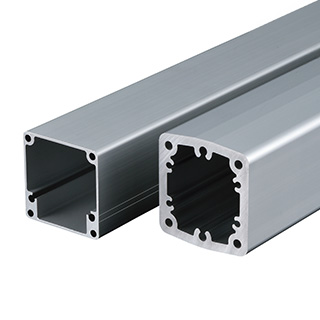

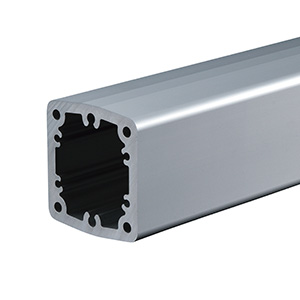

ダクトMAX（制振材600mm）
■素材／技術データ
- アルミ
- 材質 ：
- アルミ
- 質量 ：
- 6.4kg/m + 0.5kg
- 切断長さ：
- 874～1600mm
- 仕様 ：
- C1A-XT1に制振材600mmを施工

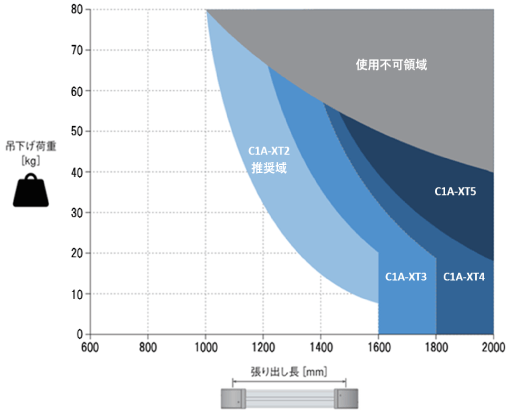

制振材付きダクト選定めやす
各タイプ吊下げ取付には揺れを低減するための制振材付きダクト (張り出しDa用)を用意しています。
以下の選定グラフより、吊り下げ仕様に合わせ選定してください。
注意事項：
・制振材はアームに生じた揺れを減衰させるためのものであり、発生を抑制するものではありません。
・揺れの減衰効果はターンマウント取り付け先の剛性やボックスを含むモニターアームの仕様、形態によって異なります。
・ダクトMAX（Da）専用です。その他部位への施工は適用していません。
技術データ
ダクト長別の可搬質量
1MAX-d
1MAX-u
| アーム長（Hmm） | ||||
| アーム長（Dmm） | 750 | 1000 | 1250 | 1500 |
| 可搬重量 kg |
80<785> | |||
2MAX-d
| H～600mm（※H～800mm） | ||||
| アーム長（Dmm） | 800 | 1000 | 1600 | 2000 |
| 可搬重量 kg |
80<785> | 50<490> | 40<392> | |
※張り出し長Dが1000mm以下の場合
2MAX-u
| H～800mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量 kg |
40<392> | |||
3MAX-d
| V～350mm / H～600mm （※H～800mm） |
||||
| アーム長（Dmm） | 500 | 800 | 1000 | 1600 |
| 可搬重量 kg |
40<392> | 25<245> | ||
※張り出し長Dが1000mm以下の場合
3MAX-u
| ※V～350mm / H～800mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量 kg |
40<392> | |||
※V+H＝800mm以下
4MAX-d
| V～350mm / H～600mm （※H～800mm） |
||||
| アーム長（Dmm） | 500 | 800 | 1000 | 1600 |
| 可搬重量 kg |
40<392> | 25<245> | ||
※張り出し長Dが1000mm以下の場合
4MAX-u
| ※V～350mm / H～800mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量 kg |
40<392> | |||
※V+H＝800mm以下
4MAX-d Vmin
| H～600mm（※H～800mm） | ||||
| アーム長（Dmm） | 800 | 1000 | 1600 | 2000 |
| 可搬重量 kg |
80<785> | 50<490> | 40<392> | |
※張り出し長Dが1000mm以下の場合
4MAX-u Vmin
| H～800mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量 kg |
40<392> | |||

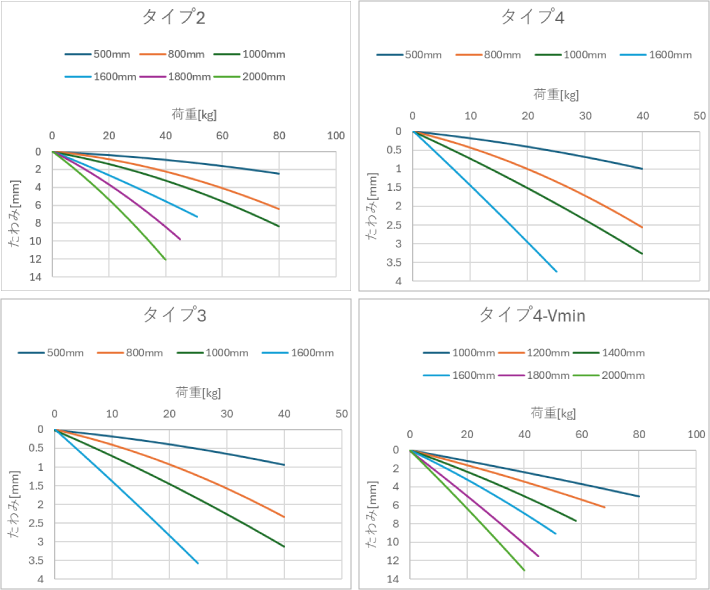

張り出し長別たわみ目安
ご使用にあたっての注意事項
-
組立の際は付属の六角穴付ボルトを使用して適正トルクで締結してください。
適正締結トルク M5 7.4Nm±10% M6 15Nm±10% M8 24.9Nm±10% - 本体を機器などに取り付ける際は取付面の強度を十分考慮し、六角穴付ボルトでゆるみがないよう締め付けてご使用ください。
- ダクト長別可搬荷重を超えて使用しないでください。
また、故意にぶらさがったり、急旋回させるなど衝撃荷重は避けてください。破損の原因になります。 - ターンマウントのクランプレバーをロックした状態で無理に旋回させないでください。
- エルボMLの直角公差は90°±1°です。
- 本製品に防水機能はございません。
- 取扱説明書をよく読んで作業してください。
