特長
-
1
軽量・スリムで高いパフォーマンスを実現

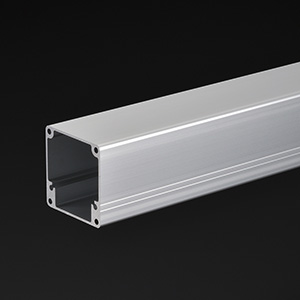

ダクトフレームのサイズは従来のＭサイズとほぼ同等のスリムな69ｘ69mmで、従来のLサイズに近い可搬重量を実現しました。国内自社工場で押し出している軽量、高剛性のオリジナル製品です。
-
2
旋回角度は最大325度
旋回角度は最大325度。角度調整プレートは90度単位で方向を変更でき、モニターアームの旋回範囲を選択できます。オプションの「角度調整プレートC/D」を使用すると90度または160度に制限することもできます。
-
3
用途や取付方に応じて選べるラインアップ

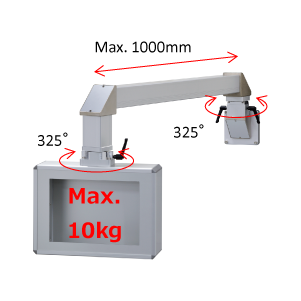

ダクトフレームの長さは1mm単位で長さ指定が可能なのでフィックスマウントなどのパーツを選んでお客さまの用途にピッタリサイズのモニターアームをご注文いただけます。
-
4
壁などの垂直面への取付が可能
モニターアームMLを壁などの垂直面に取り付けできます。
垂直面取付側、ボックス側どちらも旋回角度は最大325度に対応し、あらゆる角度から操作が可能です。 -
5

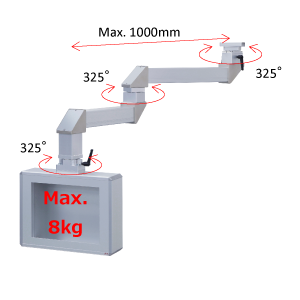

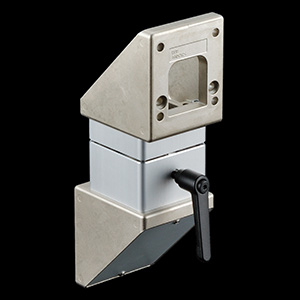

フォールディングジョイントで自在に調整

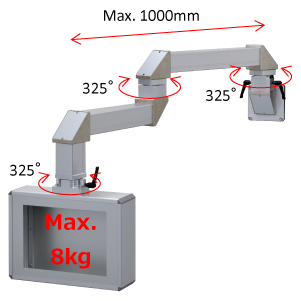

フォールディングジョイント（中間関節）を使用すれば円弧移動に加えて、平行移動も可能となるため、自由な位置で操作ボックスを使うことができます。
-
6

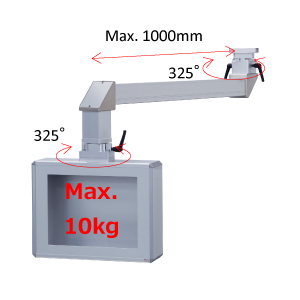

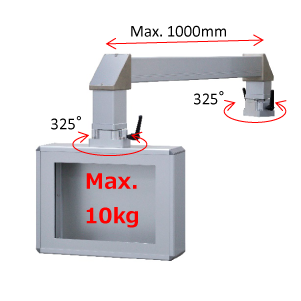

吊り下げ取付が可能になりました
スリムで可搬能力に優れたモニターアームMLを吊り下げ取り付けできるようになりました。
吊り下げ側、ボックス側どちらも旋回角度は最大325度に対応し、あらゆる角度からの操作に便利です。
1 / 7
仕様
パーツの組み合わせで5タイプのモニターアームが作成できます。
パーツラインアップ

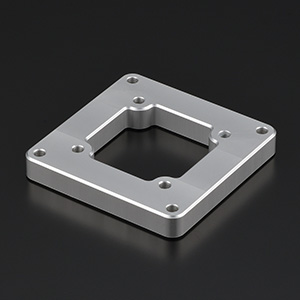

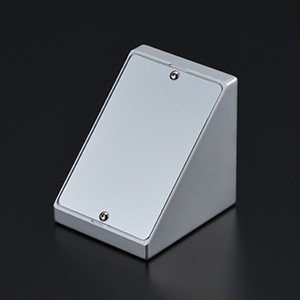

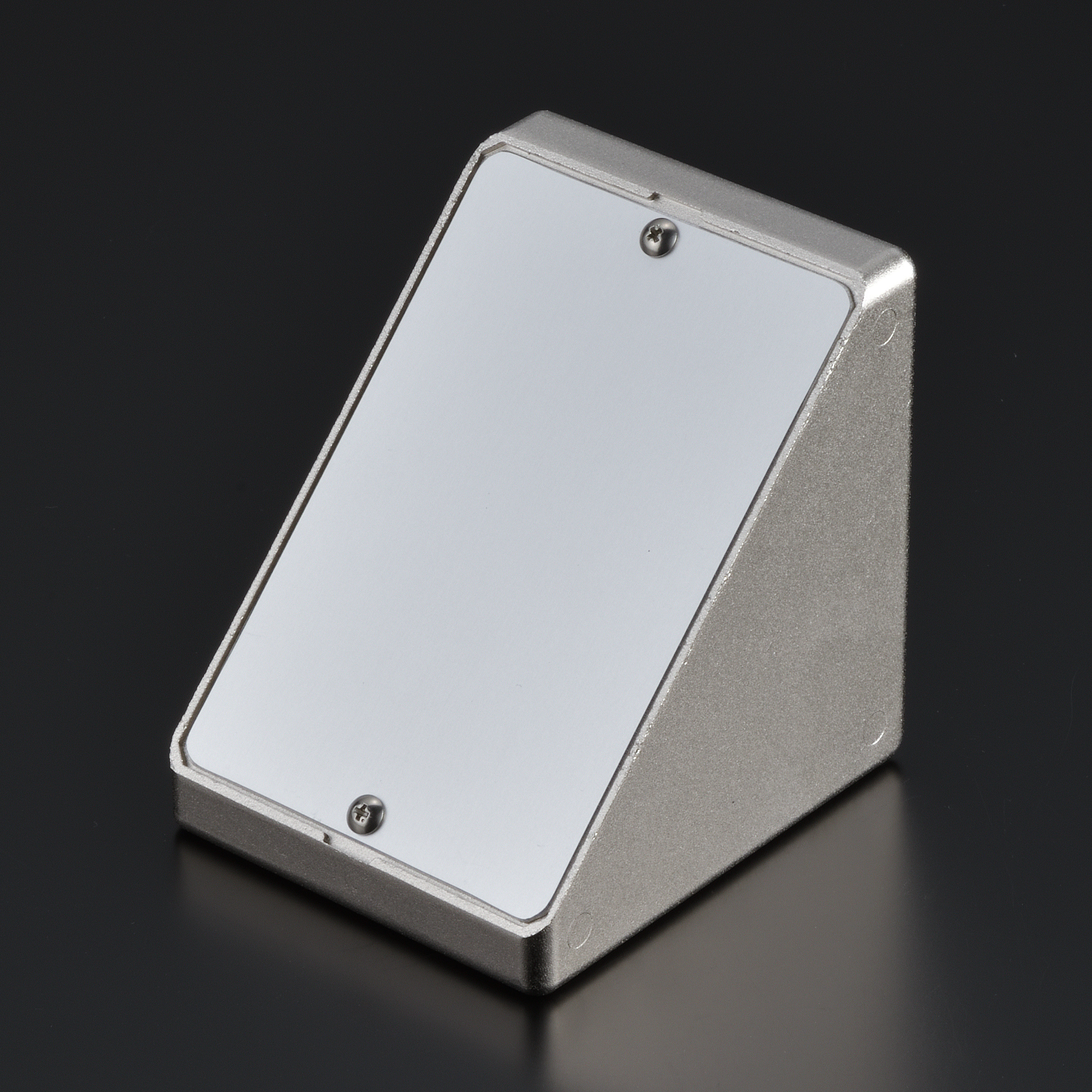

エルボML
（無電解ニッケルめっき）
■素材／技術データ
- 材質 ：
- 本体：アルミ
- カバー：アルミプレート
- 質量 ：
- 0.45kg
- 仕様 ：
- 曲がり角度90°
- 付属品：
- 六角穴付ボルト（M6×25）8本
六角穴付ボタンボルト（M6×18）2本

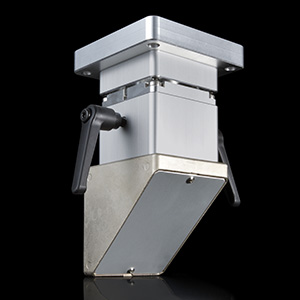

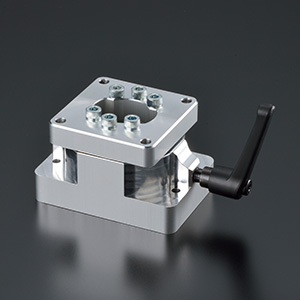

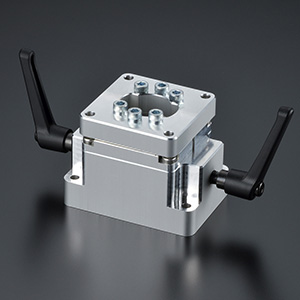

ターンマウントML
吊り下げ取付
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 1.8kg
- 仕様 ：
- 325°旋回 ※1
- 付属品：
- 六角穴付ボルト（M6×25）12本

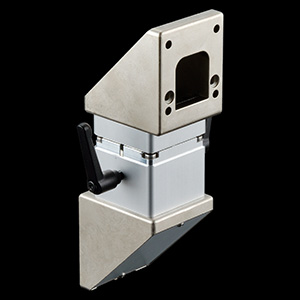

ターンマウントML垂直面取付
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 1.8kg
- 仕様 ：
- 325°旋回 ※1
- 付属品：
- 六角穴付ボルト（M6×25）16本
六角穴付ボタンボルト（M6ｘ18）2本

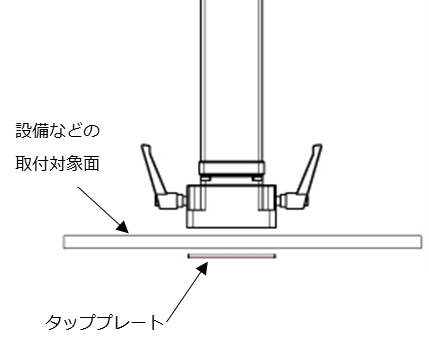

- 壁面等の垂直面が回転部と干渉する場合には
ターンマウントML垂直面取付板を使用して
ください。使用しない場合325°の旋回が制限
されます。

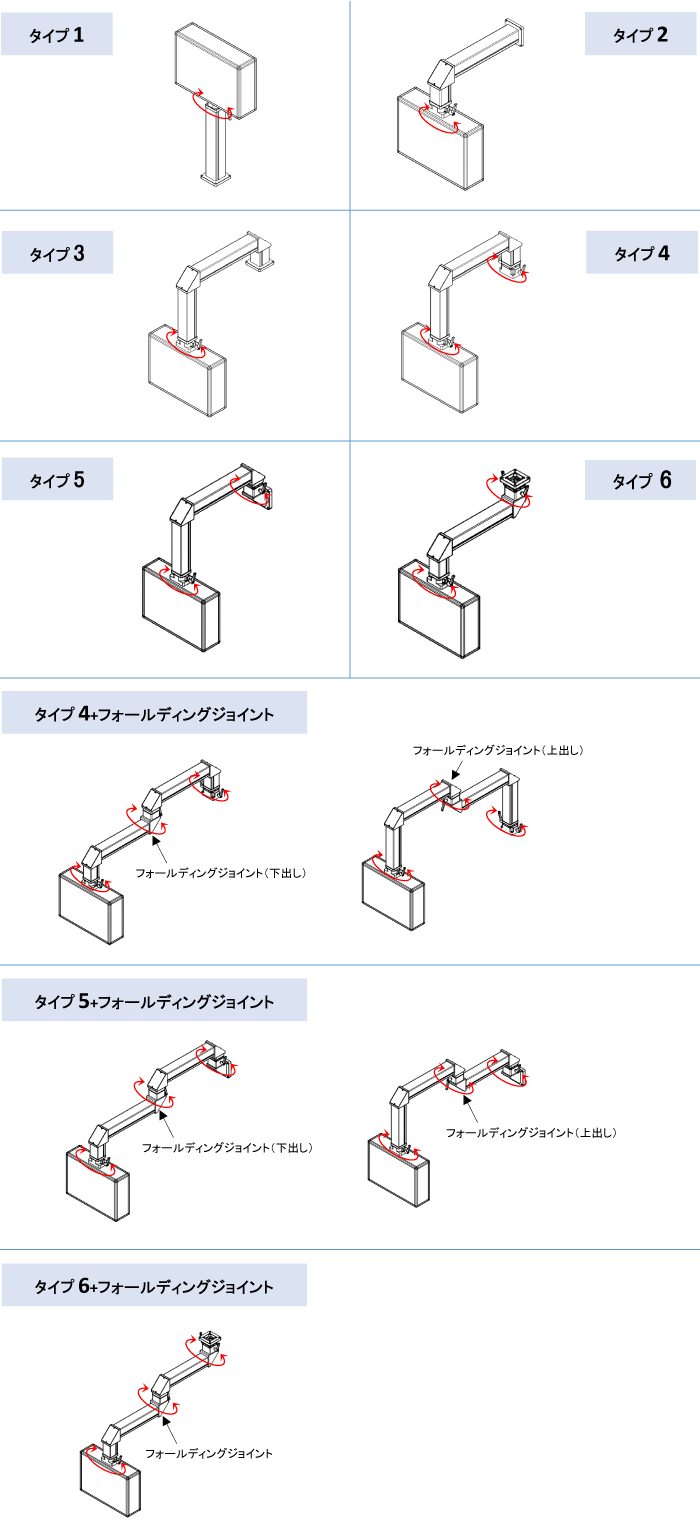

組み合わせ例 タイプ 1

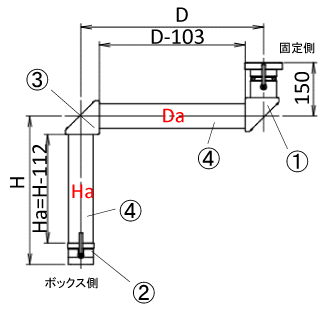

組み合わせ例 タイプ 2
組み合わせ例 タイプ 3
組み合わせ例 タイプ 4
組み合わせ例 タイプ 5
組み合わせ例 タイプ 6

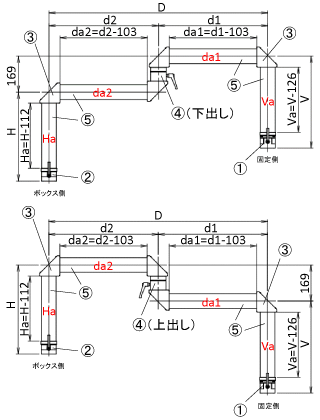

組み合わせ例 タイプ 4+フォールディングジョイント

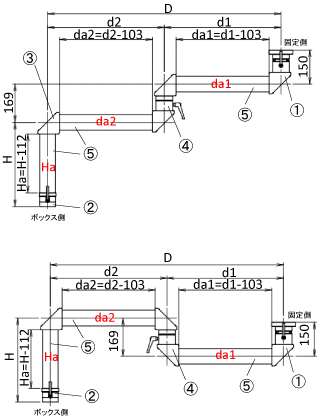

組み合わせ例 タイプ 5+フォールディングジョイント
組み合わせ例 タイプ 6+フォールディングジョイント
オプションパーツラインアップ

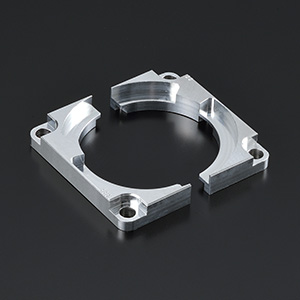

角度調整プレートC/D
（90度/160度）
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 46ｇ
- 仕様 ：
- 90°/160°
- 適合 ：
- C1A-RC0/C1A-RC2K

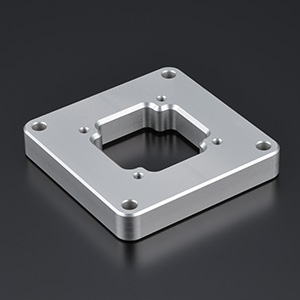

取付プレートML
（D105用）
■素材／技術データ
- 材質 ：
- アルミ
- 質量 ：
- 102g
- 仕様 ：
- TBOX D105用
- 付属品：
- 六角穴付ボルト（M5ｘ30）4本

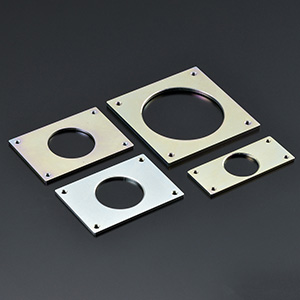

タッププレート（C1B-610B）
取付プレートとタッププレートの使用例
技術データ
ダクト長別の可搬荷重

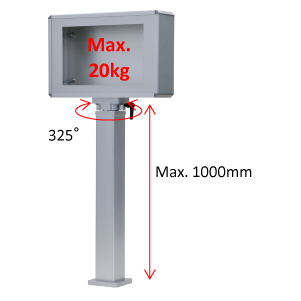

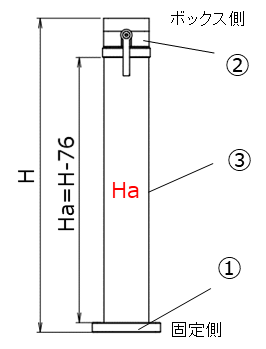

タイプ1
| アーム長（Hmm） | ||||
| 400 | 600 | 800 | 1000 | |
| 可搬重量（kg） | 20 | |||

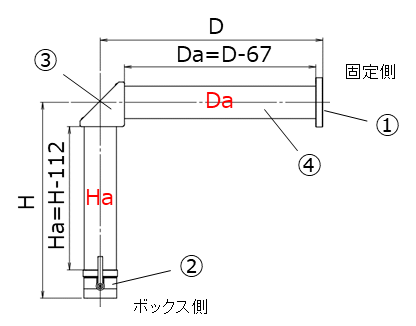

タイプ2
| H～600mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量（kg） | 20 | 12.5 | 10 | |

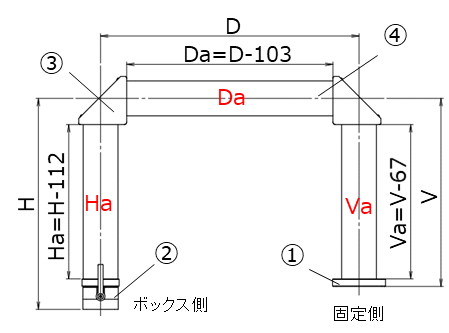

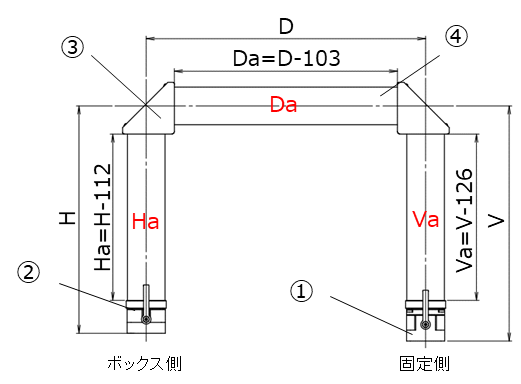

タイプ3
| V～300mm / H～600mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量（kg） | 20 | 12.5 | 10 | |
タイプ4
| V～300mm / H～600mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量（kg） | 20 | 12.5 | 10 | |

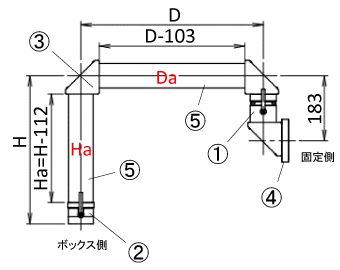

タイプ5
| H～600mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量（kg） | 20 | 12.5 | 10 | |
タイプ6
| H～400mm | ||||
| アーム長（Dmm） | 400 | 500 | 800 | 1000 |
| 可搬重量（kg） | 20 | 12.5 | 10 | |
タイプ4+フォールディングジョイント
| V～300mm / H～400mm | ||
| アーム長（Dmm） | 800 | 1000 |
| 可搬重量（kg） | 10 | 8 |

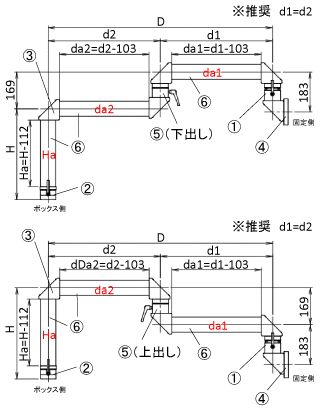

タイプ5+フォールディングジョイント
| H～400mm | ||
| アーム長（Dmm） | 800 | 1000 |
| 可搬重量（kg） | 10 | 8 |
タイプ6+フォールディングジョイント
| H～400mm | ||
| アーム長（Dmm） | 800 | 1000 |
| 可搬重量（kg） | 10 | 8 |
モニターアームダクトタイプMLサイズとMサイズ/Lサイズの互換表
ピッチ及びボルトサイズによる互換性
| 機器への固定穴ピッチ 及びボルトサイズ |
ダクトフレーム 取付けピッチ |
|||||
| サイズ | L (C1A-BC2) |
M (C1A-BC1) |
M (C1A-BC10) |
L (C1A-BT2) |
M (C1A-BT1) |
|
| ML | ターンマウント 固定側 (C1A-RC0) | × | × | × | × | × |
| ターンマウント BOX側 (C1A-RC1) | × | × | 28x85適合 | × | × | |
| フィックスマウント (C1A-RF0) | ○ | × | × | × | × | |
| エルボ (C1A-RL0) | × | × | × | × | × | |
| ダクト (C1A-RT1) | × | × | × | × | × | |
TBOXへの取付互換性

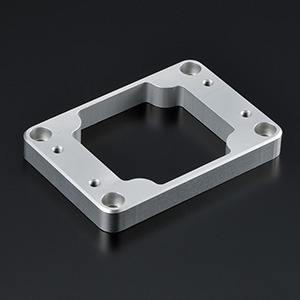

| D65 | TBOX用ターンマウントMの 取付穴28×85mmに適合 |
| D85 | |
| D105 | TBOX用ターンマウントLの取付穴55×85mmに C1A-CF4Kを使用して適合 |

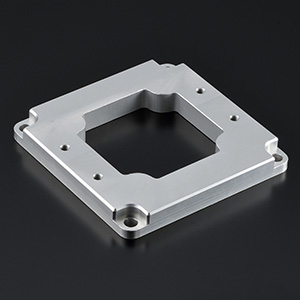

| F352 | モニターアームL用取付穴90×90mmに C1A-CF5Kを使用して適合 |
| F353 | |
| C500 | |
| C600 |
角度調整によるたわみ抑制方法
- タイプ1、タイプ2はたわみ量の調整はできません。
- ダクトフレームの水平角度を調整する際はエルボ内の水平角度調整穴よりボルト頭の高さで調整してください。
ご使用にあたっての注意事項
-
組み立ての際は付属の六角穴付ボルトを使用して適正締結トルクで締結してください。
適正締結トルク M5：7.4Nm±10% M6：15Nm±10% - 本体を機器などに取り付ける際は取付面の強度を十分考慮し、六角穴付ボルトでゆるみがないよう締め付けてご使用ください。
- ダクト長別可搬荷重を超えて使用しないでください。
また、故意にぶらさがったり、急旋回させるなど衝撃荷重は避けてください。破損の原因になります。 - ターンマウントのクランプレバーをロックした状態で無理に旋回させないでください。
- エルボMLの直角公差は90°±1°です。
- 本製品に防水機能はございません。
- 取扱説明書をよく読んで作業してください。
