グリーンフレームLスロットブラック l=100～4000mm

個数

・グリーンフレームLスロット（GFF-004）のブラックタイプ。10mm幅のスロットがあるフレームで、Tナットを挿入して、いろいろなパーツをビス固定で取付けることができます。
・切断面は黒アルマイト処理されていません。

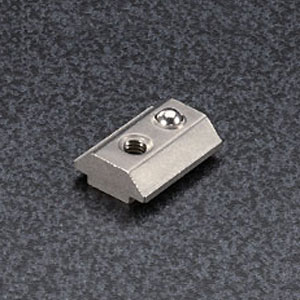

・専用STナット（スベリ止めキャップ付）はSTナットL(M8・M6・M5・M4）です。
・対応フレームキャップ：GFLスロットインナーキャップ/ハード
アウターキャップ

仕様・ダウンロード

材質アルミ押出材黒アルマイト処理環境 RoHS10対応品断面2次モーメント Ix＝1.19×10⁴mm⁴ Iy＝1.99×10⁴mm⁴ 断面係数 Zx＝0.96×10³mm³ Zy＝1.42×10³mm³ 単位質量 0.68kg/m
カタログ	GF アルミパイプ構造材 (GF 202) P54
CADデータ	全て選択 STEP DXF(圧縮) DXF IGES SOLIDWORKS Parasolid
