アルミフレームパイプフレーム(GF) GF アルミパイプ構造材フレーム

GFF-403

グリーンフレームS　F22

個数

・フラット部にパーツコンテナ（P172)を取り付けて使用したり、ネームプレートとしても利用できます。
・100mm未満（30mmまで）の切断対応可能です。
・切断の指定は0.1mm単位で指定可能です（切断公差は±0.5mm)。
・アルマイトなしも特注可能です。

よく一緒に購入されている製品

一覧へ

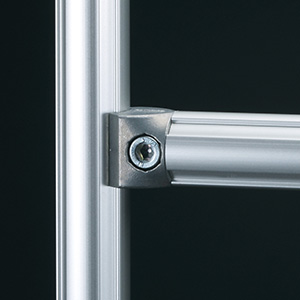

GFJ-B66

マルチコネクタインナー型S ADC

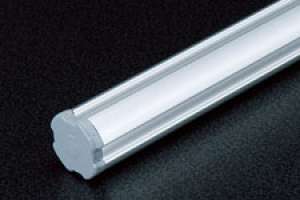

GFA-403

インナーキャップS
GFJ-E76

GFS-GFコネクタインナー型
GFJ-B55

クロスコネクタS

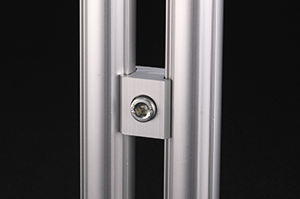

GFJ-A55

ダブルコネクタS

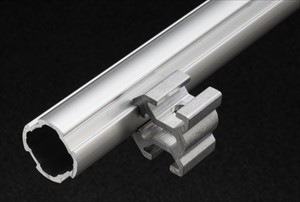

GFJ-B97

ボードホルダS

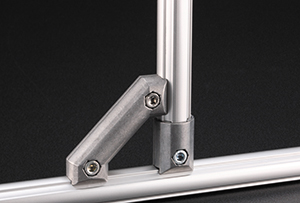

GFJ-A72

ポイントコネクタS
GFA-A81

パーツコンテナS

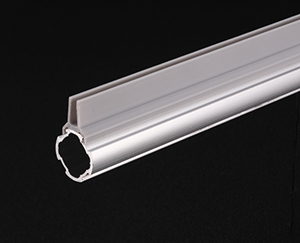

GFA-815G

パネルホールドS（ｔ=3）l=100mm～2000mm

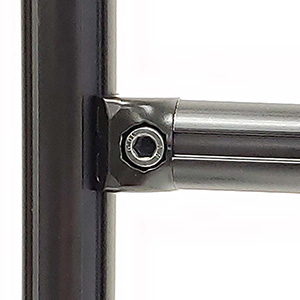

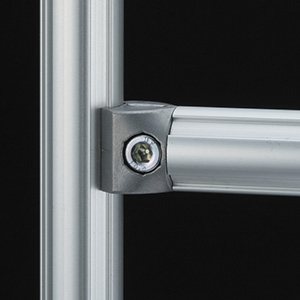

GFJ-244

マルチコネクタインナー型S R

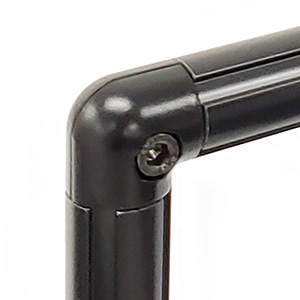

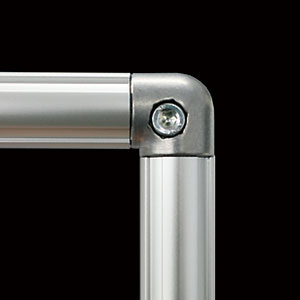

GFJ-C38

アングルコネクタインナー型S
GFJ-B50

ダブルコネクタN-S
GFJ-B26

クロスコネクタN-S

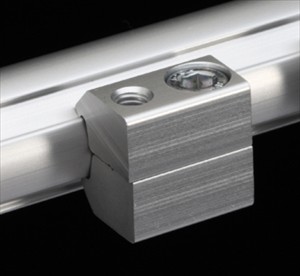

GFJ-B70

コネクタピースSトップ

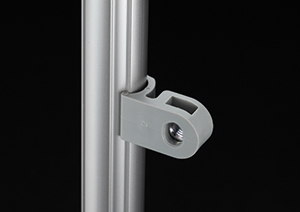

GFJ-A62

プレートコネクタS
GFJ-B89

ポイントコネクタN-S
GFA-A50

パーツコンテナ

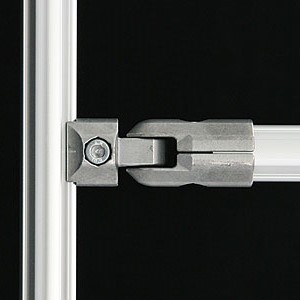

GFJ-C81

リンクコネクタS H

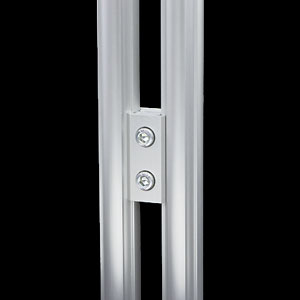

GFJ-D74

ダブルコネクタS L40

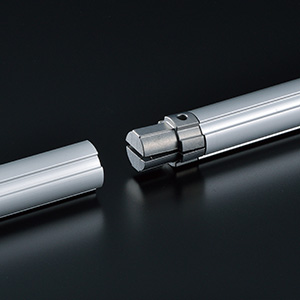

GFJ-F08

ストレートコネクタS（アルミ製）

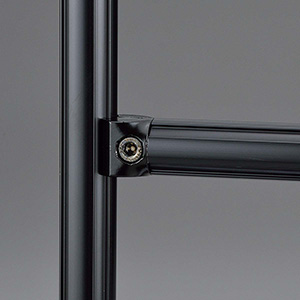

GFJ-B66B

マルチコネクタインナー型S ブラック

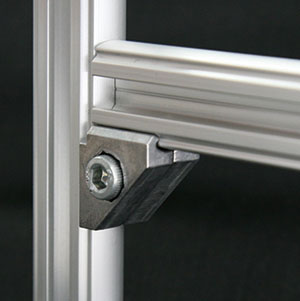

GFJ-C53

コーナーブラケットS

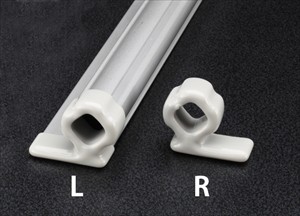

GFA-439R

グリーンフレームS F22エンドカバーL(レッド)
GFA-440R

グリーンフレームS F22エンドカバーR(レッド)

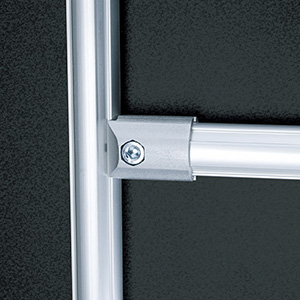

GFJ-018

マルチコネクタアウター型S

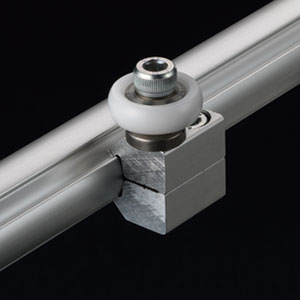

GFK-N25

ガイドローラーS 取付キットA

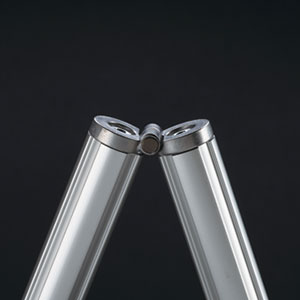

GFJ-D10

フォールディングコネクタS
GFP-014

GF抜差蝶番S-L
GFA-439G

グリーンフレームS F22エンドカバーL(グレー)
GFA-440G

グリーンフレームS F22エンドカバーR(グレー)

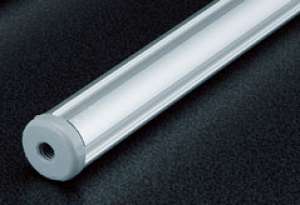

GFN-E07

フットコネクタS

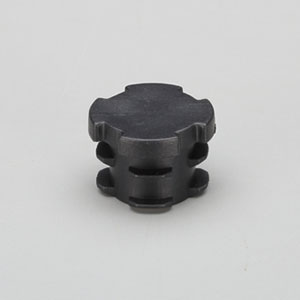

GFA-448

導電インナーキャップS

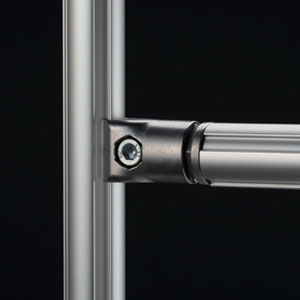

GFJ-D06

ピンコネクタS
GFJ-F22

マルチコネクタインナー型S-N

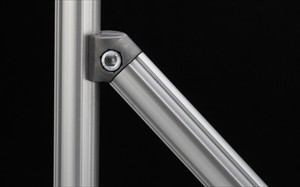

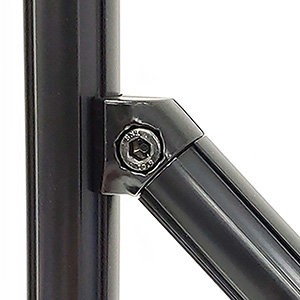

GFJ-248

45°コネクタインナー型S

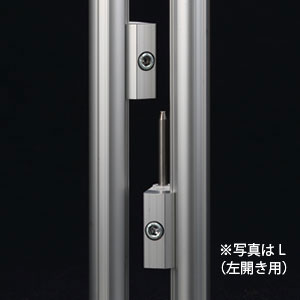

GFP-015

GF抜差蝶番S-R

仕様・ダウンロード

材質アルミ押出材アルマイト表面処理環境 RoHS10対応品断面2次モーメント Ix＝0.81×10⁴mm⁴ Iy＝0.86×10⁴mm⁴ 断面係数 Zx=0.43×10³mm³ Zy＝0.56×10³mm³ 単位質量 0.37kg/m 抵抗値のめやす 10^9-11Ω(帯電防止レベル)
カタログ	GF アルミパイプ構造材 (GF 202) P284
CADデータ	全て選択 STEP DXF(圧縮) DXF IGES SOLIDWORKS Parasolid
