新製品情報

2018年8月下旬スターターローラ 傾斜不要の水平搬送を実現!コンパクトな電動ローラー


特長1

取り付けるだけの簡単水平搬送

水平に設置したコロコンに高さを合わせて取り付けるだけで、手軽に水平搬送の動力を確保することができます。傾斜不要で、コロコン上のワークを10kgまで搬送可能です。
特長2

コンパクトボディ

本体の外形は120mmと、手のひらサイズ。コンパクトなので小型の装置にも活用できます。
特長3

すべてのコロコンに対応

取り付け高さの調整が可能なため、コロコンの種類を気にせずにお使いいただけます。
特長4

パーツ交換でらくらくメンテナンス

ローラー部とギア部はカセット式となっており、簡単に交換可能。メンテナンスも容易に行うことができます。
スターターローラ スターターローラ 動画

使用例

ワークの乗り移り 構成

本体の取り扱い
本体を設置する前の取り扱いとして、次の点に注意してください。
① 設置高さはコロコンのコロ高さに対して0mm ~ 0.5mm ローラーが高くなるように取り付けてください。
② 本体に過大な外力や、強い衝撃を与えないでください。
③ モータリードやコネクタ、センサケーブルを引っ張ったり、ねじったりしないでください。
④ 長時間、本体を強い磁場・強い磁気を帯びた物体のそばで保管しないでください。

外形図・価格

外形図
名称 アイテムNo. 単価 (¥)
スターターローラ XEM-030 19,000

動作

水平での乗り移り

動作手順

仕様

速度 417mm/s (10000PPS) 334mm/s (8000PPS) 250mm/s (6000PPS) 165mm/s (4000PPS)
可搬荷重 3kg (※1、※2) 6kg (※1、※2) 10kg (※1、※2) 10kg (※1、※2)
加減速 100ms
本体 アルミ押出材
減速 ギア 1/12.2
ローラー φ65 ゴム車
カバー ポリカーボネイト
モーター □42 ステッピングモータ(2相 ユニポーラ)
制御方式 スターターローラコントローラ
用途 水平・小傾斜時のワーク搬送

※1:水平設置のコロコン上の場合 ※2:衝撃のかかる使用は含まない。

オプション

スターターローラカセット
アイテムNo. 単価(¥)
GFA-D31 3,990
AC アダプタ(DC24V 1A)
アイテムNo. 単価(¥)
SUC-261 1,700
スイッチ(2 ボタン)
アイテムNo. 単価(¥)
XAK-S046 2,800
延長モータケーブル
アイテムNo. 単価(¥)
XAR-P01 2,500
スイッチケーブル
アイテムNo. 単価(¥)
XAR-P02 800
パワーユニット用スイッチケーブル2(3m)
アイテムNo. 単価(¥)
XAR-P04 1,400
パワーユニット用出力ケーブル(2m)
アイテムNo. 単価(¥)
SUC-191 1,080

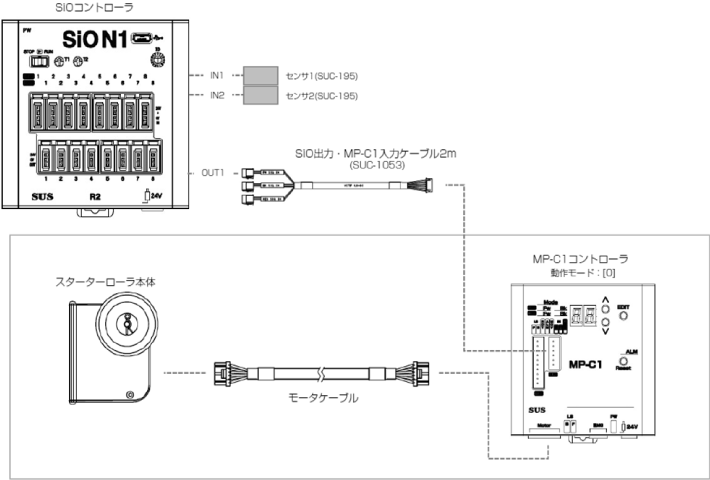

※ スターターローラにSiO2 を接続する場合には「パワーユニット用出力ケーブル(2m)」をご使用いただけます。
