'20/11/16発売 昇降フレーム・伸縮フレーム ラチェット式で簡単に長さの調整ができるフレームです。

特長1

工具不要の簡単長さ調整

ラチェット機構により、内側のフレームを引き上げるだけで、20mmピッチでの長さ調整が可能です。工具や追加のパーツが必要なく、フレーム単体で伸縮ができるため、組立の手間を削減するとともに、スマートに仕上がります。
特長2

急降下防止機能で安全にも配慮

フレームは最上段まで伸ばした後、さらに強く引き上げると、ロックが解除され最短の長さに戻ります。安全にも配慮し、ロックの解除後はゆっくりと縮む仕様です。
動きの調節方法はこちら
特長3

バリエーションの追加

伸縮フレームはストローク100㎜/200㎜/300㎜の3種類。伸縮フレームの両サイドにガイドを追加した昇降フレームはストローク200㎜/300㎜の2種類を展開。
用途に合わせて必要なサイズをお選びいただけます。
昇降フレーム ラチェットコネクタ

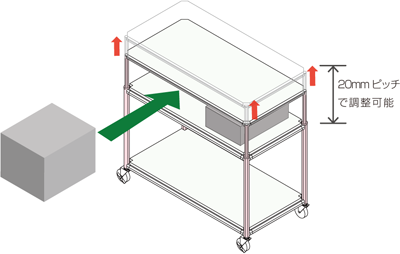

使用例

使用場所や使用者にあったお好みの高さに調整が可能です。
固定ノブやレバーがなくスッキリ！
ラチェット式で高さ調整も簡単！

■ 注意事項
  • ・縦(軸)方向のみご使用可能です。横(水平)方向やモーメントのかかる使い方はしないでください。
  • ・落下の危険性がありますので、物をのせた状態での高さ調整はしないでください。
  • ・上記のように伸縮フレームを4本使いする場合は、高さ調整時、水平に持ち上げてください。
    　斜めになってしまうと、上手く動作しない場合がございます。

製品ラインアップ

昇降フレーム

名称 昇降フレーム ストローク200mm
アイテムNo. GFA-F53
税抜単価（¥） 8,580
外観図（PDF） ■
名称 昇降フレーム ストローク300mm
アイテムNo. GFA-F60
税抜単価（¥） 9,394
外観図（PDF） ■

伸縮フレーム

名称 伸縮フレーム ストローク100mm
アイテムNo. GFA-F11
税抜単価（¥） 3,696
外観図（PDF） ■
名称 伸縮フレーム ストローク200mm
アイテムNo. GFA-F12
税抜単価（¥） 4,026
外観図（PDF） ■
名称 伸縮フレーム ストローク300mm
アイテムNo. GFA-F13
税抜単価（¥） 4,290
外観図（PDF） ■

操作方法

＜伸ばす場合＞
インナーパイプを引き上げると20㎜ピッチで上がります。
※引き上げが重くなるところが最上段となります。
※ストローク100mm/200mm/300mmの調整段階は
　それぞれ、5段階/10段階/15段階です。

＜縮める場合＞
最上段から、さらに強く引き上げるとロックが解除され、
ゆっくりと下がります。
※ロック解除後は最下段まで下げてからお好みの高さに
　あわせてください。

動きの調節方法

伸縮フレームのラチェット解除後（最上段よりさらに引き上げるとロックが解除されます）に

フレームを下げる際、動きが固くなった場合は、下記のお手入れをしていただきますと動きを

改善することができます。

■ 動きが固くなってしまったら・・・

布に油(潤滑油)を少量塗布し、Sフレームを全体的に
軽く拭いてください。

■ 油をつけすぎてしまったら・・・

お手入れの際に油をつけすぎてしまった場合は布に
アルコールを塗布し、Ｓフレームを全体的に拭いて
いただくとブレーキが効くようになります。
