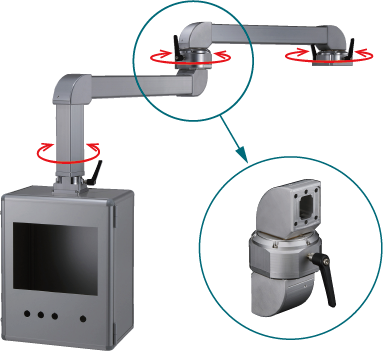

2026年9月29日発売 フォールディングジョイントMAX 最大可搬質量「80kg」のモニターアームMAXの設置自由度を向上させる新パーツが登場

設置自由度の向上

フォールディングジョイントを使用することで、単純な円弧移動では実現できない位置調整が可能。使用状況に合わせた位置調整が可能となり、作業性が大きく向上します。

高い耐久性とスムーズな旋回

特許出願中の独自構造と高精度加工により、SUS最高レベルの可搬性能と耐久性を実現。高重量でもガタつかず、1万回の旋回後も滑らかな動きを維持します。

旋回の範囲調整が可能

オプションプレートで90°または160°に旋回範囲を設定でき、据え付け後も簡単に変更可能です。

注文後4日目出荷という短納期

ご注文後4営業日での出荷を実現するモニターアームMAXのパーツとして短納期に対応。迅速な現場への設置を実現します。

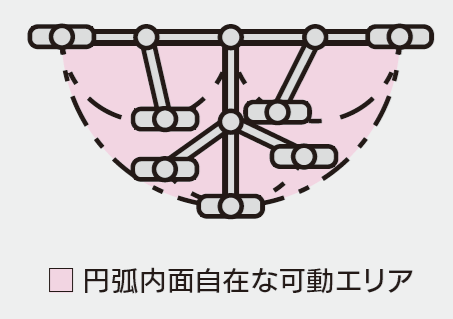

フォールディングジョイントを使用した場合の可動エリア

80kgの荷重に対応した「モニターアームダクトタイプMAX」の詳細は こちら

仕様

製品仕様

対応シリーズ	モニターアーム ダクトタイプMAX
名称	フォールディングジョイントMAX
アイテムNo	C1A-FJ5
税抜単価 (¥)	90,000

アームダクト長別の可搬質量

	H～600mm
アームダクト長（Dmm）	800	1000	1600	2000
可搬質量kg〈N〉	80〈785〉		50〈490〉	40〈392〉

素材／技術データ

材質	アルミ
質量	5.8kg
仕様	325°旋回
環境	RoHS10 対応品
付属品	六角穴付ボルト（M8×35）24本 平座金（M8用）24枚

このページの先頭へ▲

組み合わせ例

タイプ4MAX　Vmin+フォールディングジョイントMAX

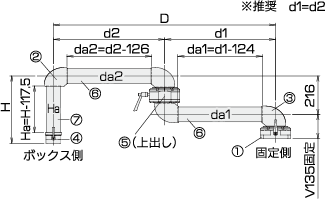

上出しタイプ

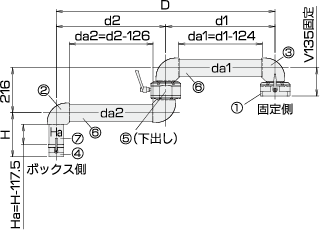

下出しタイプ

No.	名称	アイテムNo.	数量
①	ターンマウントMAX	C1A-XC0	1
②	レデューサーエルボMAX	C1A-XL1	1
③	エルボMAX(Vmin)	C1A-XL2	1
④	ターンマウントML（ボックス側）	C1A-RC1	1
⑤	フォールディングジョイントMAX	C1A-FJ5	1
⑥	ダクトMAX（da1）70～876mm	C1A-XT1	1
	ダクトMAX（da2）70～874mm		1
⑦	ダクトML（Ha）44～482.5mm	C1A-RT1	1

寸法	Min.(mm)	Max.(mm)
H	161.5	600
D	390	2000
