新製品情報
2026年7月31日発売

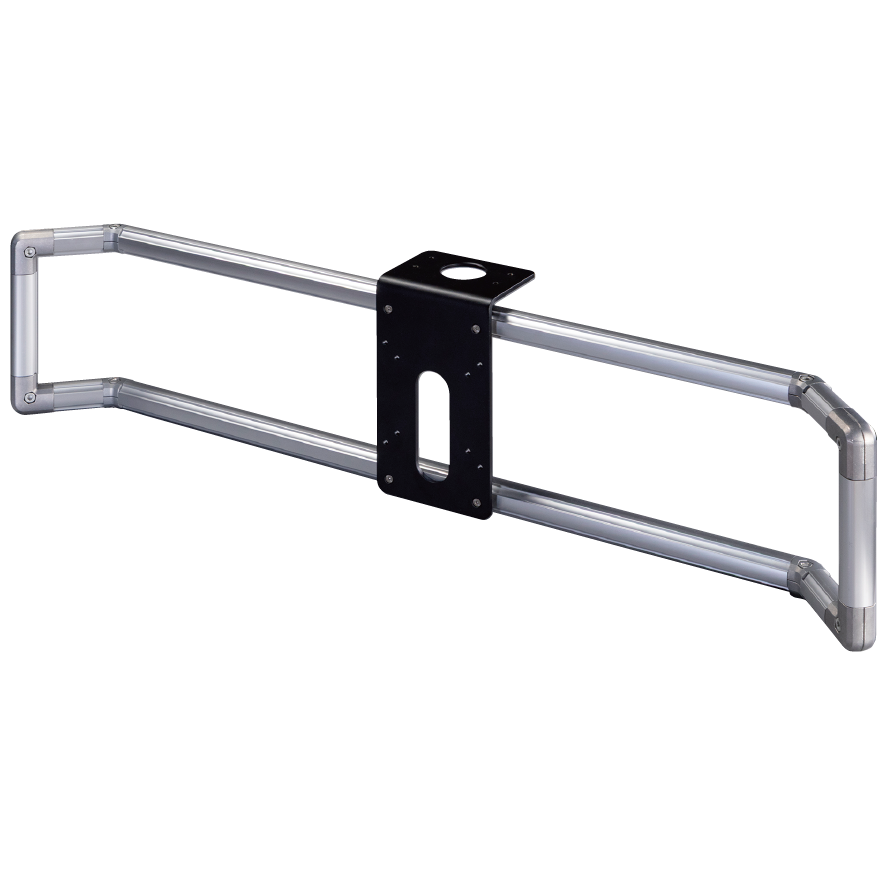

モニターマウント VESA 75/100
モニターアーム ダクトタイプML/MAX専用のモニター取付用製品です。

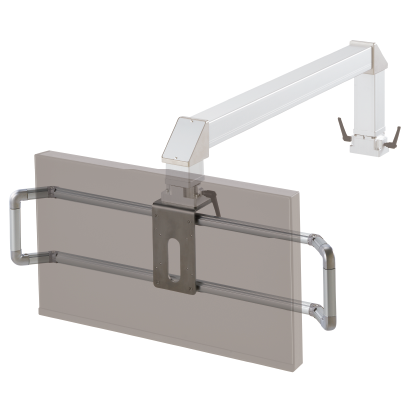

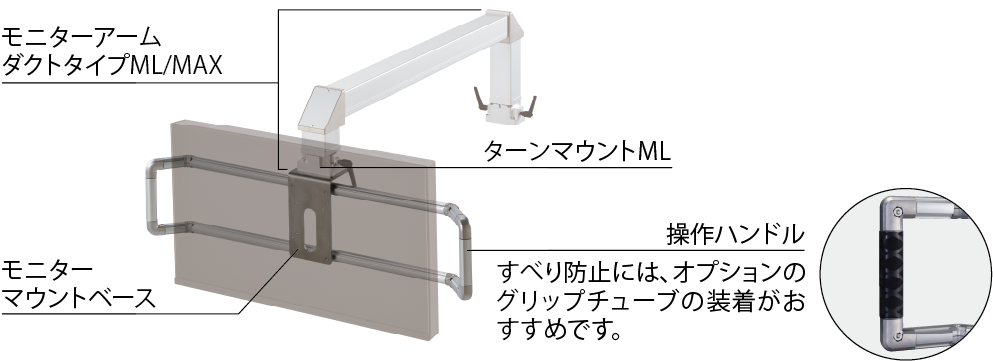

使用例
※モニターアーム側の接続には、ターンマウントMLを使用してください。（ML/MAX共通）
※モニターアームは別売りです。
※モニターアームの可搬質量範囲内でご使用ください。
※モニターは含みません。
※使用画像はイメージです。
このページの先頭へ▲
ラインアップ
取り付けるモニターサイズをご確認のうえ、選定してください。
| 対応シリーズ |
モニターアームタクトタイプ ML/MAX |
| 名称 |
モニターマウント VESA 75/100 |
| サイズ |
15インチ |
24インチ |
27インチ |
32インチ |
フリーサイズ |
| アイテムNo. |
C1A-M03 |
C1A-M04 |
C1A-M05 |
C1A-M06 |
C1A-M10 |
| 外観図 |
■ |
■ |
■ |
■ |
■ |
| L（mm） |
342 |
541 |
607 |
715 |
＜指定可能寸法＞
120～1,500 |
| 質量（kg） |
2.5 |
2.7 |
2.7 |
2.8 |
- |
※フリーサイズはL寸法をご指定ください。

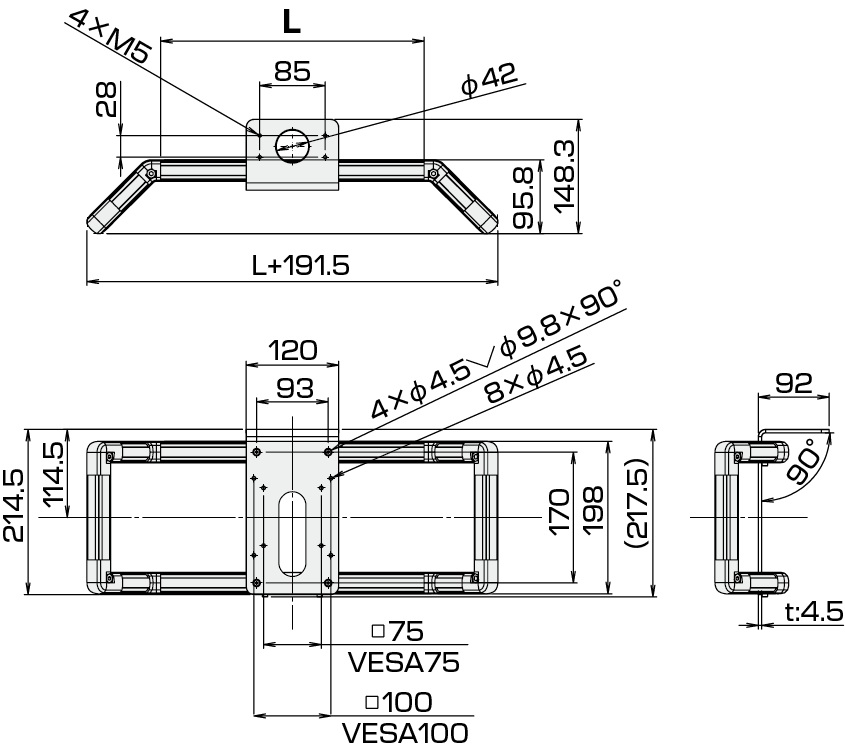

※図は15インチ用(L＝342)
キット内容
・モニターマウントベース VESA 75/100キット×１
・アングルコネクタインナー型×4
・135°コネクタインナー型×4
・グリーンフレーム×8
・GF取付コネクタキット×2
・六角穴付皿ボルトM4×10（ステンレス）×４
※本製品は部材出荷となります。
操作ハンドルが不要の場合は、「モニターマウントベース VESA 75/100キット」をご購入ください。
モニターマウントベース VESA 75/100キット
キット内容
・モニターマウントベース×１
・六角穴付ボルトM5×30（ステンレス）×４
・六角穴付ボルトM4×14黒（鉄）×４
・平ワッシャーM4黒（鉄）×4
・スプリングワッシャーM4黒（鉄）×4
■素材／技術データ
材質 ：
鉄（ブラック塗装）
質量 ：
1.1kg
このページの先頭へ▲
オプション

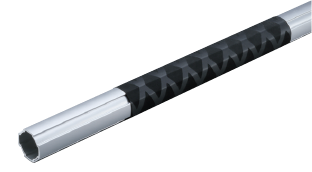

グリップチューブ
・グリップ部に取付可能な熱収縮チューブ
・サイズ 内径35mm 全長500mm
・必要な寸法に切断してご使用ください
■素材／技術データ
材質 ：
合成ゴム
質量 ：
38g
