新製品情報

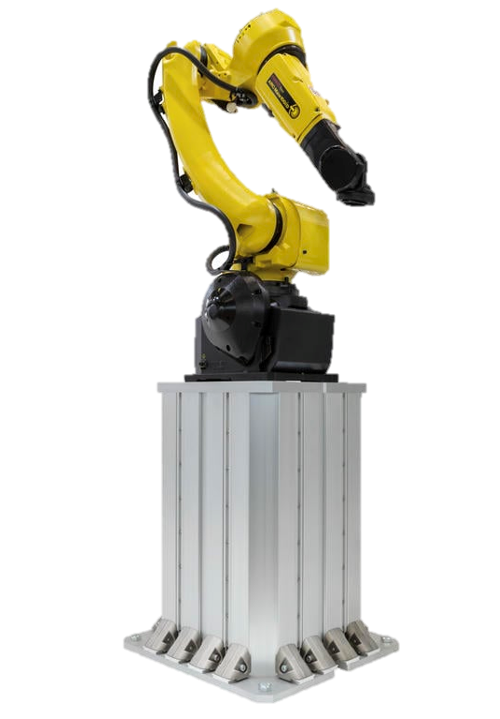

高剛性アルミ構造材ZFシリーズから、新たに「ZFロボスタンド」が登場しました。
11メーカー・200機種以上※のロボットに対応しています。

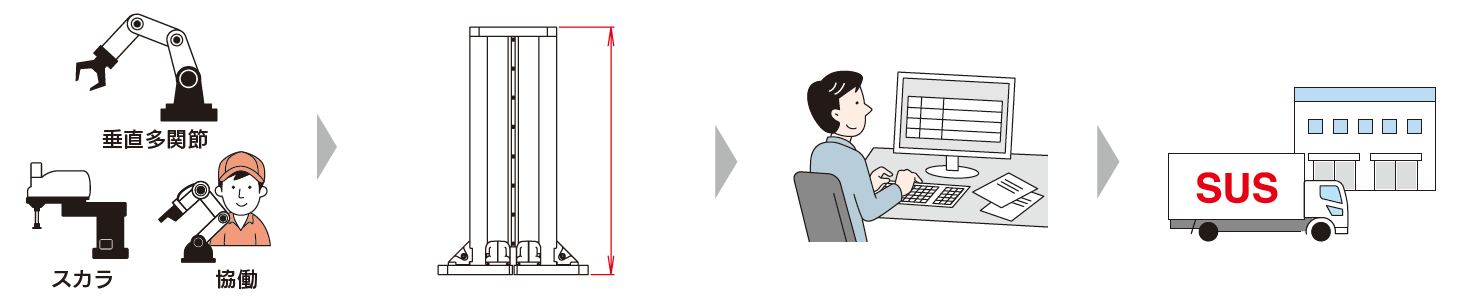

メーカー・機種を選択し、設置高さを決めたら、対応するアイテムNo.１つで手配
可能です。 ※発売開始時は5メーカー・111機種。

対応メーカー

2026年5月29日発売

2026年6月末発売予定

: 設計不要
実験と計算に基づいて、各メーカー・機種に最適なサイズを選定しており、ロボット別の専用取付プレートも標準装備しています。
組立済みのスタンドをお届けしますので、アンカー固定すれば、すぐにロボットを搭載・稼働できます。
: 1mm単位で、理想の高さに
精密な切断加工により、200～1,300mmまで、1mm単位での高さ指定が可能です。
ロボットの可動範囲を最大限に活用しつつ使用環境や周辺設備に合わせた設置を実現します。
※対応可能な最大高さはロボット機種により異なります。
: 安定品質＆最短10日目出荷
自社国内工場で生産される高精度なアルミ押出材を独自の篏合方式で組み立てることで、ロボット架台に求められる剛性と最短10日目出荷という短納期を両立させました。
: 錆に強く、美観を保つ
部材となるアルミ押出材の表面にはアルマイト処理を施し、高い耐食性を確保。塗装のようにはがれることがなく、アルミ独自の柔らかな光沢により高い美観性を発揮します。

・ロボットの機種ごとに必要な剛性を満たす3種類の最適な柱サイズを設定しており、お客さまによるサイズの検討は不要です。

※アンカーボルトは付属しておりません。

※ロボット取付用のボルトは付属しておりません。
　ロボット取付プレートの厚み(30mm)以下となるねじ込み長さのボルトを、お客さまにてご用意ください。

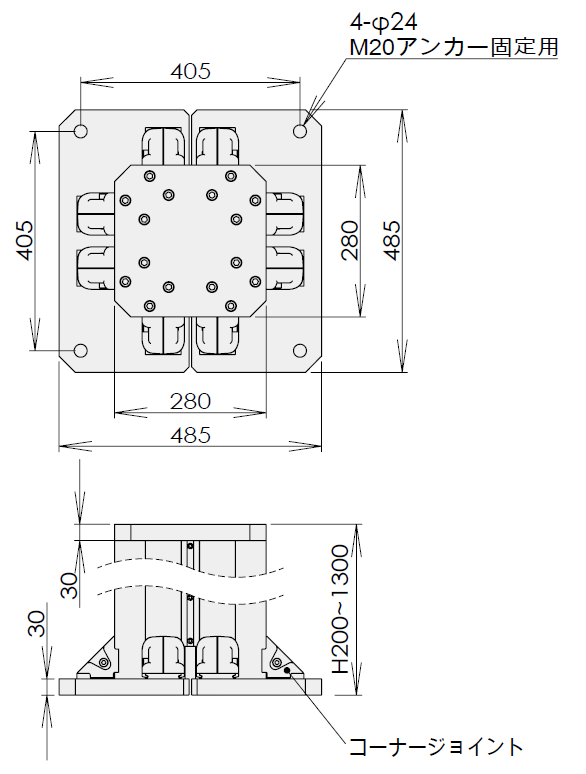

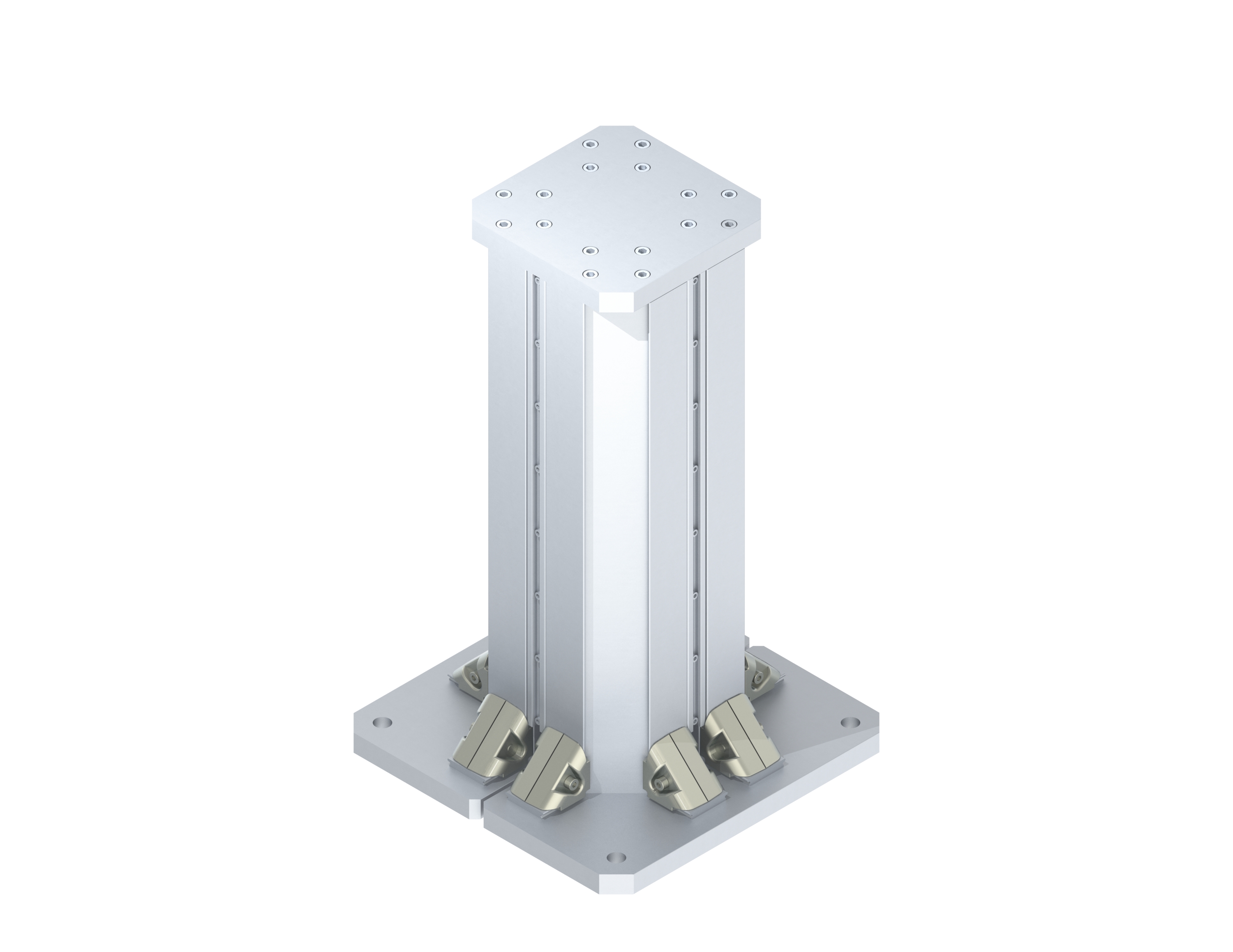

□280

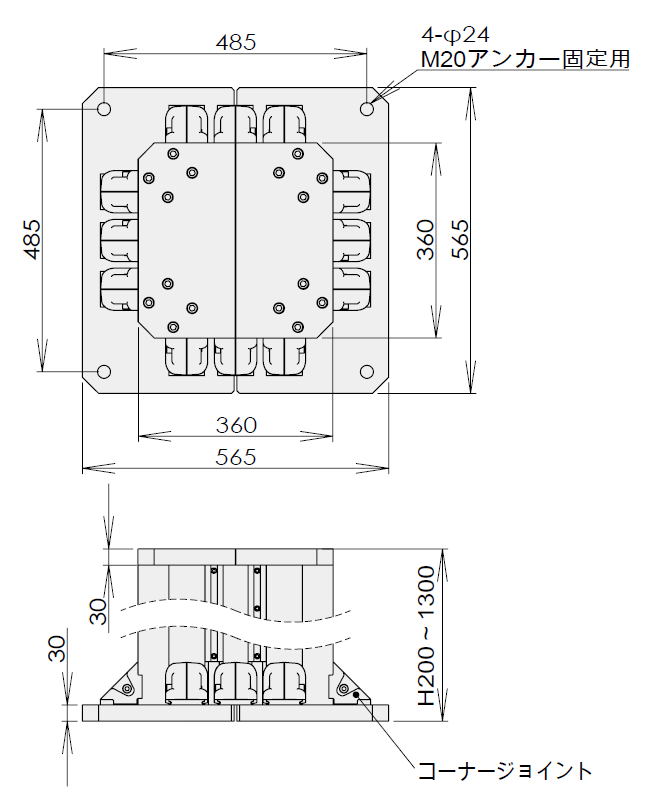

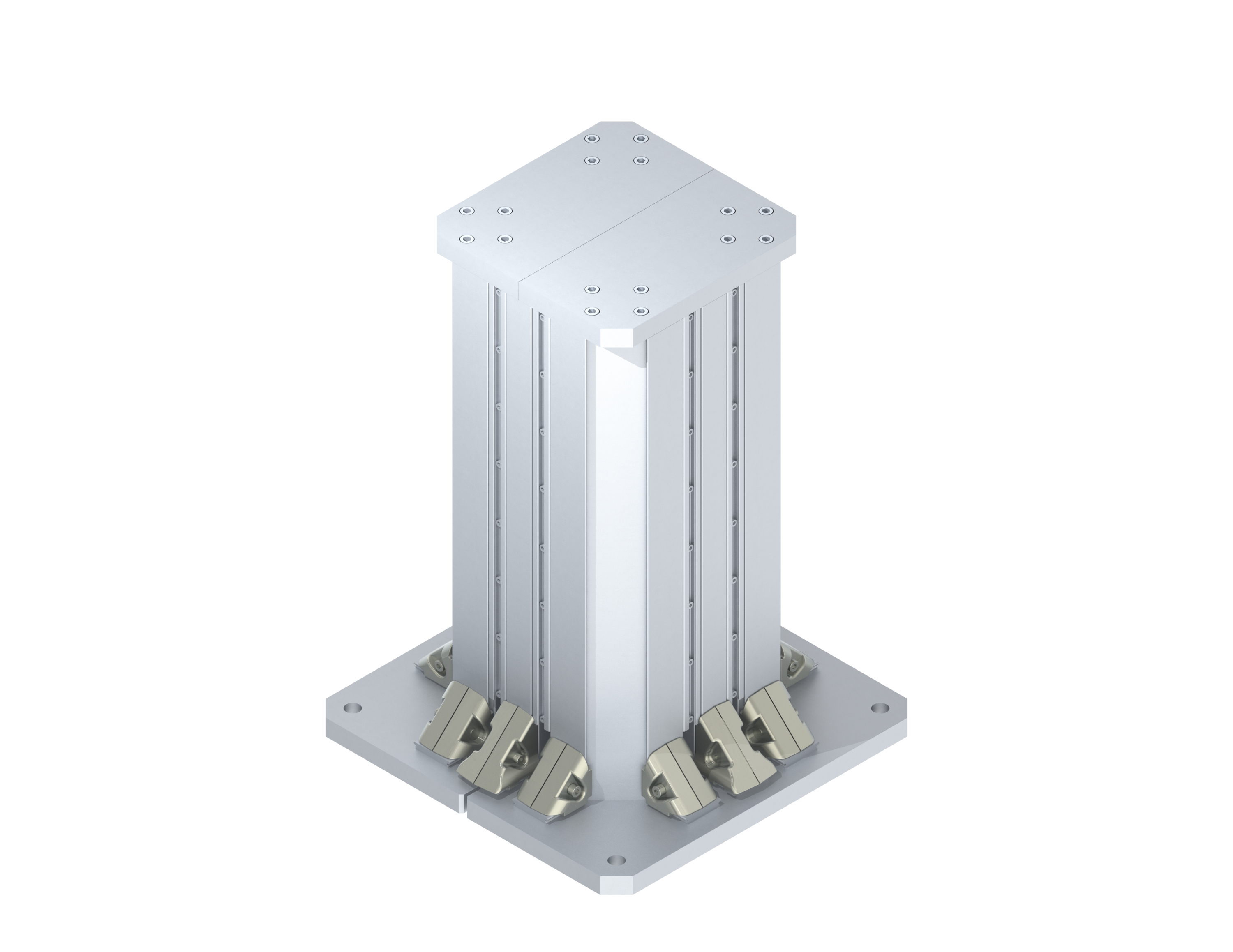

□360

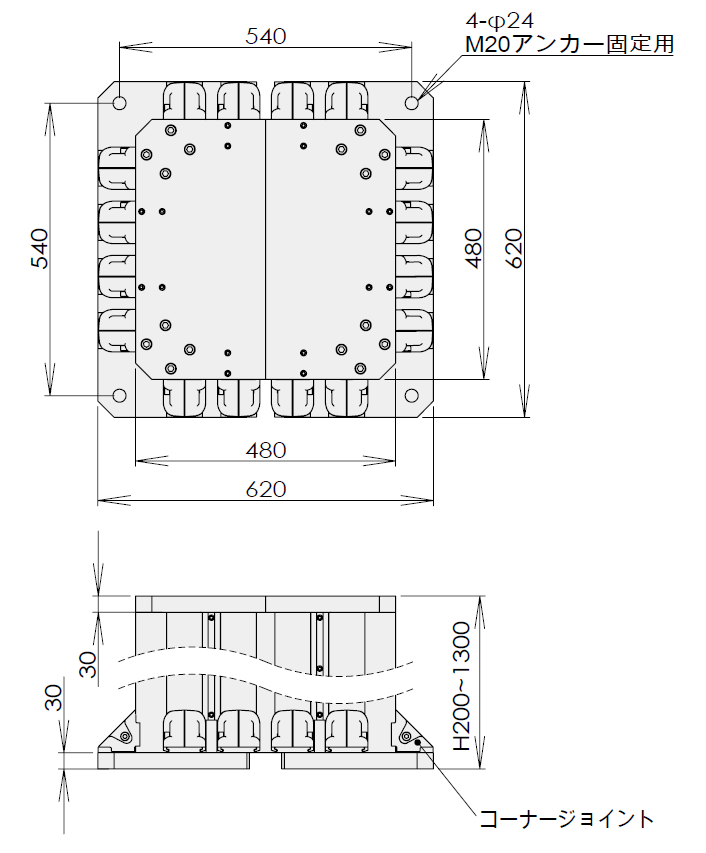

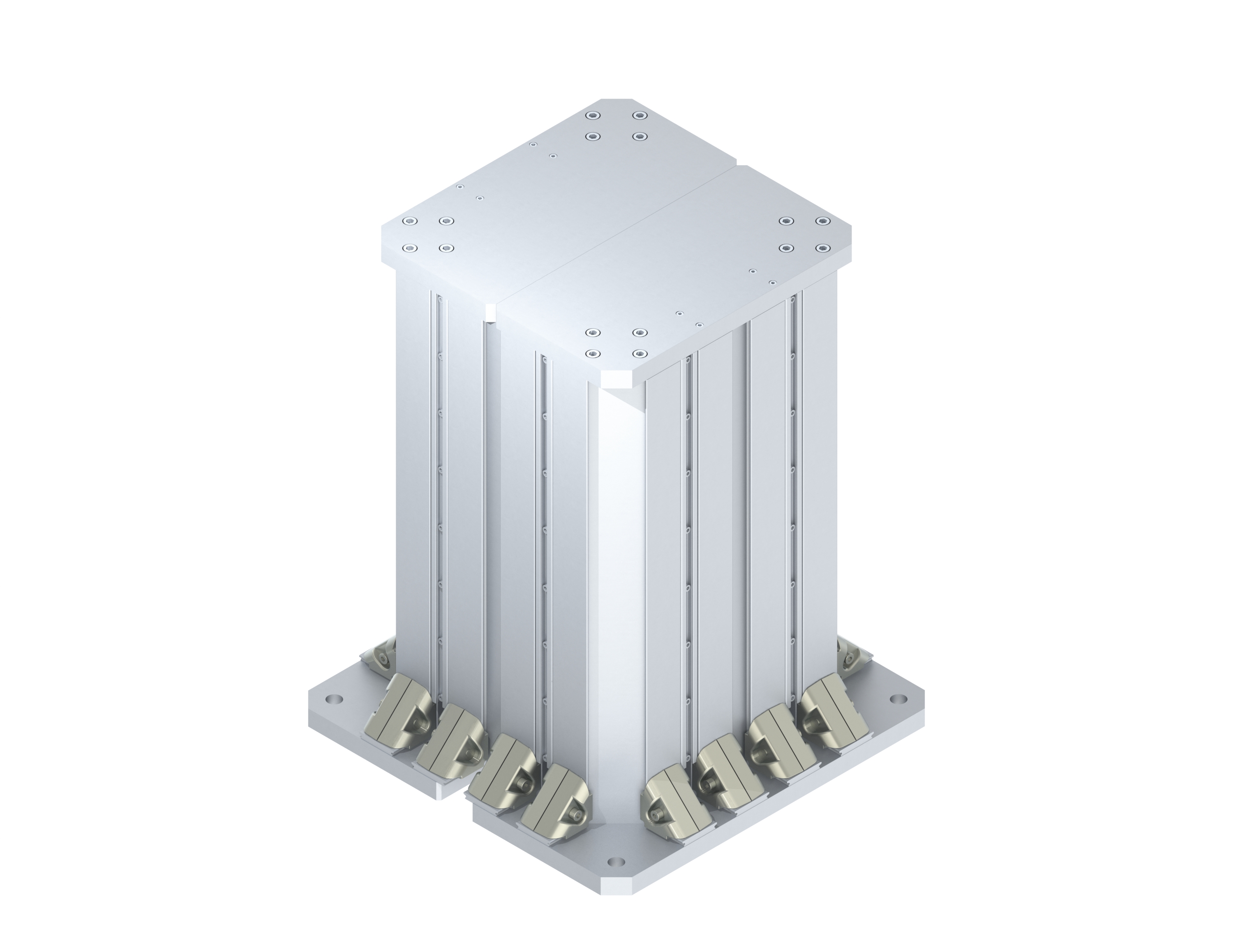

□480

・ロボットの位置決めは、機種ごとに外形基準方式または穴基準方式を採用し、位置決めピン用の穴加工を行っています。

※位置決めピンは本体には付属しておりません。お客さまにてエアベント付きノックピンをご用意ください。

※一部、位置決めピンの穴加工がない製品がございます。

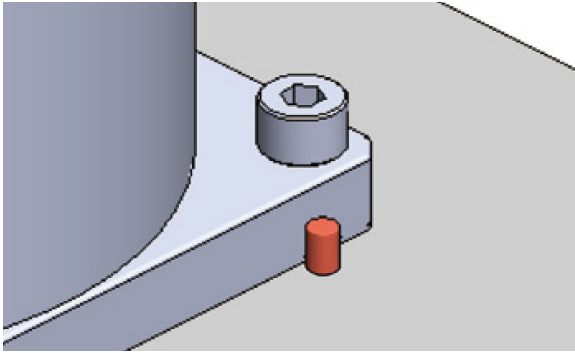

＜外形基準方式＞

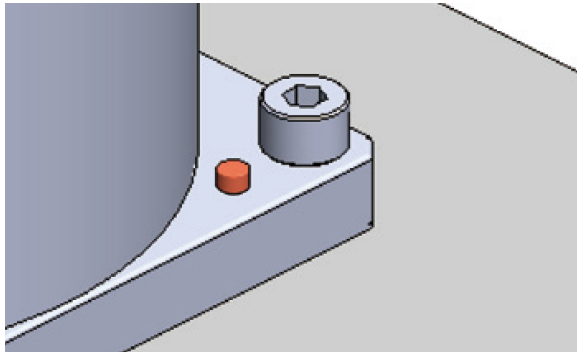

＜穴基準方式＞

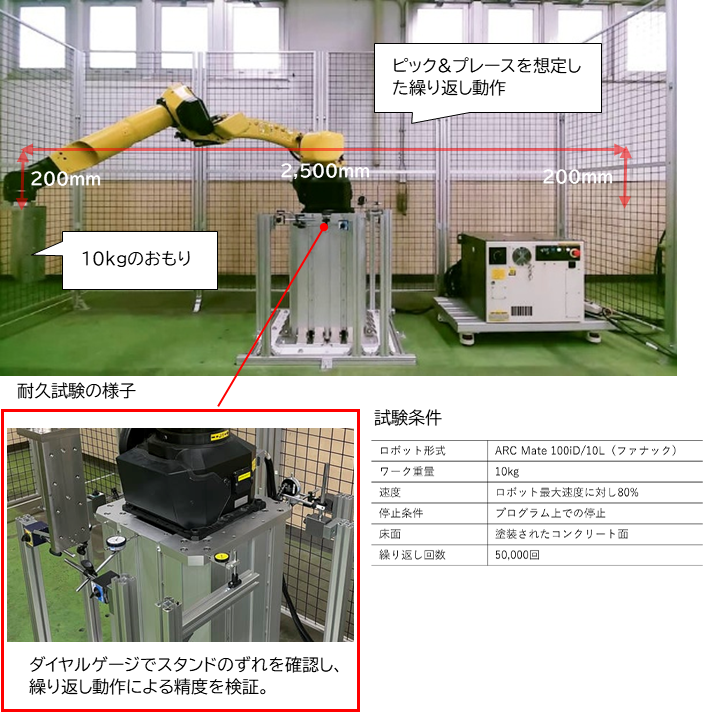

ZFロボスタンドの開発においては、実使用に近い条件での性能確認試験も実施し、安心して導入いただける信頼性を確保しています。

材質	アルミ押出材（本体・プレート）アルミダイカスト（コーナージョイント）ボルト：ステンレスヘリサート：ステンレス
環境	RoHS10 対応品
