新製品情報

2024年6月 発売 新電動パーツ共通コントローラ 各種電動パーツのコントローラを刷新し、使い易くなりました！

特長1

速度や加減速の設定がPCレス

速度や加減速の細かな設定をする場合に必要だったPCソフトが不要になりました。
特長2

動作モードや速度の変更も簡単に

旧コントローラでは、蓋を開ける必要がありましたが、正面の押しボタンで設定が可能になりました。
特長3

JOGモードでメカ調整が楽に

外部信号がなくてもJOGモードを使うことで、電動パーツの前進/後退を行うことができます。
特長4

エラー時のリセットが外部信号で可能

旧コントローラでは、エラーが発生した際に一旦電源をOFFする必要がありましたが、外部信号でリセットが可能になりました。
特長5

速度設定が99段階へ

旧コントローラでは、速度の設定が10％～100%の9段階でしたが、1～99までの99段階で速度の微調整が可能になりました。
新電動パーツ共通コントローラ
対象電動パーツ 新旧コントローラ 外観比較 新コントローラをSiOと接続する場合 旧コントローラオプションについて
動作モードの集約 新旧アイテムNo対応表 新コントローラ オプション品一覧

対象電動パーツ

このページの先頭へ▲

新旧コントローラ 外観比較

このページの先頭へ▲

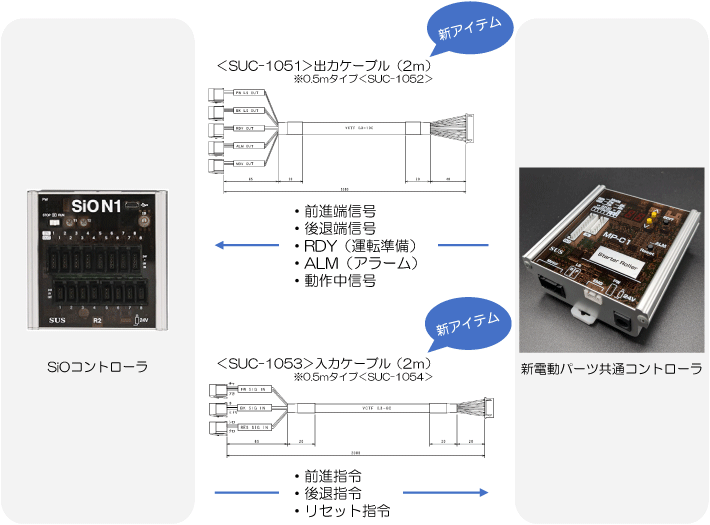

新コントローラをSiOと接続する場合

このページの先頭へ▲

旧コントローラオプションについて

No アイテムNo アイテム名 写真 新製品(MP-C1)への接続可否 備考 切替アイテム
1 XAR-P02 スイッチケーブル(3m) △ 「SUC-850 MP-C1入力変換ケーブル」で変換することで、新製品に接続することが可能。 SUC-846
※2m
2 XAK-S046 スイッチ(2ボタン) △ 「SUC-850 MP-C1入力変換ケーブル」で変換することで、新製品に接続することが可能。 -
3 XAR-P07 24V出力ケーブル(0.3m) × 使用できません。 -
4 XAR-P01 パワーユニット用延長モータケーブル(2m) 〇 そのまま使用できます。 -
5 IFP-A034 DCプラグ付ケーブル (0.5m) 〇 そのまま使用できます。 -
6 XAR-P04 パワーユニット用スイッチケーブル2(3m) △ 「SUC-850 MP-C1入力変換ケーブル」で変換する必要があります。 SUC-846
※2m
7 XAR-P06 出力ケーブル(0.3m) × 使用できません。 -
8 XAR-P08 タイマー無効入力ケーブル(0.3m) × 使用できません。 -
9 XAK-S047 フットスイッチ(1スイッチ) △ 「SUC-850 MP-C1入力変換ケーブル」で変換する必要があります。 -
10 SUC-191 パワーユニット／パワーユニット（B） △ 「SUC-850 MP-C1入力変換ケーブル」で変換する必要があります。 SUC-846
※2m
11 SUC-192 パワーユニット用入力ケーブル × 使用できません。 SUC-848
※2m

このページの先頭へ▲

動作モードの集約

例：パワーユニット

例：スタータローラ

※その他の電動パーツは各取扱説明書をご参照下さい。取扱説明書はこちら

このページの先頭へ▲

新旧アイテムNo対応表

旧アイテムNo アイテム名 新アイテムNo アイテム名
XEM-030 スターターローラ XME-001 スターターローラ（MP-C1）
XEM-031 スターターローラ W200R XME-002 スターターローラW200R(MP-C1)
XEM-032 スターターローラ W300R XME-003 スターターローラW300R(MP-C1)
XEM-041 スターターローラパワーU XME-004 スタータローラパワーU(MP-C1)
XEM-046 スターターローラパワーW200U XME-005 スタータローラパワーW200U(MP-C1)
XAK-P01 パワーユニット100st H キット XMK-001 パワーユニット100st Hキット(MP-C1)
XAK-P02 パワーユニット100st L キット XMK-002 パワーユニット100st Lキット(MP-C1)
XAK-P03 パワーユニット200st H キ ット XMK-003 パワーユニット200st Hキット(MP-C1)
XAK-P04 パワーユニット200st L キット XMK-004 パワーユニット200st Lキット(MP-C1)
XAK-P05 パワーユニット300st H キット XMK-005 パワーユニット300st Hキット(MP-C1)
XAK-P06 パワーユニット300st L キット XMK-006 パワーユニット300st Lキット(MP-C1)
XAK-P07 PU50L-380 XMK-007 PU50L-380キット(MP-C1)
XAK-P08 PU50L-480 XMK-008 PU50L-480キット(MP-C1)
XAK-P09 PU50L-580 XMK-009 PU50L-580キット(MP-C1)
XAK-P10 PU50L-380Bキット XMK-010 PU50L-380Bキット(MP-C1)
XAK-P11 PU50L-480Bキット XMK-011 PU50L-480Bキット(MP-C1)
XAK-P12 PU50L-580Bキット XMK-012 PU50L-580Bキット(MP-C1)
XAK-P45 PU42L-180キット XMK-045 PU42L-180キット(MP-C1)
XAK-P46 PU42L-280キット XMK-046 PU42L-280キット(MP-C1)
XAK-P47 PU42L-380キット XMK-047 PU42L-380キット(MP-C1)
XAK-S219 DW1000LⅡ XMK-054 DW1000LⅡ(MP-C1)
XAK-S221 DW1500L XMK-055 DW1500L(MP-C1)
XAK-S223 DW1000HⅡ XMK-056 DW1000HⅡ(MP-C1)
XEM-020 ウォーキングスライダー L1100 XME-006 ウォーキングスライダー L1100(MP-C1)
XEM-021 ウォーキングスライダー L800 XME-007 ウォーキングスライダー L800(MP-C1)
XEM-022 ウォーキングスライダー L600 XME-008 ウォーキングスライダー L600(MP-C1)
XEM-023 ウォーキングスライダー H1100 XME-009 ウォーキングスライダー H1100(MP-C1)
XEM-024 ウォーキングスライダー H800 XME-010 ウォーキングスライダー H800(MP-C1)
XEM-025 ウォーキングスライダー H600 XME-011 ウォーキングスライダー H600(MP-C1)
XAK-P48 パワーユニットベルトタイプ 1000 XMK-048 パワーユニットベルトタイプ 1000(MP-C1)
XAK-P49 パワーユニットベルトタイプ 1500 XMK-049 パワーユニットベルトタイプ 1500(MP-C1)
XAK-P50 パワーユニットベルトタイプ 2000 XMK-050 パワーユニットベルトタイプ 2000(MP-C1)
XAK-P51 パワーユニットベルトタイプ 2500 XMK-051 パワーユニットベルトタイプ 2500(MP-C1)
XAK-P52 パワーユニットベルトタイプ 3000 XMK-052 パワーユニットベルトタイプ 3000(MP-C1)
XAK-P53 パワーユニットベルトタイプ 3500 XMK-053 パワーユニットベルトタイプ 3500(MP-C1)

このページの先頭へ▲

新コントローラ オプション品一覧

No アイテムNo アイテム名 備考 図面PDF
1 SUC-846 MP-C1入力ケーブル2m e-CON付でSiOから前進/後退/リセット 信号を入力するためのケーブル。 ■
2 SUC-847 MP-C1入力ケーブル0.5m ■
3 SUC-848 MP-C1出力ケーブル2m e-CON付でSiOへLS/RDY/ALM/MOV 信号を出すことができます。 ■
4 SUC-849 MP-C1出力ケーブル0.5m ■
5 SUC-850 MP-C1入力変換ケーブル 旧アイテムの入力ケーブルを新製品に接続する際に使用します。 ■
6 SUC-851 MP-C1非常停止ケーブル 非常停止スイッチを接続する際に使用します。 ■
