接続対応機器

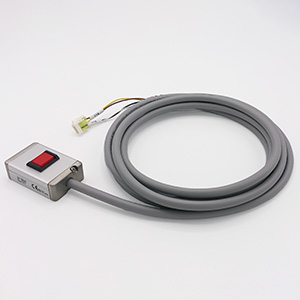

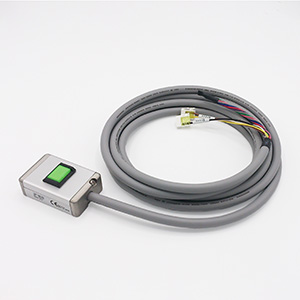

スイッチボックス(1点)

アイテムNo	SUC-203
単価(¥)	2,600

説明	1点押しボタンスイッチのボックスです。ケーブル長：1m

図面データ

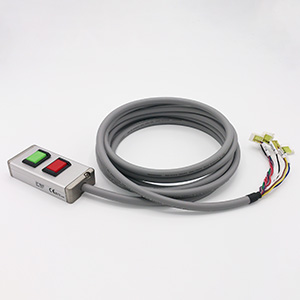

スイッチボックス(2点)

アイテムNo	SUC-344
単価(¥)	4,230

説明	2点押しボタンスイッチのボックスです。ケーブル長：1m

図面データ

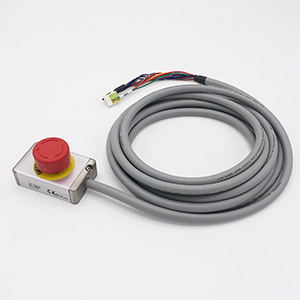

非常停止スイッチボックス

アイテムNo	SUC-220
単価(¥)	3,100

説明	非常停止スイッチのボックスです。B接点でスイッチを押すと入力がOFFになります。ケーブル長：1m

図面データ

ワイヤレススイッチ

アイテムNo	SUC-375
単価(¥)	22,500

説明	ワイヤレス・バッテリーレスのスイッチと受信機のセットです。見通しの良い場所ではおよそ100ｍまで電波が届きます。バッテリーレスの為、スイッチボックスの電池交換等は不要です。スイッチ＆受信機単体型式 XB5RFB01 （ｼｭﾅｲﾀﾞｰｴﾚｸﾄﾘｯｸ）

図面データ

中継アンテナ
【2019年4月10日発売】

アイテムNo	SUC-409
単価(¥)	19,800

説明	ワイヤレススイッチ使用時、障害物の迂回に使用します。電源：AC100V ケーブル長：2.8m 製品単体型式 ZBRA1(シュナイダーエレクトリック） ※本製品はSiOとの接続はありません

図面データ

光電センサ（透過型）

アイテムNo	SUC-196
単価(¥)	14,100

説明	対向する投光・受光器間の光軸を検出対象が遮ることで検出します。投光器と受光器を対角線上に設置する必要があります。【検出対象物】透明体以外のものケーブル長：2m 検出距離：0.6m メーカー：キーエンス

図面データ

光電センサ（透過型）
【2019年3月22日発売】

アイテムNo	SUC-393
単価(¥)	14,100

説明	対向する投光・受光器間の光軸を検出対象が遮ることで検出します。投光器と受光器を対角線上に設置する必要があります。【検出対象物】透明体以外のものケーブル長：2m 検出距離：0.5m メーカー：オムロン

図面データ

光電センサ（透過型）

アイテムNo	SUC-277
単価(¥)	14,100

説明	対向する投光・受光器間の光軸を検出対象が遮ることで検出します。投光器と受光器を対角線上に設置する必要があります。【検出対象物】透明体以外のものケーブル長：2m 検出距離：20m メーカー：キーエンス

図面データ

光電センサ（透過型）
【2019年3月22日発売】

アイテムNo	SUC-394
単価(¥)	14,100

説明	対向する投光・受光器間の光軸を検出対象が遮ることで検出します。投光器と受光器を対角線上に設置する必要があります。【検出対象物】透明体以外のものケーブル長：2m 検出距離：15m メーカー：オムロン

図面データ

光電センサ（反射型）

アイテムNo	SUC-195
単価(¥)	10,100

説明	検出対象に光が当たって反射することで検出を行うセンサ。金属に限らずほとんどの物体を検出できます。【検出対象物】対象物の色や形が一定のものケーブル長：2m 検出距離：0.1m メーカー：キーエンス

図面データ

光電センサ（反射型）
【2019年3月22日発売】

アイテムNo	SUC-392
単価(¥)	10,100

説明	検出対象に光が当たって反射することで検出を行うセンサ。金属に限らずほとんどの物体を検出できます。【検出対象物】対象物の色や形が一定のものケーブル長：2m 検出距離：0.2m メーカー：オムロン

図面データ

近接センサ

アイテムNo	SUC-194
単価(¥)	6,900

説明	検出対象が接近することで検出することができるセンサ。対象物の汚れや形状による影響を受けることなく検出できます。【検出対象物】金属・鉄・アルミなどケーブル長：2m 検出距離：5mm メーカー：キーエンス

図面データ

近接センサ
【2019年3月22日発売】

アイテムNo	SUC-391
単価(¥)	6,900

説明	検出対象が接近することで検出することができるセンサ。対象物の汚れや形状による影響を受けることなく検出できます。【検出対象物】金属・鉄・アルミなどケーブル長：2m 検出距離：5mm メーカー：オムロン

図面データ

オートスイッチ

アイテムNo	SUC-316
単価(¥)	2,280

説明	SMC製シリンダー用のオートスイッチにe-CONを圧着したものです。D-A93L(SMC)

図面データ

ながらスイッチ（カバー付）

アイテムNo	SUC-200
単価(¥)	11,350

説明	検出対象を機械式に検出するスイッチ（カバー付き）ケーブル長：2m

図面データ

ながらスイッチ

アイテムNo	SUC-201
単価(¥)	4,400

説明	検出対象を機械式に検出するスイッチケーブル長：2m

図面データ

リミットスイッチ

アイテムNo	SUC-193
単価(¥)	2,050

説明	検出対象を機械式に検出するスイッチケーブル長：2m

図面データ

リミットスイッチ(ローラ無し)

アイテムNo	SUC-341
単価(¥)	2,000

説明	検出対象を機械式に検出するスイッチケーブル長：2m

図面データ

パワーユニット用入力ケーブル

アイテムNo	SUC-192
単価(¥)	1,170

説明	前進端および後退端を検出します。ケーブル長：2m

接続イメージ図面データ

パワーユニット（Ｂ）付
電動ストッパ
電動ウインチ用入力ケーブル

アイテムNo	SUC-198
単価(¥)	1,150

説明	前進端および後退端を検出します。ケーブル長：2m

接続イメージ図面データ

トータルカウンタ
【2019年2月21日発売】

アイテムNo	SUC-378
単価(¥)	8,900

説明	SiOからの信号を積算表示します。 H7EC-N(オムロン）

図面データ

ボイスプレイヤー

アイテムNo	SUC-280
単価(¥)	19,800

説明	4パターンの音声データ（MP3）を再生する事ができます。 BSV-24N-D(パトライト）

図面データ

リレー1C

アイテムNo	SUC-315
単価(¥)	2,450

説明	1c接点のリレーです。 G2R-1-SND(オムロン） 10A 250V AC 10A 30V DC

図面データ

リレー1a×4

アイテムNo	SUC-339
単価(¥)	4,380

説明	1a接点のリレーが4個内蔵されています。PCRY-4M1N(東洋技研)5A 250VAC / 5A 30VDC

図面データ

ランプ３色（赤・黄・緑）ブザー付
【2019年4月25日発売】

アイテムNo	SUC-425
単価(¥)	17,200

説明	φ40のランプ3色・ブザー付きケーブル長：1m ※色配列はお客様で組替えることができます。

図面データ

ランプ3色（赤・黄・緑）

アイテムNo	SUC-317
単価(¥)	11,800

説明	φ40のランプ3色ケーブル長：１m ※色配列はお客様で組替することができます。

図面データ

ランプ(青)

アイテムNo	SUC-288
単価(¥)	6,490

説明	φ40のランプ青ケーブル長：1m

図面データ

ランプ(黄)

アイテムNo	SUC-289
単価(¥)	6,490

説明	φ40のランプ黄ケーブル長：1m

図面データ

ランプ(緑)

アイテムNo	SUC-290
単価(¥)	6,490

説明	φ40のランプ緑ケーブル長：1m

図面データ

ランプ(赤)

アイテムNo	SUC-199
単価(¥)	6,490

説明	φ40のランプ赤ケーブル長：1m

図面データ

ランプ3色（赤・黄・緑）25φ New
【2019年5月24日発売】

アイテムNo	SUC-437
単価(¥)	13,800

説明	φ25のランプ3色ケーブル長：0.4m 単体型式：MES-302A-RYG（パトライト) ※色配列はお客様で組替することができます。

図面データ

ランプ（青）25φ New
【2019年5月24日発売】

アイテムNo	SUC-436
単価(¥)	8,490

説明	φ25のランプ（青）ケーブル長：0.4m 単体型式：MES-102A-B（パトライト）

図面データ

ランプ（黄）25φ New
【2019年5月24日発売】

アイテムNo	SUC-435
単価(¥)	8,490

説明	φ25のランプ（黄）ケーブル長：0.4m 単体型式：MES-102A-Y （パトライト）

図面データ

ランプ（緑）25φ New
【2019年5月24日発売】

アイテムNo	SUC-433
単価(¥)	8,490

説明	φ25のランプ（緑）ケーブル長：0.4m 単体型式：MES-102A-G(パトライト)

図面データ

ランプ（赤）25φ New
【2019年5月24日発売】

アイテムNo	SUC-434
単価(¥)	8,490

説明	φ25のランプ（赤）ケーブル長：0.4m 単体型式：MES-102A-R(パトライト)

図面データ

回転灯(赤)
【2019年4月10日発売】

アイテムNo	SUC-403
単価(¥)	14,800

説明	φ100の回転灯（赤）ケーブル長：5m 製品単体型式 RHE24-R(パトライト）

図面データ

ブザー

アイテムNo	SUC-206
単価(¥)	3,930

説明	ブザー音を発生させることができます。ケーブル長：1m

図面データ

SMC用電磁弁ケーブル

アイテムNo	SUC-202
単価(¥)	490

説明	SMC SYシリーズの電磁弁制御用ケーブル ※電磁弁は付属しておりません。

図面データ

パワーユニット
パワーユニット（Ｂ）付
電動ウインチ
ＧＦコンベヤ用出力ケーブル

アイテムNo	SUC-191
単価(¥)	1,080

説明	前進指令、後退指令を制御することができます。ケーブル長：2m

接続イメージ図面データ

電動ストッパ用出力ケーブル

アイテムNo	SUC-197
単価(¥)	1,400

説明	前進指令、後退指令を制御することができます。ケーブル長：2m

接続イメージ図面データ

入力用延長ケーブル(4ピン)

アイテムNo	SUC-210
単価(¥)	510

説明	入力用のケーブルの延長で使用します。ケーブル長：2m

図面データ

出力延長ケーブル(3ピン)

アイテムNo	SUC-209
単価(¥)	500

説明	出力用のケーブルの延長で使用します。ケーブル長：2m

図面データ

耐屈曲入力延長ケーブル(4ピン)

アイテムNo	SUC-356
単価(¥)	1,350

説明	入力用のケーブルの延長で使用します。可動部への配線にご使用下さい。ケーブル長：2m ｹｰﾌﾞﾙ単体型式 ORP-SL AWG23×3C(沖電線)

図面データ

耐屈曲出力延長ケーブル(3ピン)

アイテムNo	SUC-355
単価(¥)	1,350

説明	出力用のケーブルの延長で使用します。可動部への配線にご使用下さい。ケーブル長：2m ｹｰﾌﾞﾙ単体型式 ORP-SL AWG23×3C(沖電線)

図面データ

入力集約ケーブル

アイテムNo	SUC-208
単価(¥)	590

説明	2～3の入力機器の信号を1つにまとめる時に使用します。ケーブル長：0.1m

図面データ

出力分岐ケーブル

アイテムNo	SUC-230
単価(¥)	580

説明	出力機器への信号を分岐する時に使用します。ケーブル長：0.1m

図面データ

入出力接続ケーブル (0.3m)

アイテムNo	SUC-342
単価(¥)	800

説明	SiO間で信号の受渡しを行う場合に使用します。ケーブル長：0.3m

図面データ

入出力接続ケーブル (2m)

アイテムNo	SUC-343
単価(¥)	850

説明	SiO間で信号の受渡しを行う場合に使用します。ケーブル長：2m

図面データ

入力用コネクタ(4ピン)

アイテムNo	SUC-212
単価(¥)	1,590

説明	入力機器の配線を圧着することで、SiOで使用することができます。 10個入り太線用 (37104-2206-000FL) : 7個細線用 (37104-4080-G00FL) : 3個 ※e-CON結線作業についてはこちらからご確認ください。

図面データ

出力用コネクタ(3ピン)

アイテムNo	SUC-211
単価(¥)	1,480

説明	出力機器の配線を圧着することで、SiOで使用することができます。 10個入り太線用 (37103-2206-000FL) : 7個細線用 (37103-4080-G00FL) : 3個 ※e-CON結線作業についてはこちらからご確認ください。

図面データ

e-CON圧着工具

アイテムNo	SUC-285
単価(¥)	14,800

説明	e-CON専用の圧着工具です。 e-CONはプライヤー等でも圧着可能ですが、この専用工具は押さえ部分が平行に動作するため、より簡単確実に圧着することができます。

入力用コネクタ(4ピン)

アイテムNo	SUC-319～327
単価(¥)	980～1,200

説明	入力機器の配線を圧着することで、SiOで使用することができます。 5個入り詳細は下記【図面データ】ボタンを押して下さい。 ※e-CON結線作業についてはこちらからご確認ください。

図面データ

出力用コネクタ(3ピン)

アイテムNo	SUC-328～336
単価(¥)	980～1,200

説明	出力機器の配線を圧着することで、SiOで使用することができます。 5個入り詳細は下記【図面データ】ボタンを押して下さい。 ※e-CON結線作業についてはこちらからご確認ください。

図面データ

ダストカバーセット

アイテムNo	SUC-309
単価(¥)	380

説明	使用しないe-CON端子に異物が入らないように保護をするカバーです。 10個入り入力（４ピン）用（37804-1000-00） : 5個出力（３ピン）用（37803-1000-00） : 5個

入力用ケーブル付コネクタ
(4ピン)

アイテムNo	SUC-286
単価(¥)	960

説明

あらかじめケーブルを圧着済みのe-CONコネクタです。

4個入り

ﾋﾟﾝNo	色	信号名
1	茶	24V出力
2	-	-
3	青	0V
4	黒	入力信号

出力用ケーブル付コネクタ
(3ピン)

アイテムNo	SUC-287
単価(¥)	920

説明

あらかじめケーブルを圧着済みのe-CONコネクタです。

4個入り

ﾋﾟﾝNo	色	信号名
1	茶	24V出力
2	青	0V
3	黒	出力信号

I/Oケーブル(片側コネクタ2m)

アイテムNo	P47-115
単価(¥)	700
説明	SiOと入出力機器を配線するケーブルです。

I/Oケーブル(両側コネクタ)

アイテムNo	SUC-118	SUC-117
単価(¥)	1,350	940
説明	SiOとコネクタ端子台を接続するケーブル。

e-CONコネクタ端子台

アイテムNo	SUC-162
単価(¥)	3,980
説明	SiO専用のe-CON端子台で、省スペース設計DINレール取付

図面データ

コネクタ端子台(バネ式)

アイテムNo	SUC-147
単価(¥)	3,980
説明	SiO専用のバネ式端子台で、省スペース設計DINレール取付 (外寸:W43xD78.8xH46)

図面データ

コネクタ端子台(ネジ式)

アイテムNo	SUC-119
単価(¥)	3,300
説明	ネジ式コネクタ端子台DINレール取付

図面データ

ACアダプタ

アイテムNo	SUC-261
単価(¥)	1,700
説明	SiOへDC24Vを供給するためのACアダプタ

24V分岐ケーブル

アイテムNo	SUC-120
単価(¥)	980
説明	センサー等の電源(DC24V)をACアダプタから供給するためのケーブル

図面データ

e-CON24V分岐ケーブル

アイテムNo	SUC-207
単価(¥)	1,000
説明	SiO-Cからe-CON端子台（SiO-Te1）への電源供給で使用します。

図面データ

24Ｖ電源入/切スイッチ New
【2019年5月24日発売】

アイテムNo	SUC-445
単価(¥)	1,350
説明	SiOコントローラの電源の入／切を手元で操作する事ができます。ケーブル長：1m

USBケーブル

アイテムNo	SUC-121
単価(¥)	1,480
説明	SiOとパソコンを接続するケーブルでソフトウェアでプログラムを登録する際に必要

DCプラグ付ケーブル

アイテムNo	IFP-A034
単価(¥)	600
説明	DC24Vの外部電源からSiOへ電力を供給するためのケーブル

収納ボックス大

アイテムNo	SUC-145
単価(¥)	6,080
説明	SiOを収納するボックスでDINレール付き (内寸: W232xD132xH101)

図面データ

収納ボックス小

アイテムNo	SUC-144
単価(¥)	3,980
説明	SiOを収納するボックスでDINレール付き (内寸 :W126xD126xH101)

図面データ

SiO2カバー New
【2019年6月28日発売】

アイテムNo

SUC-459

単価(¥)

2,000

説明

SiOに被せるだけの簡単設置で、コネクタ接続部を保護する簡易カバーです。

材質：アルミ+樹脂
重量：55ｇ

※コントローラは含みません。

SiO3カバー New
【2019年6月28日発売】

アイテムNo

SUC-460

単価(¥)

2,400

説明

SiOに被せるだけの簡単設置で、コネクタ接続部を保護する簡易カバーです。

材質：アルミ+樹脂
重量：75ｇ

※コントローラは含みません。

SiO-N1カバー New
【2019年6月28日発売】

アイテムNo

SUC-461

単価(¥)

2,200

説明

SiOに被せるだけの簡単設置で、コネクタ接続部を保護する簡易カバーです。

材質：アルミ+樹脂
重量：59ｇ

※コントローラは含みません。

SiO3.2_ミニ DINアタッチメント New
【2019年4月25日発売】

アイテムNo	SUC-444
単価(¥)	800
説明	SiO3.2コントローラをDINレールに取り付ける為の部品です。

SiO3.2_ミニネジ取付板 New
【2019年4月25日発売】

アイテムNo	SUC-443
単価(¥)	250
説明	M3ネジを使用し、SiO3.2コントローラを固定する部品です。

SiO3.2_ミニ GFアタッチメントＳ New

アイテムNo

SUC-452

単価(¥)

850

説明

SiO3.2コントローラの背面にGF-Sコネクタを取り付ける為の部品です。

※コントローラは含みません。
