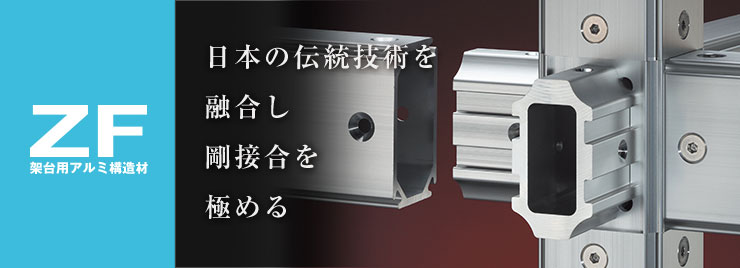

架台用アルミ構造材 ZF

剛接合

日本古来の木造建築技術と鉄の焼きばめ技術を融合する新境地で、
鉄の溶接に匹敵する剛接合を実現

日本古来の木造建設技術と鉄の焼きばめ技術を融合
温度差260°で締め合う剛性ジョイント、挿入方式でフレーム同士をがっちり締結
ZFと鉄溶接との比較

モーメント荷重を加えた試験結果
(傾きが大きいほど剛性が高くなります)

モーメント荷重を加えた試験結果

短納期

部材は翌日発送。到着したらフレームをジョイントに差込みボルトで固定するだけ。
熟練の技が必要な溶接構造と違い、誰でも簡単に、短納期で完成します。

溶接が不要でボルトを締めるだけ
ジョイント

低価格

溶接架台と比較し、ひずみ取り熱処理、さび防止塗装などの工数が不要になり、低価格を実現します。
さらにTナット挿入と羅書きが不要なので、従来のアルミフレームと比べても飛躍的に組立コストを削減できます。

定形ユニットの参考価格 価格は鉄製架台より安く

ユニット構成

No 部品 数量
ZF ピラー 4
ZF ビーム 8
ZF 2方ジョイント U 4
ZF 2方ジョイント L 4
ZF アジャスタキャスタキット 4

価格・重量

サイズ 質量(kg) 価格 アイテムNo.
40シリーズ 20.3 ¥67,317 ZFM-4A00
60シリーズ 32.9 ¥80,249 ZFM-6A00
80シリーズ 53.1 ¥101,227 ZFM-8A00
100シリーズ 94.2 ¥155,756 ZFM-1A00

※組立費を含みます

ZFバリエーション

1m以下の小型装置から3mを超える大型装置まで対応できる4サイズを用意

ZF40

ZF60

ZF80

ZF100

柱断面サイズ単位:mm

サイズ A B C
40シリーズ 40 40 3.6
60シリーズ 60 60 3.6
80シリーズ 80 80 4.9
100シリーズ 100 100 8.1

梁断面サイズ単位:mm

サイズ A B C D
40シリーズ 30 55 3.6 3.6
60シリーズ 45 80 3.6 3.6
80シリーズ 60 100 4.9 4.9
100シリーズ 80 120 8.1 8.1

ZF用パーツ例

追加パーツにより自由な設計を可能にします。

ZFコーナージョイントV

ZFコーナージョイントV

ZFスロットサイド

ZFスロットサイド

ZFスロットSS W

ZFスロットサイド SS W

ZFナットM5

ZFナットM5

ZF-SFアダプタピラー

ZF-SFアダプタピラー

ZFパネル

ZFパネル

構造解析のご提案

導入に際しましては、構造解析を交えた図面でのご提案を致します。

お客様にてポンチ絵等で寸法指示

弊社にて3D図面と部品表、解析書を作成し御見積書提案。

詳しくはお近くの弊社 iDshop・営業所もしくはhttp://www.sus.co.jpまで。
