新製品情報

2023年12月19日 押ボタン(赤)追加 薄型スイッチボックス GF取付コネクタ付 今までにない薄さとメンテナンスのし易さにこだわったスイッチボックスです。

特長1

SBOXシリーズ最薄スイッチボックス

幅40mm 高20mmの超薄型スイッチボックスは省スペース、手持ちにもぴったりです。NKKスイッチズ製の
スイッチ付、組立、配線済みのオールインワンだから
すぐに使えます。
特長2

ネジ1本でメンテナンスも簡単

スイッチボックスの蓋はネジ１本で開閉できるのでメンテナンスも素早く簡単に行うことができます。
非常停止シートの向きは、スイッチを緩めれば回転させることができます。
特長3

GFやSFへの取り付けも可能

GF取付コネクタ付のオールインワンが新登場！
別パーツを手配して取り付ける手間がなくなりました。
SFには蓋をあけてネジで取り付けできます。
特長4

CEマーキング対応

SBOXシリーズにCEマーキング対応※1スイッチボックスが誕生しました。
ケーブルはUL規格 UL 758（難燃性）対応です。
※1 RoHS 2011/65/EU
EN IEC 63000:2018
main_start

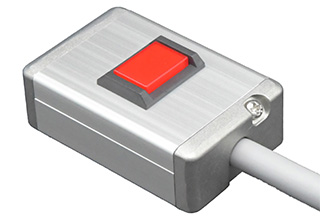

薄型スイッチボックス GF取付コネクタ付2
  • main1
  • main2
  • main3
  • main4
  • main5

RoHS10対応 翌日出荷 CEマーク 製品ラインアップ

GF取付コネクタ付

スイッチ1点付き
アイテムNo. NXC-101G NVC-102G NVC-103G
税抜単価(¥) 4,900 4,100 4,100
質量(g) 171 157 157
スイッチ
（SUSアイテムNo.）		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)
ケーブル長 1m
図面PDF ■ ■ ■
※ DC24V仕様にてご使用ください。
スイッチ2点付き
アイテムNo. NXC-201G NVC-202G
税抜単価(¥) 6,700 5,900
質量(g) 196 182
スイッチ
（SUSアイテムNo.）		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)
照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)
ケーブル長 1m
図面PDF ■ ■
※ DC24V仕様にてご使用ください。
スイッチ3点付き
アイテムNo. NXC-301G NXC-401G NXC-501G
税抜単価(¥) 8,500 10,300 12,000
質量(g) 222 249 276
スイッチ
（SUSアイテムNo.）		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)
照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)		 照光式長角形押釦1c(黄)
UB-15H1NBKG4Y-HNS
(C1S-402Y)		 照光式長角形押釦1c(黄)
UB-15H1NBKG4Y-HNS
(C1S-402Y)
照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)
照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)
ケーブル長 1m
図面PDF ■ ■ ■
※ DC24V仕様にてご使用ください。
  • S-BOX 40x20(E)の取扱説明書はこちら
  • 押ボタンスイッチに彫刻または印刷が可能です。
    表示サービスをご希望の方はNKKスイッチズ株式会社販売部門(TEL:044-813-8001)までお問い合わせください。

GF取付コネクタなし

スイッチ1点付き
アイテムNo. NXC-101 NVC-102 NVC-103
税抜単価(¥) 4,300 3,500 3,500
質量(g) 171 157 157
スイッチ
（SUSアイテムNo.）		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)
ケーブル長 1m
図面PDF ■ ■ ■
※ DC24V仕様にてご使用ください。
スイッチ2点付き
アイテムNo. NXC-201 NVC-202
税抜単価(¥) 5,900 5,100
質量(g) 196 182
スイッチ
（SUSアイテムNo.）		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)
照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)
ケーブル長 1m
図面PDF ■ ■
※ DC24V仕様にてご使用ください。
スイッチ3点～5点付き
アイテムNo. NXC-301 NXC-401 NXC-501
税抜単価(¥) 7,500 9,100 10,750
質量(g) 222 249 276
スイッチ
（SUSアイテムNo.）		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)		 非常停止　2b φ30
FF01-26BBRAYG3
(C1S-401R)
照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)		 照光式長角形押釦1c(黄)
UB-15H1NBKG4Y-HNS
(C1S-402Y)		 照光式長角形押釦1c(黄)
UB-15H1NBKG4Y-HNS
(C1S-402Y)
照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)		 照光式長角形押釦1c(赤)
UB-15H1NBKG4R-GNS
(C1S-402R)
照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)		 照光式長角形押釦1c(緑)
UB-15H1NBKG4M-FNS
(C1S-402G)
ケーブル長 1m
図面PDF ■ ■ ■
※ DC24V仕様にてご使用ください。

ボックスの開け方

ボックスの開け方
  1. ケーブル出口側のネジを外す。
  2. エンドキャップを矢印の方へスライドする。
  3. 上蓋を矢印の方へ少しスライドしてから
    上へ持ち上げる。
  • S-BOX 40x20(E)の取扱説明書はこちら
  • 押ボタンスイッチに彫刻または印刷が可能です。
    表示サービスをご希望の方はNKKスイッチズ株式会社販売部門(TEL:044-813-8001)までお問い合わせください。

オプション

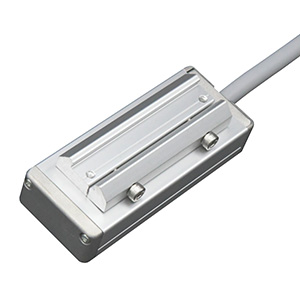

GF取付用コネクタ（2個セット）

アイテムNo. N4R-001P
税抜単価(¥) 1,200
質量(g/個) 13
  • S-BOX 40x20(E)取付の場合の推奨使用ボルト：SFB-54CS
  • ボックス１個につき2個以上のコネクタをご使用ください。

固定方法

下図の要領でボックスの上蓋を取り外して、ボックス本体をGF/SF/他に固定してください。
  1. ケーブル出口側のネジを外す。
  2. エンドキャップを矢印の方へスライドする。
  3. 上蓋を矢印の方へ少しスライドしてから
    上へ持ち上げる。
  4. ボックス本体内側の取付穴にネジ固定する。
    （トラスネジM4推奨）
  5. 1～3を逆の手順でボックスを組み立てる。
GFに取り付ける場合は、オプション品のN4R-001Pを
2個以上使用して取り付けてください。
（推奨使用ボルト: SFB-54CS）

■ 取り付けピッチS-BOX 40x20(E)

Item No. 取付ピッチL
NVC-102 / NVC-103 30mm
NVC-202 55mm
NXC-101 30mm
NXC-201 65mm
NXC-301 93mm
NXC-401 121mm
NXC-501 149mm
